Обычно при питании электродвигателей в качестве фазосдвигающих или пусковых используют бумажные конденсаторы. На сегодняшний день они достаточно дефицитны. Во всяком случае исходя из практики можно с уверенностью сказать, что электролитические высоковольтные конденсаторы найти проще. Но как их включить в цепь переменного тока? Один – никак, но два – запросто.

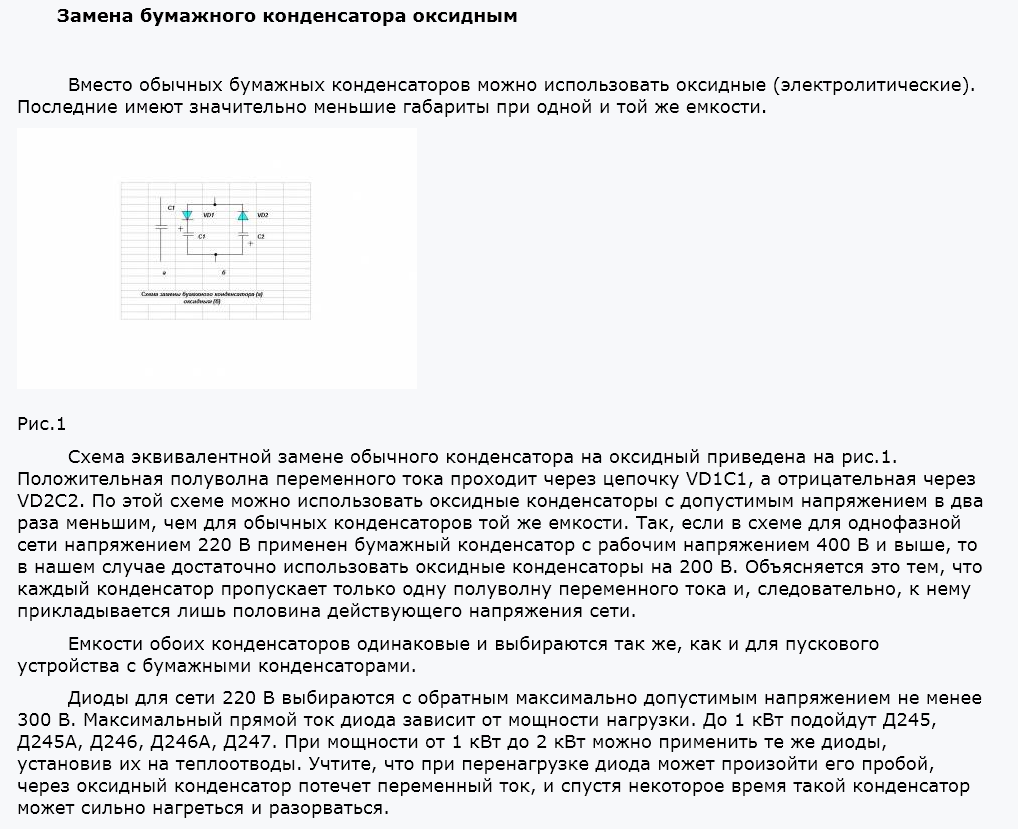

Электролитический конденсатор вместо бумажного

Такая конструкция будет вполне работоспособна, причем займет меньше места, поскольку конденсаторы можно использовать на напряжение вдвое меньшее. К примеру, чтобы заменить бумажный конденсатор на рабочее напряжение 400 В, достаточно использовать два «электролита» на напряжение по 200 В каждый. Расчет емкости конденсаторов С1 и С2 (они должны быть одинаковыми) не отличается от расчетов емкости бумажных конденсаторов.
