Радио, 1973, №08

Микрорентгенометр обеспечивает измерение мощности дозы гамма-излучения на открытой местности, в производственных помещениях, рентгеновских кабинетах и лабораториях величиной до 500 мкР/с.

Принципиальная схема прибора представлена на рис.1. При воздействии гамма-излучения в ионизационной камере ИК воздух ионизируется и приложенное к её электродам напряжение вызывает упорядоченное движение ионов, в результате чего через камеру возникает ток величиной порядки 10-12...10-9 А. Этот ток проходит через резистор R1 и создаёт на нём падение напряжения пропорциональное мощности излучения. Напряжение это приложено к сетке электрометрического триода Л1, работающего в катодном повторителе. Нагрузкой последнего является делитель напряжения R3-R6.
Схема измерителя мощности гамма-излучения

измеритель мощности гамма-излучения схема

В зависимости oт ожидаемой мощности дозы переключателем В1 устанавливают предел измерения 5, 50 или 500 мкР/с.

На транзисторах Т1 и Т2 собран вольтметр постоянного тока по балансной схеме с микроамперметром ИП1 на ток полного отклонения 50 мкА. Резистор R11 служит для калибровки шкалы прибора.

Преобразователь напряжения на транзисторе Т3 даёт анодное напряжение 6-20 В по электрометрический триод и напряженно 140-150 В на ионизационную камеру. Последнее стабилизируется газонаполненным стабилитроном Л2, анодное напряжение лампы Л1 кремниевыми стабилитронами Д3 и Д4. Необходимую величину этого напряжения устанавливают с помощью потенциометра R16. Режим работы блокинг-генератора преобразователя напряжения устанавливают переменным резистором R20.

Накал триода Л1 питается от элемента 373 или одного элемента из батареи карманного фонаря 3336Л. Напряжение накала этой лампы устанавливают в пределах 0,5-0,7 В с помощью переменного проволочного резистора R2. Преобразователь напряжения и транзисторный вольтметр питаются от батареи Б2 (3336Л). Установку измерителя вольтметра на нуль осуществляют регулировкой переменного резистора R10, при этом кнопкой Кн1 замыкают резистор R1.

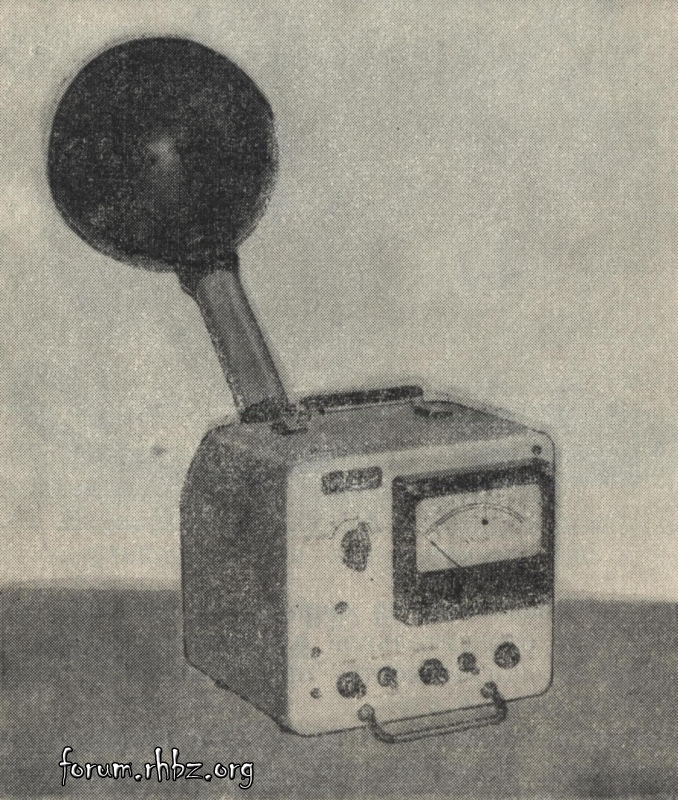

Микрорентгенометр смонтирован в корпусе размерами 210х100х125 мм. Ионизационная камера встроена в этот же корпус.

Трансформатор Tpl блокинг-генератора выполнен на магнитопроводе Ш6х12. Данные обмоток: 1-2 - 300 витков ПЭВ-2 0,1; 2-3 - 500 витков ПЭВ-2 0,08; 4-5 - 800 витков ПЭВ-2 0,1: 5-6 - 3200 витков ПЭВ-2 0,05; 6-7 - 1000 витков ПЭВ-2 0,05.

С. ВОРОБЬЁВ
г. Дубна, Московск. обл.
