Что такое микроконтроллеры (назначение, устройство, софт)

Микроконтроллер - это специальная микросхема, предназначенная для управления различными электронными устройствами. Микроконтроллеры впервые появились в том же году, что и микропроцессоры общего назначения (1971).

Разработчики микроконтроллеров придумали остроумную идею – объединить процессор, память, ПЗУ и периферию внутри одного корпуса, внешне похожего на обычную микросхему. С тех пор производство микроконтроллеров ежегодно во много раз превышает производство процессоров, а потребность в них не снижается.

Микроконтроллеры выпускают десятки компаний, причем производятся не только современные 32-битные микроконтроллеры, но и 16, и даже 8-битные (как i8051 и аналоги). Внутри каждого семейства часто можно встретить почти одинаковые модели, различающиеся скоростью работы ЦПУ и объемом памяти.

Дело в том, что микроконтроллеры применяются преимущественно во встроенных системах, в игрушках, в станках, в массовой домашней технике, в домашней автоматике – там, где нужна не мощность процессора, а, скорее, баланс между ценой и достаточной функциональностью.

Именно поэтому самые старые типы микроконтроллеров еще до сих пор в ходу – они многое могут: от автоматического открывания дверей и включения полива газонов до интеграции в систему «умный дом». При этом существуют и более мощные микроконтроллеры, способные выполнять сотни миллионов операций в секунду и обвязанные периферией «до зубов». У них и задачи соответствующие. Таким образом, разработчик сначала оценивает задачу, а уж потом выбирает под нее подходящее «железо».

На сегодняшний день существует более 200 модификаций микроконтроллеров, совместимых с i8051, выпускаемых двумя десятками компаний, и большое количество микроконтроллеров других типов. Популярностью у разработчиков пользуются 8-битные микроконтроллеры PIC фирмы Microchip Technology и AVR фирмы Atmel, 16-битные MSP430 фирмы TI, а также 32-битные микроконтроллеры, архитектуры ARM, которую разрабатывает фирма ARM Limited и продаёт лицензии другим фирмам для их производства.

16-битный 28-pin PDIP PIC24 микроконтроллер

Микроконтроллер Atmel AVR ATmega8 в корпусе DIP

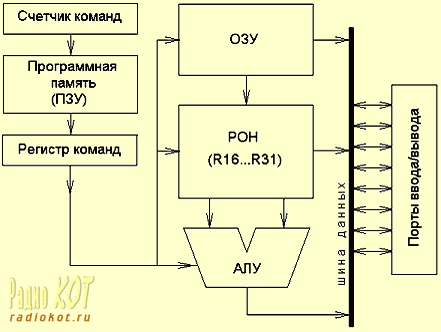

Устройство микроконтроллера AVR

Микроконтроллер характеризуется большим числом параметров, поскольку он одновременно является сложным программно-управляемым устройством и электронным прибором (микросхемой). Приставка "микро" в названии микроконтроллера означает, что выполняется он по микроэлектронной технологии.

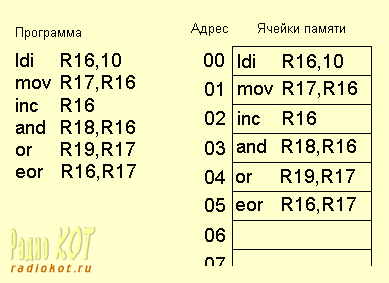

В ходе работы микрконтроллер считывает команды из памяти или порта ввода и исполняет их. Что означает каждая команда, определяется системой команд микроконтроллера. Сиситема команд заложена в архитектуре микрконтроллера и выполнение кода команды выражается в проведении внутренними элементами микросхемы определенных микроопераций.

Микроконтроллеры позволяют гибко управлять различными электронными и электрическими устройствами. Некоторые модели микроконтроллеров настолько мощны, что могут непосредственно переключать реле (к примеру, на елочных гирляндах).

Микроконтроллеры, как правило, не работает в одиночку, а запаивается в схему, где, кроме него, подключаются экраны, клавиатурные входы, различные датчики и т.д.

Софт для микроконтроллеров может привлечь внимание тех, кто обожает «гоняться за битами», так как обычно память в микроконтроллерах составляет от 2 до 128 Кб. Если меньше, то писать приходится на ассемблере или Форте, если есть возможность, то используют специальные версии Бейсика, Паскаля, но в основном – Си. Прежде чем окончательно запрограммировать микроконтроллер, его тестируют в эмуляторах – программных или аппаратных.

МИКРОКОНТРОЛЛЕР - это уже не процессор, но ещё и не компьютер.

Центральный процессор, имеющийся в каждом компьютере - главный вычислитель. Хотя компьютер и не предназначен исключительно для вычислительной нагрузки, процессор является в нём головным элементом. Но не только в компьютере имеется процессор.

Если вдуматься и присмотреться, то можно обнаружить, что процессоры применяются в большинстве приборов бытового предназначения. Только там используются не такие процессоры как в компьютере, а микропроцессоры и даже микроконтроллеры.

Так что же такое микроконтроллер и чем отличается от собственно процессора или это совершенно различные электронные компоненты?

Большие интегральные микросхемы или микросхемы с большой степенью интеграции и есть процессоры. Микропроцессоры, по сути те же процессоры, но из-за приставки «микро» определяется их суть, что они миниатюрнее своих «больших» собратьев. В своё историческое время процессор со своим размером мог занимать не одну комнату, впору их назвать как вымерших динозавров макро-процессорами, чтобы и их как-то упорядочить в современном представлении об электронике.

Уменьшенный в габаритах и скомпонованный процессор занимает меньше места и его можно поместить в более компактное изделие, это и есть микропроцессор. Но сам процессор мало что способен делать, кроме как данные пересылать между регистрами и совершать какие-то арифметические и логические действия над ними.

Чтобы микропроцессор мог переслать данные в память, эта самая память должна присутствовать либо на самом кристалле, на котором находится сам процессорный элемент, либо подключаться к внешней оперативной памяти выполненной в виде отдельного кристалла или модуля.

Кроме памяти процессор должен взаимодействовать с внешними устройствами – периферией. Иначе какой пользы можно ожидать от работы процессора, перемешивающего и перемещающего данные туда-сюда. Смысл возникает тогда, когда процессор взаимодействует с устройствами ввода-вывода. У компьютера это клавиатура, манипулятор мышь и устройства отображения как дисплей, опционально – принтер и, например, сканер опять же для ввода информации.

Чтобы управлять устройствами ввода-вывода, непременно необходимы соответствующие буферные схемы и элементы. На их основе реализуются интерфейсные так называемые аппаратные средства. Способы взаимодействия с интерфейсными элементами предполагают наличие схем портов ввода-вывода, дешифраторов адреса и формирователей шин с буферными схемами, для увеличения нагрузочной способности микропроцессора.

Интеграция процессора со всеми необходимыми дополнительными элементами, для того чтобы это изделие выливалось в какой-то завершённый конструктив и приводит к образованию микроконтроллера. Микросхема или микроконтроллерный чип реализует на одном кристалле процессор и интерфейсные схемы.

Самодостаточный чип, который содержит практически всё, чтобы этого хватало для построения законченного изделия и есть пример типового микроконтроллера. Например наручные электронные часы или часы-будильник имеют внутри микроконтроллер, который реализует все функции такового устройства. Отдельные периферийные устройства подключаются непосредственно к ножкам микросхемы микроконтроллера, либо совместно используются дополнительные элементы или микросхемы малой либо средней степени интеграции.

Микроконтроллеры широко используются в изделиях которые содержат всю систему целиком исключительно в одной миниатюрной микросхеме, часто называемой микросборкой. Например «чиповая» кредитная карточка содержит микроконтроллер внутри в пластиковой основе. Таблетка домофона так же внутри себя содержит микроконтроллер. И примеров использования и применения микроконтроллеров настолько обширен в современном мире, что легко обнаружить наличие контроллера в любом мало-мальски интеллектуальном устройстве от детской игрушки до беспроводной гарнитуры сотового телефона.
