Фотоэлектрическими приборами называют электронные приборы, способные изменять те или иные свои характеристики под действием света. Значение этих устройств практически во всех областях радиотехники и электроники переоценить сложно, поэтому сегодняшнюю беседу посвятим им.

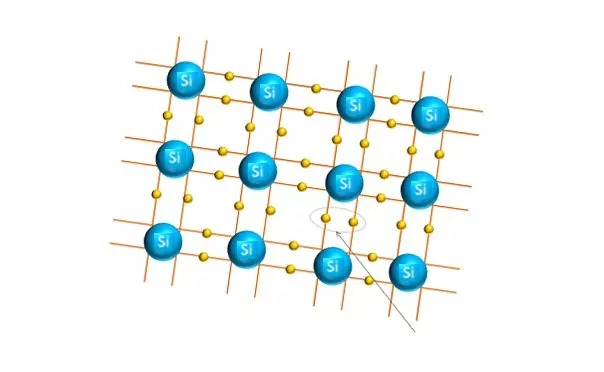

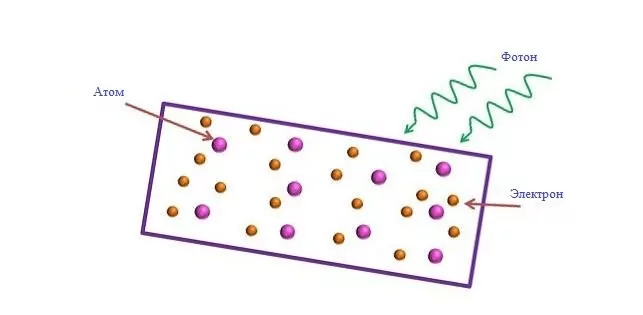

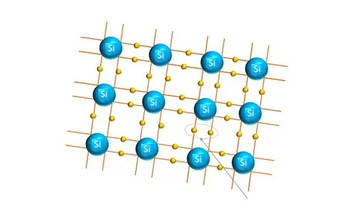

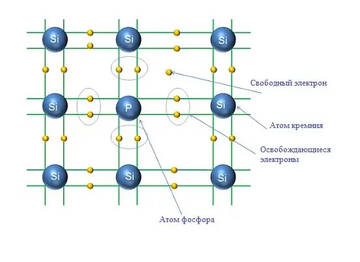

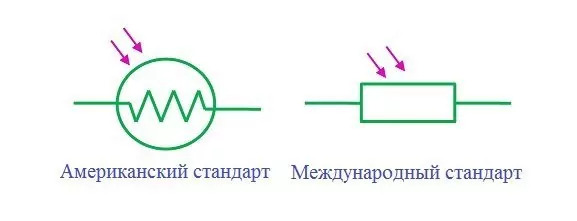

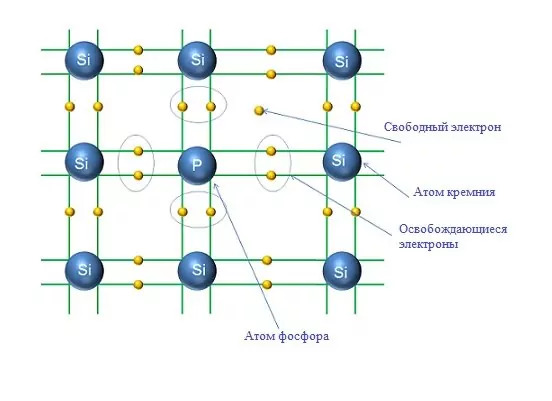

Фоторезисторы. В принципе, название прибора говорит само за себя — они под действием света изменяют свое сопротивление. Обычно затемненный резистор имеет сопротивление порядка 1 – 200 МОм, при освещении эта цифра уменьшается на 2-3 порядка. Главное преимущество фоторезистора – практически линейная зависимость сопротивления от освещенности, поэтому их удобно использовать в аналоговых приборах – датчиках и измерителях освещенности.
Недостатки же фоторезисторов следующие: достаточно высокие сопротивления (как темновое, так и световое), с которыми не всегда удобно работать. К примеру, ТТЛ микросхемы цифровой техники напрямую не смогут управляться таким резистором – слишком «грубые» их входы не смогут работать с делителями, собранными на сопротивлениях большого номинала:

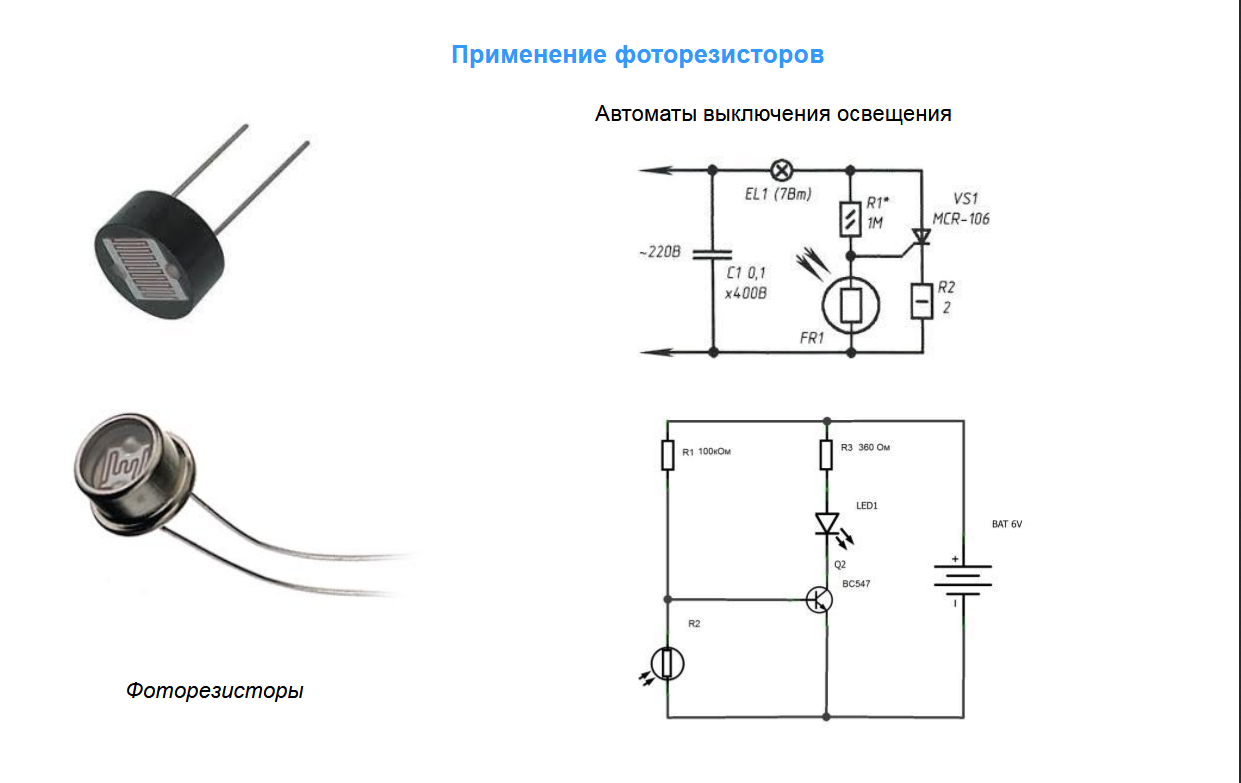

схема включения фоторезистора
На это способны только микросхемы КМОП, собранные на полевых транзисторах. Следующий недостаток – достаточно низкая (по сравнению, конечно, с другими типами фотоэлементов) чувствительность. И главный недостаток, который делает применение фоторезисторов в цифровой технике нецелесообразным – низкая скорость реакции на свет. При частоте световых импульсов выше килогерца форма электрического сигнала на фоторезисторе неудовлетворительна, а если увеличить частоту еще, то резистор вообще перестанет видеть, что свет «мигает».
Если вспомнить, на каких частотах работает сегодняшняя цифровая техника, то будет очевидно, что фоторезистор в качестве «глаз» для цифрового устройства – плохой вариант. Фоторезистор – прибор неполярный, а потому следить за тем, какой вывод куда подключать, надобности нет.
Фотодиоды. Этот полупроводниковый прибор по своим характеристикам очень напоминает диод обычный, поэтому следить за полярностью его включения придется.
При обратном включении (на катод подается «плюс» источника питания) фотодиод ведет себя так же, как фоторезистор, но в отличие от последнего имеет гораздо более низкое световое сопротивление и в состоянии выдерживать приличный ток. Это позволяет управлять мощными транзисторами и ТТЛ микросхемами напрямую, без дополнительных усилителей:
схема включения фотодиода
Еще одно достоинство фотодиода – достаточно высокая скорость реакции, благодаря чему эти приборы широко используются для передачи цифровой информации. Компьютерная ИК-связь, пульты ДУ для радио – и телеаппаратуры – все это фотодиоды. По диапазону чувствительности фотодиоды различают на инфракрасные и приборы видимого излучения. Первые «видят» в основном ИК-излучение и мало чувствительны к видимому участку излучения, вторые наоборот – хорошо видят тот свет, который видит и наш глаз, но «слеповаты» в ИК-диапазоне.
И еще одно интересное свойство фотодиода – при прямом включении он способен работать как генератор. Если осветить фотодиод, то на его выводах появится напряжение. Его можно усилить, если прибор работает как датчик света, а можно использовать и для питания аппаратуры, соединив множество светодиодов в солнечную батарею.
Фототранзистор. По сути это обычный транзистор, но без крышки в буквальном смысле. Крышка, закрывающая кристалл прибора, конечно, есть, но она выполнена из прозрачного материала и видимый свет может попадать на кристалл. Для чего? Прежде всего, вспомним, как работает биполярный транзистор.
Подавая на базу некоторое напряжение, можно управлять сопротивлением перехода эмиттер-коллектор. Но оказывается, сопротивлением перехода можно управлять и обычным светом. Итак, фототранзистор – это обычный транзистор, который имеет еще одну, дополнительную «базу» – световую. Освещаем – открываем транзистор. В таком включении вывод базы фототранзистора можно вообще не использовать – его роль выполняет свет.
схема включения фототранзистора
Но, подавая на базу то или иное напряжение смещения, можно изменять чувствительность фототранзистора (специалисты обычно говорят «сдвинуть,сместить его рабочую точку»), приоткрывая его в той или иной степени, а значит регулировать параметры всей схемы:
схема включения фототранзистора
