Преимущества фототиристоров

Эти полупроводниковые приборы обеспечивают:

    прямое управление световыми импульсами;
    высокий КПД;
    характеристики, оптимизированные к последовательному соединению приборов в объединенных сборках;
    устойчивость к продолжительным и неоднократным токовым перегрузам;
    включение групп приборов с высокой точностью по времени;
    устойчивость к электромагнитным помехам;
    наличие гальванической развязки между управляющей и силовой цепями;
    отсутствие необходимости в частом проведении мероприятий по техническому обслуживанию;
    простота и безопасность эксплуатации.

Область применения фототиристоров

Основное назначение фототиристора – создание переключающих устройств, управляемых световым лучом. Мощные ТФ с прямым управлением световым потоком достойно конкурируют с прочими силовыми полупроводниковыми приборами. Они используются для решения самых сложных задач в электроэнергетике:

    В энергосберегающих преобразователях, применяемых в сетях постоянного тока.
    В качестве импульсных ключей высокого напряжения, которые способны управлять сверхвысокими мощностями в сверхмалых временных промежутках. Такие ключи могут использоваться в аппаратуре, питающей мощную лазерную технику.
    В компенсаторах реактивной мощности.

В низковольтных маломощных преобразователях фототиристоры применяются для прямой коммутации нагрузки. В преобразователях высокой мощности, обычно используемых в высоковольтных сетях, фототиристор небольшой мощности воздействует на мощный силовой симистор, включающий нагрузку.

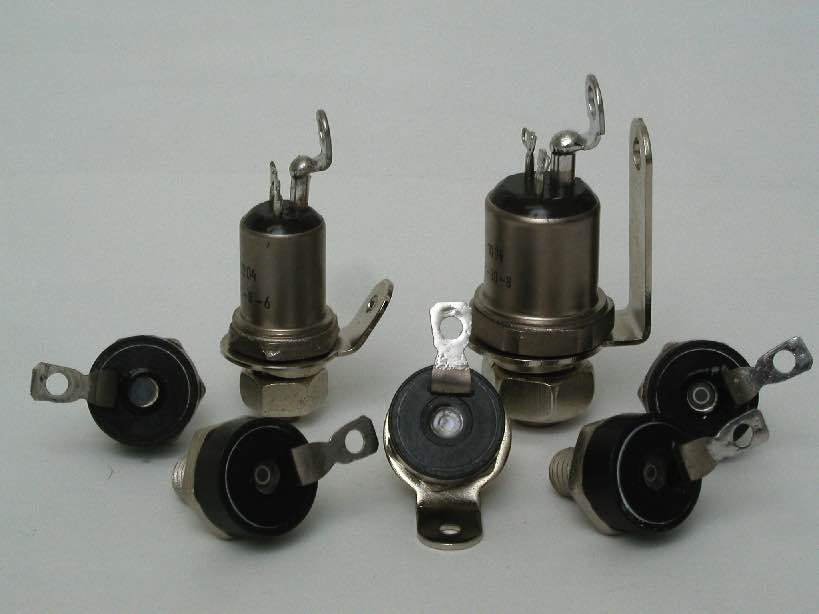

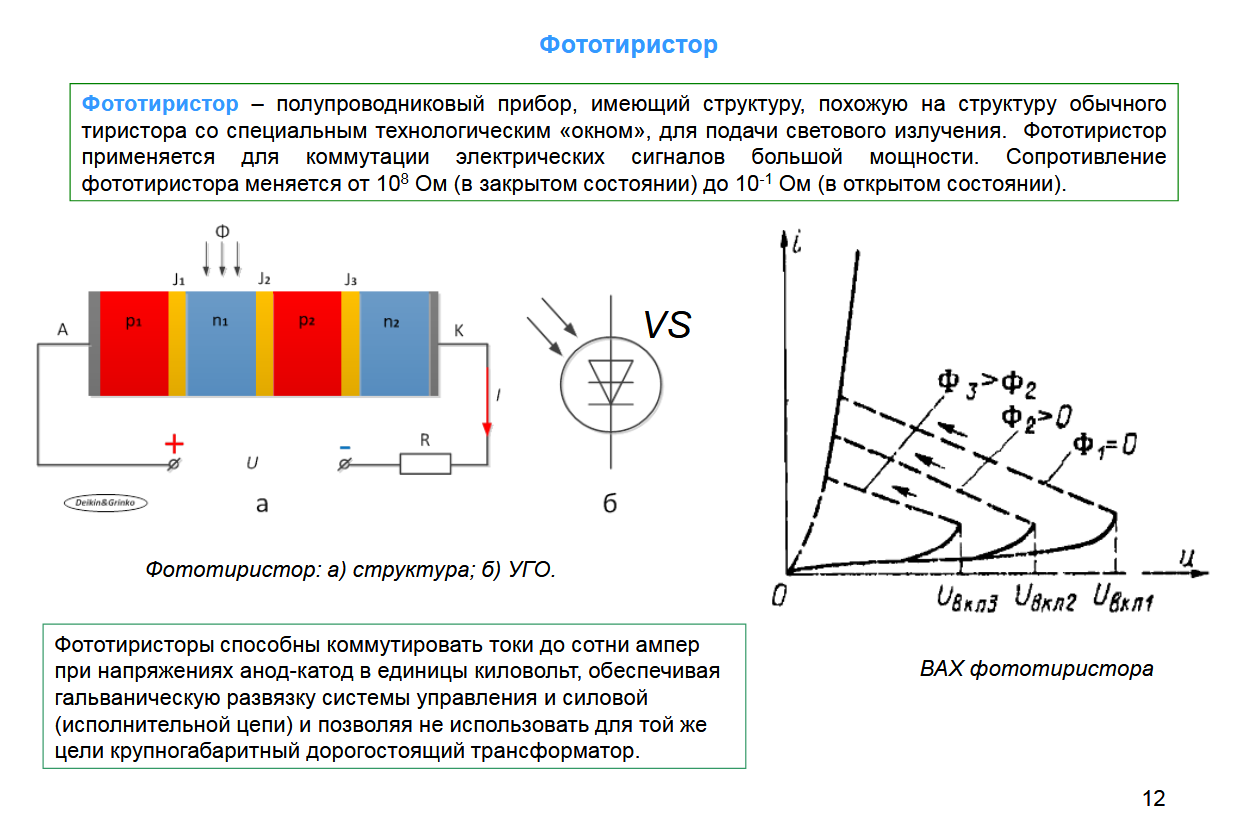

Графическое и буквенно-цифровое обозначение фототиристоров

Как и все полупроводниковые приборы, ТФ имеют два типа обозначения – графический и символический (сочетание букв и цифр).

Условное графическое изображение фототиристора на схеме содержит: базовый символ тиристора и дополнительные элементы. Наличие окружности означает, что прибор заключен в корпус, а две стрелки, направленные к базовому символу под углом 45°, свидетельствуют о том, что его принцип работы основан на фотоэффекте. Отсутствие окружности означает бескорпусное исполнение ТФ.

В буквенно-числовом коде присутствуют:

    Буквы ТФ – фототиристор.
    Буква или цифра, обозначающие элемент, из которого изготовлен прибор. Кремний обозначается буквой К или цифрой 2.
    Порядковый номер разработки – цифры 1-9.
    Вид конструкции – 0-5. Этот элемент может отсутствовать в маркировке.
    Величина максимально допустимого тока в открытом состоянии.

Основные параметры фототиристоров

Выбор полупроводниковых приборов, действие которых основано на фотоэффекте, осуществляют по следующим характеристикам:

    Пороговый световой поток или мощность излучения, при которых происходит гарантированное включение ТФ при определенном значении напряжения.
    Временной промежуток включения и выключения (быстродействие).
    Рабочая длина световой волны, определяемая материалом, который используется при изготовлении прибора. Обычно это кремний.
    Наибольшая разрешенная скорость нарастания напряжения на выходе.
    Наибольший допустимый выходной ток.
    Максимально допустимая рабочая мощность.
