Наиболее выгодными и удобными источниками питания карманных приемников являются герметизированные никель-кадмиевые аккумуляторы, которые отличаются высокой удельной емкостью, большой механической прочностью, малым внутренним сопротивлением и, самое главное, возможностью многократного их применения после соответствующей зарядки. Они выдерживают большое число циклов заряд-разрядов, что обеспечивает большой срок службы.
Заряжать аккумуляторы можно от любого источника постоянного тока, обеспечивающего нормальный зарядный ток. Чтобы не испортить аккумуляторы при заряде, необходимо строго соблюдать полярность включения и не превышать зарядный ток, указанный в таблице, в противном случае отдельные аккумуляторные элементы разрушатся (могут взорваться). Не рекомендуется также разряжать аккумулятор до напряжения ниже 1 в (на элемент).

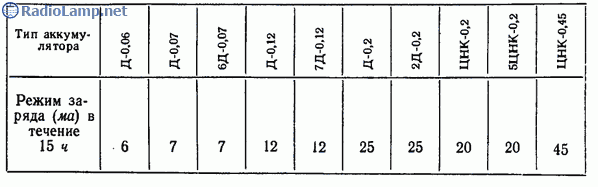

Таблица
Схема простого зарядного устройства
Простейшая схема выпрямительного устройства для зарядки аккумуляторной батареи от сети переменного тока приведена на рис. 1. Как видно из рисунка, в качестве вентиля использован диод Д1, который пропускает ток только в прямом направлении.
При подключении к выпрямителю переменного напряжения через диод, а следовательно, и через аккумулятор Ак будут протекать отдельные импульсы электрического тока одного направления. Такой ток называется пульсирующим.
Резисторы R1, R2 служат для ограничения величины зарядного тока до требуемой величины. На рис. 1 приведены сопротивления резисторов для зарядки аккумуляторов типа 7Д-0,1. Переключатель В1 позволяет включать выпрямитель для работы от сети переменного тока напряжением 127 или 220 в. Выпрямители, предназначенные для зарядки аккумуляторов, называют зарядными устройствами (ЗУ).
Недостатком приведенной схемы является наличие гасящих резисторов, на которых бесполезно рассеивается мощность. Нагрев резисторов приводит к повышению температуры корпуса, в котором обычно монтируется ЗУ, а это резко снижает величину допустимого обратного напряжения диода и может привести к выходу его из строя.
Зарядное устройство с конденсатором
Наибольшее распространение находят зарядные устройства, в которых в качестве ограничительного сопротивления используется безваттное сопротивление — конденсатор постоянной емкости (рис 2). Работает такое ЗУ следующим образом. Во время одного полупериода переменного напряжения, когда на гнезде 1 питающей сети получается положительная полярность, а на гнезде 2 отрицательная, через диод Д1 проходит ток, заряжающий конденсатор С1.
При этом правая обкладка конденсатора С1 оказывается заряженной положительно. В следующий полупериод, когда полярность напряжения на гнездах 1— 2 изменится, происходит перезарядка конденсатора С1 и через диод Д2 и аккумулятор пройдет импульс тока, величина которого зависит (при данных напряжениях сети и аккумулятора) от емкости конденсатора С1. Таким образом, изменяя емкость этого конденсатора, можно изменять величину зарядного тока. Рабочее напряжение конденсатора С1 должно быть не менее 350 и 600 в для сети 127 и 220 в соответственно.
Конденсатор С1 должен быть обязательно бумажным. Необходимую емкость обычно получают путем параллельного соединения нескольких конденсаторов с различными номиналами.
Зарядное устройство с диодным мостом

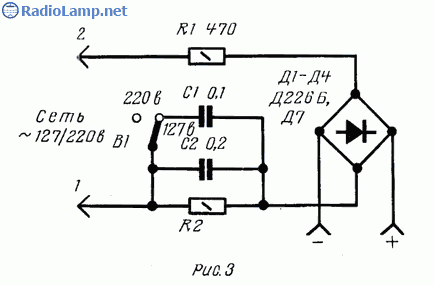

На рис. 3 представлен другой вариант ЗУ, которое используется для зарядки аккумулятора типа 7Д-0.1 в приемнике «Селга». В этом устройстве выпрямительная часть собрана по обычной мостовой схеме па диодах Д1— Д4. Для получения необходимого зарядного тока используются конденсаторы С1, С2 типа МБМ, сравнительно небольшой емкости, что является преимуществом этой схемы по сравнению с предыдущей.
При напряжении сети 127 в, переключателем В1 оба конденсатора соединяют параллельно. Резистор R1 ограничивает максимальную величину импульса тока. Резистор R2 служит для разрядки конденсаторов после отключения ЗУ от сети. (R2 — 470 ком).
Выпрямитель для зарядки аккумуляторов

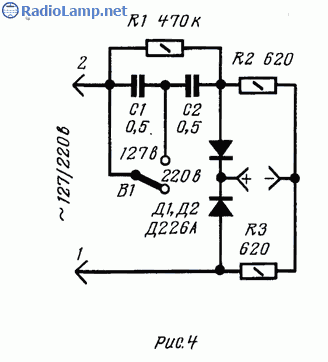

Для зарядки аккумуляторов напряжением 2,5 или 3,75 а можно воспользоваться схемой ЗУ, приведенной на рис. 4. Подобным устройством снабжены приемники «Космос». По этой же схеме смонтированы и ЗУ приемников «Рубин», «Сюрприз» и др. Сопротивление резисторов R3, R2 выбирают равными: 620 ом — для зарядки аккумуляторов типа 2Д— 0,1. 3 ком — для аккумуляторов типа 2Д— 0,06 и 1,6 ком — для аккумуляторов типа ЗД— 0,1.
Выпрямитель собран по двухполупериодной схеме на диодах Д1, Д2 Функции гасящих резисторов выполняют конденсаторы С1, С2, соединенные последовательно. При работе ЗУ от сети напряжением 127 а, конденсатор С1 замыкается переключателем В1. Такая схема переключения позволяет использовать конденсаторы с меньшим рабочим напряжением.
Резисторы R2, R3 и R1 имеют то же назначение, что и соответствующие резисторы R1 и R2 в схеме рис. 3 .
Зарядно-питающий блок

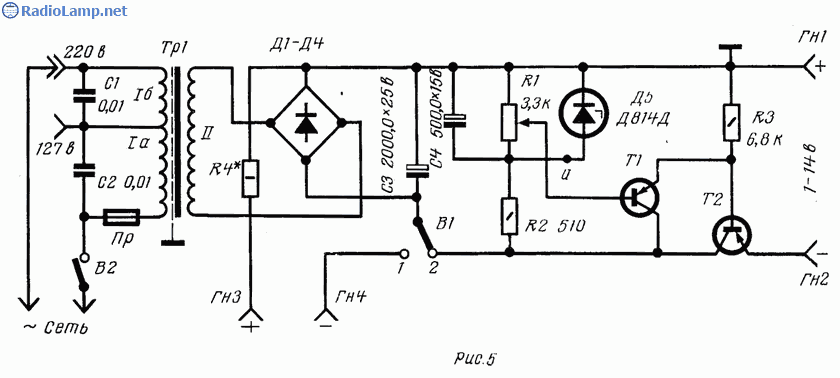

На рис. 5 приведена схема зарядно-питающего блока, основной частью которого является выпрямитель со стабилизацией выходного напряжения. С помощью ручного регулятора выходное напряжение может быть установлено в пределах 1— 14 а при токе нагрузки до 300 ма.
Выпрямитель собран по двухполупериодной мостовой схеме на диодах Д1— Д4. Выпрямленное напряжение поступает на вход транзисторного стабилизатора, смонтированного на составном транзисторе Т1.Т2 и стабилитроне Д5, создающем опорное напряжение на базе транзистора Т1 Напряжение на выходе такого стабилизатора (гнездах Гн1, Гн2) близко к опорному, поэтому если его изменять с помощью потенциометра R1 будет изменяться и напряжение на нагрузке.
Подобная схема стабилизатора позволяет получить стабилизированное напряжение с малым внутренним сопротивлением источника питания и с малым коэффициентом пульсаций, что обеспечивает высокое качество звучания транзисторного приемника при питании его от сети.
При испоіъзовании блока для зарядки аккумуляторов переключатель В1 устанавливается в положение 1. Аккумулятор присоединяют к гнездам Гн3, Гн4. Сопротивление резистора R4 зависит от типа аккумулятора, используемого в приемнике, и подбирается опытным путем.
Чтобы ослабить помехи, проникающие из сети в цепи приемника, между обмотками / и // трансформатора Тр1 имеется электростатический экран, а каждая из секций Іа, 1б заблокирована конденсаторами С1, С2.
Трансформатор Тр1 выполнен на сердечнике УШ16, толщина набора 32 мм. Обмотка /а содержит 1270 витков провода ПЭВ-1 0,15; обмотка 1б — 930 витков провода ПЭВ-1, 0,12. Электростатический экран имеет один слой провода ПЭВ-1 0,12. Обмотка П содержит 160—170 витков провода ПЭВ-1 0,47. В качестве изоляционных прокладок между обмотками и электростатическим экраном используют тонкую вощенную бумагу (1— 2 слоя). Практически при изготовлении такого блока можно использовать любой трансформатор питания, у которого оставляют только сетевую обмотку, а число витков обмотки накала увеличивают в 2,5— 3 раза.
В блоке можно использовать транзисторы П13—П16, МП39—МП42, МП104— МП 106 (Т1), П201—П203, П213, П214 (Т2), диоды Д7, Д226, конденсаторы К50— 6, резисторы МЛТ, СП и др.
Конструктивное оформление устройства может быть самым различным. Если все детали исправны и при монтаже не допущено ошибок, оно сразу начинает работать. После включения в сеть, переключатель В1 устанавливают в положение 2 и измеряют напряжение на гнездах Гн1, Гн2.
При вращении ручки потенциометра R1 по часовой стрелке выходное напряжение должно плавно изменяться от нуля до значения, соответствующего напряжению стабилизации стабилитрона. Затем включают миллиамперметр последовательно со стабилитроном (в точку «а») и подбирают сопротивление резистора R2 так, чтобы при отсутствии нагрузки ток через стабилитрон был равен .15— 20 ма. На этом налаживание заканчивается.
Для удобства работы шкалу потенциометра R1 желательно проградуировать в вольтах.
Подобный зарядно-питающий блок представляет интерес для радиолюбителей, занимающихся конструированием различной транзисторной аппаратуры В том случае, если от блока требуется получить фиксированное напряжение 6, 9, 12 а, нужно потенциометр R1 из схемы исключить и базу транзистора Т1 присоединить к верхнему (по схеме) концу резистора R2.
Для получения напряжения порядка 6 а надо использовать стабилитрон типа КС156А, 9 в — Д809, 12 а— Д813. После установки нужного стабилитрона, резистором R2 устанавливают необходимый ток стабилизации: порядка 20— 25 ма для стабилитрона Д809, 14— 16 ма для стабилитрона Д813 н 45— 50 ма для стабилитрона КС156А.
Источник: С. Л. Матлин - Радиосхемы (пособие для радиокружков), 1974г.
