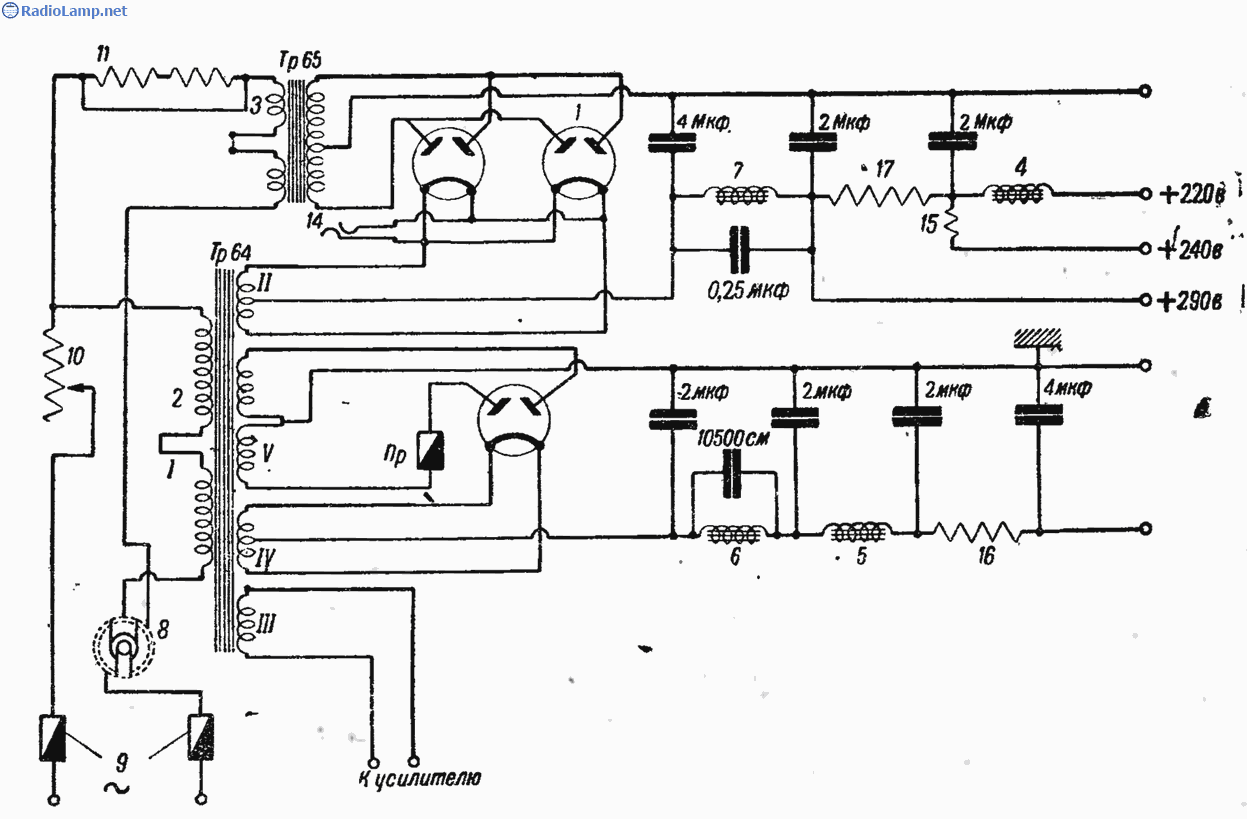

Образцом Хорошего современного мощного выпрямителя, хотя и имеющего в схеме и конструкции некоторую специализированность, может служить выпущенный недавно заводом № 2 НКС (б. Профрадио) выпрямитель 138-2, предназначенный для Питания усилителя УП8-1, описанного выше. Схема его приведена на рис. 51.
Рис. 51
Выпрямитель В8.-2 объединяет в себе два выпрямителя, из которых ©дин {основной) предназначен для питания цепей анода, накала и сеточного смещения усилителя УП8-1, а другой — для питания микрофона.
Как видно из схемы, оба выпрямителя собраны по: схеме двухполупериодного выпрямления, причем первый работает с 2-мя лампами, а второй с одной ВО 116.
Выпрямитель В8-2 предназначен для работы от сети городского 50-периодного тока напряжением в 120 и 220 в. Колебания напряжения в сети в пределах от 100 до 125 в и от 200 до 250 в компенсируются реостатом, находящимся в первичной цепи.
Основной выпрямитель В8-2 дает отдельные анодные напряжения на каждый каскад усилителя, а именно: на 1-й каскад — 220 в при токе в 2,5 ма, на 2-й— 240 в при 6 ма и, наконец, на 3-й — 290 в при 210 ма.
Микрофонная ячейка дает (при очень хорошем сглаживании) напряжение 20 в при токе в 18— 20 ма. При работе усилителя УП8-1 только с двумя лампами УО-104 выпрямитель работает на одном кенотроне, а при 6 лампах УО-104 — на 2 кенотронах ВО-116.
В выпрямителе В8-2 имеется приспособление для измерения напряжения накала кенотронов.
При напряжении сети в 120 в выпрямитель потребляет ток в 2а, а при работе от сети в 220 в — около 1а.
Данные схемы. Трансформатор (2) микрофонного выпрямителя собран на железе типа Ш-25 (чистое сечение сердечника 7,5 см2) и состоит из пяти обмоток, расположенных на 2-секционном каркасе.
I обмотка состоит из провода ПБД или ПШД— 0,33 —0,44 мм с. количеством витков 986 (493 X 2), сопротивление обмотки = 30 — 15 ом.
II обмотка ПБД— 1,3— 11,45 мм, число витков 21, отвод от средней точки;
III обмотка ПБД— 1,74 — 2 мм, витков 22;
IV обмотка ПБД — 0,75— 1 мм, витков 18, с отводом от средней точки;
V обмотка ПЭ или ПШД 0,12—0,15 мм, общее число витков 1500 (750 X 2), с выводом от средней точки.
Трансформатор (3) выпрямителя, питающего усилитель, собран на железе 111-23 (чистое сечение сердечника 13,8 см2) « состоит из 2 обмоток: первичная — из провода ПШД или ПЭ 0,6— 0,65 мм, имеет 520 (260 X 2) витков, сопротивление, ее 4—6 ом; вторичная обмотка — из ПЭ или ПШД, диаметр 0,33—0,35 мм, число витков 1820 (910 X 2), с отводом от средней точки, сопротивление ее 80—100 ом.
Дроссель типа Др— 34 (7) собран на железе Ш-25, сечение сердечника 7,5 см2, воздушный зазор 0,5 мм 'X 3, обмотка состоит из провода ПШО или ПЭШО 0,31— 0,33 мм, число витков 4 000, сопротивление 180— 170 ом.
Дроссель типа Др-29 (4): железо 111-20, чистое сечение 5,1 см2, зазор 0,15 мм X 3, провод ПЭ 0,05— 0,6 мм, количество витков 30 000, сопротивление обмотки 33 000 ом.
Дроссель Др-31 (6) -намотан из провода ПЭ 0,13— 0,15 мм, число витков 15 000, сопротивление рбмотки 3500 ом.
Дроссель Др-30 (5) имеет 10000 витков провода 0,13 — 0,15 мм ПЭ и ПЭШО, сопротивление обмотки 20 000 ом.
Все микрофарадные конденсаторы фильтра выпрямителя для повышения пробивного их напряжения до 1 000 в проварены в парафине.
Сопротивления (17) и (15) Каминского в 2 000 и 8 000 ом, сопротивление (16) в 2000 ом проволочное.
Реостат (10) состоит из 4 секций, намотанных из никелина 0,7 мм. Общее его сопротивление 50 ом. При 220 в все секции включаются последовательно, при 120 в — по две галеты параллельно.
Сопротивление (11) намотано на 2 фарфоровых секциях из никелина 0,3 мм; общее его сопротивление 150 ом. Оно включается в схему при работе выпрямителей на одном кенотроне ВО-116.
Предохранители (9) рассчитаны на силу тока в 2 а, а предохранитель Пр—на 0,25а {типа Бозе).
Более подробно В8-2, так же как и в УП8-1, описан в № 17 журн. «Радиофронт» за 1934 г. и в № 10 «Техники связи» за 1933 г.
Источник: Ф. Бурдейный, В. Забелло. М. Эфрусси - Радиолюбительские схемы
