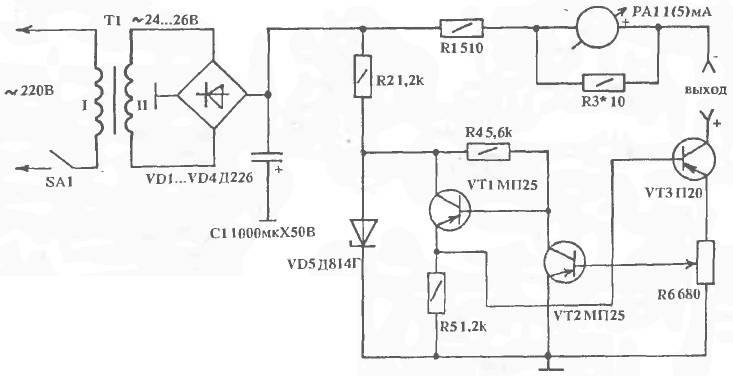

Предлагаемый электрофорез представляет собой регулируемый стабилизатор тока (рис.1).

Он содержит понижающий трансформатор Т1, двухполупе-риодный выпрямитель VD1 — VD4, конденсатор фильтра и стабилизатор тока на транзисторах VT1 — VT3. Регулировка тока осуществляется резистором R6. Величину тока в приборе определяют миллиамперметром РА1. На выходе вторичной обмотки трансформатора Т1 устанавливается напряжение 24 — 26 В.

Для повышения электробезопасности при пользовании электрофорезом требуется тщательное изготовление понижающего трансформатора. Так как вторичная цепь потребляет около 300 мВт, толщина провода вторичной обмотки выбирается из соображений удобства ее намотки (чтобы не оборвалась и разместилась на каркасе). Между первичной и вторичной обмотками укладывается хорошая межобмоточная изоляция — 3 — 4 слоя лакоткани.

Корпус прибора лучше сделать из диэлектрика: пластмассы или дерева. На передней панели размещаются клеммы, миллиамперметр, тумблер включения сети и переменный резистор.

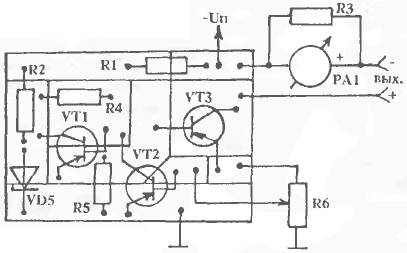

Вся электронная схема располагается на плате из фольгированного стеклотекстолита (рис.2). Монтаж осуществляется со стороны фольги, которая разрезается на токонесущие части резаком.

Рис.2

После сборки по эталонному амперметру при коротком замыкании между выходными клеммами подбирается резистор шунта R3. Полное отклонение стрелки прибора должно быть 5 мА.

Электродами служат две свинцовые пластинки 30 х 50 мм, толщиной 0,5 — 0,8 мм. Пластинки при процедурах вставляются в мешочки из белой бязевой ткани.

Место наложения электродов, полярность, количество лекарства и требуемая величина тока определяются физиотерапевтом.

Радиолюбитель 6/93, с.26 .
