При выходе из строя как линейных, так и импульсных стабилизаторов постоянного напряжения, выполненных на транзисторах или микросхемах, выходное напряжение может стать практически равным входному (выпрямленному) напряжению, обычно снимаемому с конденсатора фильтра питания, установленного на выходе диодного моста. Например, при "прогорании" КР142ЕН5А, которая обычно используется в цепях питания цифровых устройств, на шины питания может поступить напряжение 7...15 В вместо положенных 5 В. Это уже опасно для абсолютного большинства устройств.
Иногда для защиты чувствительных к перенапряжению узлов радиоаппаратуры используют мощный стабилитрон с напряжением стабилизации, чуть большим номинального напряжения питания. Недостаток такого способа защиты в том, что многие стабилитроны обладают достаточно большим дифференциальным сопротивлением, и защищаемое устройство может продолжать работать некоторое время, получая напряжение, на 0,5...1,5 В больше номинального. Сильно разогревающийся в это время стабилитрон может "уйти на обрыв", и защиты как таковой не получится.
Для предохранения отдельных узлов и блоков радиоаппаратуры от повышенного напряжения при повреждении стабилизатора или неправильного подключения к источнику питания, можно собрать несложный регулируемый блок защиты (рис.1). Он включается в разрыв цепи между выходом источника питания и нагрузкой.

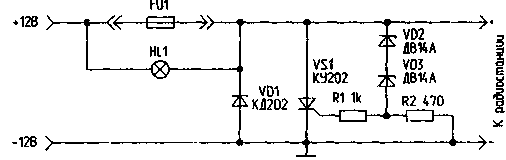

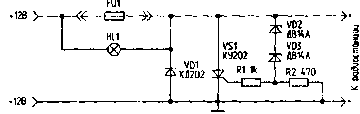

Рис.1. Приципиальная схема простого блока защиты
Работает этот блок следующим образом. При повышении входного напряжения ток через стабилитрон VD1 резко возрастает, соответственно, увеличивается и ток в цепи управляющего электрода тиристора VS1, тиристор открывается и шунтирует питание нагрузки до момента срабатывания предохранителя FU1. Мощный проволочный резистор R3 предотвращает пробой тиристора из-за сильного броска тока, который возникает в случае, если в цепи питания установлены оксидные конденсаторы большой емкости. Стабилитрон VD1 выбирается на напряжение, примерно на 0,3...1,5 В меньшее, чем номинальное напряжение питания. Выбор его типа зависит от ряда факторов, поэтому оптимальный вариант для каждого конкретного случая лучше определить экспериментально. Регулировкой резистора R1 можно точно установить то напряжение, при котором будет открываться тиристор. Конденсатор С1 предотвращает ложное срабатывание блока защиты при коротких импульсных помехах, которые могут появляться в цепи питания. Резистор R2 защищает стабилитрон и тиристор в случае, когда движок подстроечного резистора находится в верхнем положении. На время настройки этого блока предохранитель желательно заменить лампой накаливания, по зажиганию которой можно судить о моменте включения тиристора.
Более совершенный блок защиты можно собрать по схеме, приведенной на рис.2.

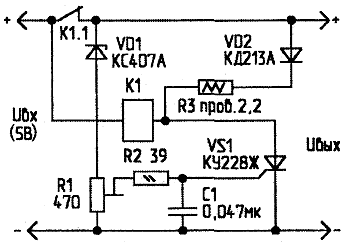

Рис.2. Приципиальная схема блока защиты с реле
При повышении входного напряжения питание нагрузки прекращается из-за размыкания контактов реле К1. Цепь R3-VD2 предназначена для уменьшения кратковременного всплеска напряжения на выходе блока, который может появиться из-за инерционности переключения контактов реле.
Для защиты установленных в автомобиле радиоэлектронных устройств, например, автомагнитолы или сигнализации от превышения напряжения в бортовой сети, можно собрать блок защиты по схеме, приведенной на рис.3.

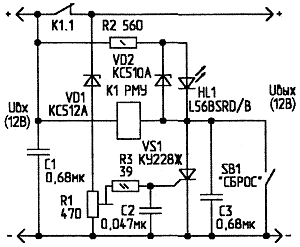

Рис.3. Приципиальная схема блока защиты автомобильных радиоэлектронных устройств
Здесь движок резистора R1 установлен в положение, при котором срабатывание защиты происходит при входном напряжении 15...16 В. При открывании тиристора размыкаются контакты реле, питание нагрузки прекращается, начинает вспыхивать мигающий светодиод HL1. Конденсаторы С1...СЗ повышают помехоустойчивость. Нажатием кнопки SB1 (без фиксации) можно возвратить блок защиты в режим ожидания.
Подстроечные резисторы можно взять сопротивлением 150...470 Ом типов СПЗ-38, РП1-63М, СП5-16ВА, СП4-1 или, что лучше, многооборотные - типа СПЗ-39. Проволочные резисторы - типа С5-16МВ или самодельные из короткого отрезка толстого высокоомного провода.Конденсаторы - типов К10-17, КМ-5. Тиристоры подойдут любые из серий КУ228, КУ201, КУ202, Т122. Диод КД213А заменяется мощным диодом из серий КД202, Д242, КД2999. Мигающий светодиод использован красного цвета. Его можно заменить любым из серий L56, L36, L799, L816 и другими аналогичными. Электромагнитное реле типа РМУ (паспорт ЧП4.523.332) можно заменить на любое, надежно срабатывающее при номинальном входном напряжении и имеющее достаточно мощные нормальнозамкнутые контакты.
В узлах по схемам на рис.2 и 3 можно устанавливать реле типа РЭК29 от систем ДУ старых отечественных телевизоров, отмотав с его катушки нужное количество витков. Можно приспособить и подходящие по конструкции автомобильные реле.
Для защиты автомобильного оборудования в цепи датчика напряжения можно использовать стабилитроны КС297В, Д814Д, КС213Ж, КС508А, 1N6003B. Для конструкций на низковольтных цифровых микросхемах подойдут стабилитроны типов КС126Г, КС126Д, КС139А, КС147А, КС407Б, КС439А, 1 N5991 В. Для устройств на ИМС серий К561, 564, КР1561 нужный стабилитрон можно выбрать из ряда КС215Ж, КС216Ж, КС508Б, КС518А, 1N6005B, 1N6006B, 1N4745A.
Источник: П.Хоровиц, У.Хилл. Искусство схемотехники. — М.: Мир, 2001, С.335.
