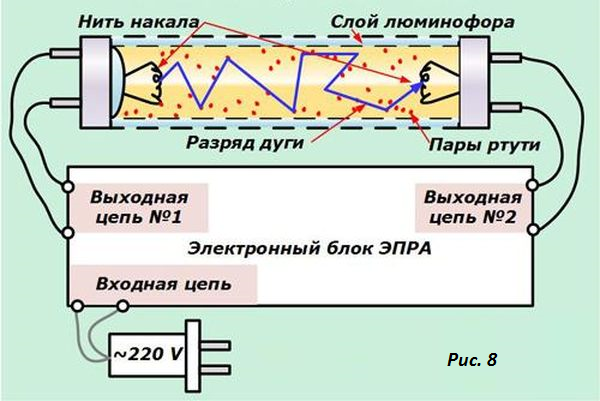

Глядя на вышеприведенную схему можно удивиться: зачем такие сложности, чтобы включить обычную лампочку? Но удивление проходит сразу после знакомства с принципом работы ЛДС. Все дело в том, что лампочка-то не совсем обычная, свет в ней излучает не раскаленная нить, как в лампе накаливания, а тлеющий разряд в газовой атмосфере. Люминесцентная лампа представляет собой трубку из кварцевого стекла, покрытую слоем люминофора (вещество, преобразующее поглощаемую им энергию в свет). Лампа заполнена смесью паров ртути и инертного газа. С торцов ее смонтированы катоды, представляющие собой нити накала (разогрев нитей происходит при запуске лампы). В момент запуска, нити разогреваются, излучая свободные электроны, под воздействием которых в лампе возникает тлеющий разряд, вызывающий свечение люминофора (рис. 8).
На рисунке мы видим общее устройство лампы и поведение ее в момент запуска через электронный балласт. Теперь, узнав, как работает сама лампа, балласт, и для чего этот балласт нужен, стоит рассмотреть вопрос как быть, если лампа вдруг перестала работать. Скажу сразу – отремонтировать можно, как балласт, так и саму лампу. Скажу более – такую лампу можно запустить даже если она перегорела. Способы ремонта мы сейчас как раз и рассмотрим.
Проверка балластов люминесцентных ламп и их ремонт

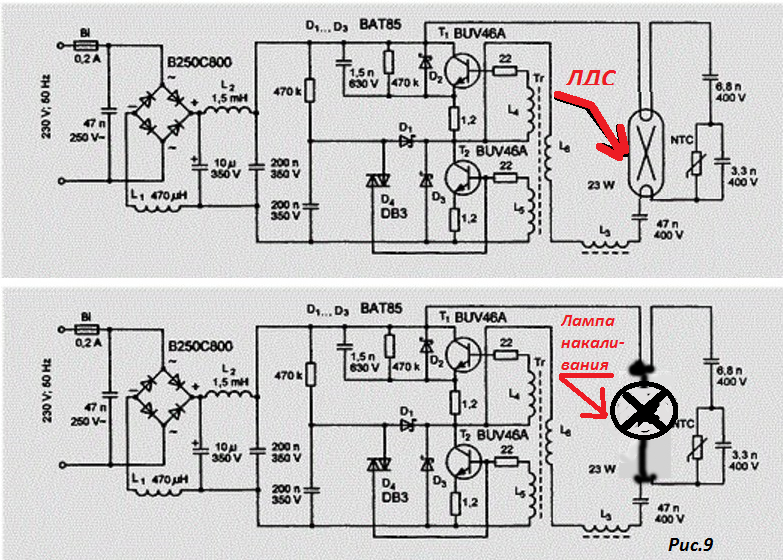

Но в любом ремонте самое сложное – не сам ремонт, а диагностика. Любая диагностика начинается с проверки менее сложных и трудноустранимых причин, постепенно переходя ко все боле и более сложным. Так при поиске неисправностей в ЛДС, в первую очередь проверяется сама лампа путем замены на заведомо рабочую. Если это ни к чему не привело, следует проверить сам балласт. Самый простой способ – замкнуть между собой контакты, подключаемые к нитям накала ламп и подключить туда обычную лампу накаливания, как показано на схеме (рис. 9), а для тех кто читать схемы еще только учится, предлагаем более наглядное фото (рис. 10).
Рис.9 Схема проверки балластов люминесцентных ламп
Если лампа горит, значит балласт работает и причину неисправности следует искать в лампе, если же лампа не загорается, значит балласт вышел из строя. Для обнаружения неисправности первым делом стоит разобрать корпус балласта и произвести визуальный осмотр. В случае обнаружения ярко выраженных следов перегорания деталей, либо сильного запаха гари, чинить этот балласт смысла не имеет.

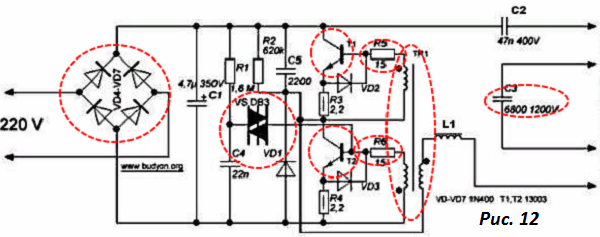

Если же визуально детали целые, а запаха гари нет, то стоит обратить внимание на дорожки печатной платы. При обнаружении обрыва, устраняем эту неисправность путем припаивания куска обычного изолированного провода к любой из точек каждого участка оборванной дорожки. Также стоит подключить к проверяемому балласту рабочую лампу и посмотреть в темноте на ее поведение. В случая слабого накала нитей, причина в пробое одного из конденсаторов, соединяющих нити лампы. Если все эти проверки ни к чему не привели – вышел из строя один из электронных компонентов схемы. В первую очередь обращаем внимание на диоды и предохранитель (его роль тут часто играет маломощный резистор с небольшим – до 5-ти Ом – сопротивлением). Далее проверяем транзисторы. Если все эти элементы целы, то стоит также проверить динистор (заменив его на заведомо целый). Все детали для замены и проверки можно брать из балластов компактных люминесцентных ламп – у них нередко разрушается колба, либо перегорает нить накала, оставляя целым балласт. В дополнение к сказанному выложу схемку – шпаргалку, детали, чаще всего выходящие из строя, обведены на ней красным (рис. 12). Схема, на первый взгляд, немного отличается от нашей, но принцип и детали в общих чертах одни и те же, так что серьезных затруднений в их определении не должно возникнуть.
Рис.12 Наиболее уязвимые элементы электронного балласта
