Что такое трансформатор. Начиная с 1830-х годов, трансформаторы стали важным компонентом в электрических и электронных схемах. И, несмотря на то, что новые передовые технологии в области электроники позволили снизить потребность в трансформаторах, они по-прежнему востребованы в различных устройствах.
Принцип работы трансформатора

Работа трансформатора основана на принципах электромагнетизма, и это позволяет уменьшать или увеличивать напряжения переменного тока. Опыты Майкла Фарадея в 19 веке показали, что изменения тока в проводнике (например, первичная обмотка трансформатора) влияет на изменение магнитного поля вокруг этого проводника. Если другой проводник (вторичная обмотка) находится непосредственно в области меняющегося магнитного поля, то в нем будет происходить наводка напряжения.

фото трансформатор
Коэффициент трансформации

Фарадей также подсчитали, что напряжение, индуцированное во вторичной обмотке будет иметь величину, которая зависит от коэффициента трансформации самого трансформатора. То есть, если вторичная обмотка имеет половину витков от числа витков первичной обмотки, то напряжение на вторичной обмотки будет в два раза ниже, чем напряжение на первичной обмотке. И на оборот, если вторичная обмотка имеет в два раза больше витков, чем у первичной обмотки, вторичное напряжение будет в два раза больше чем первичное напряжение.
Соотношение мощности обмоток

Поскольку трансформатор является пассивным компонентом схемы (не имеет никакого внешнего источника питания), он не может отдавать больше энергии, чем получает. Поэтому, если вторичное напряжение больше первичного напряжения на определенную величину, то ток вторичной будет меньше, чем ток первичной на ту же величину. То есть, если напряжение вторичной обмотки в два раза превышает напряжение в первичной, то ток во вторичной будет в два раза ниже, чем в первичной.

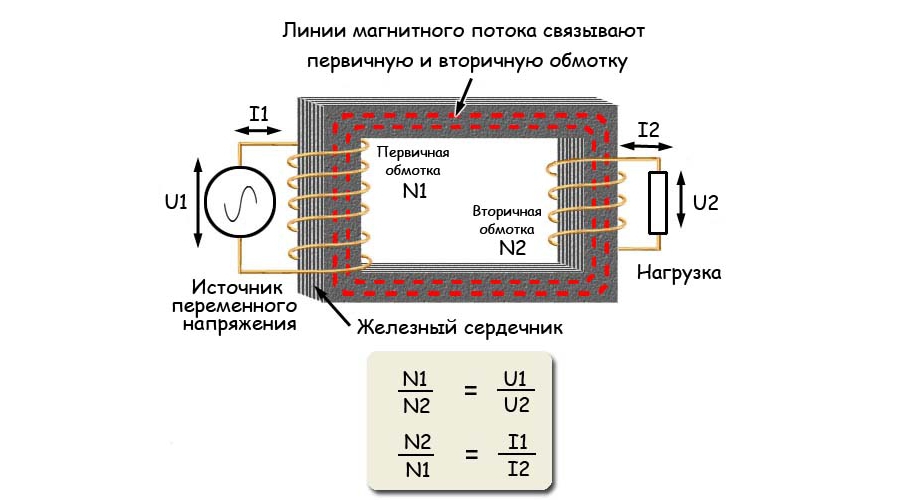

Работа трансформатора может быть описана двумя формулами, связывающие коэффициент трансформации с соотношением витков обмоток трансформатора.

    U1 = первичное напряжение.
    I1 = первичный ток.
    U2 = вторичное напряжение.
    I2 = вторичный ток.
    N1 = количество витков в первичной обмотке.
    N2 = число витков вторичной обмотки.

Потеря мощности в трансформаторе

Формулы, приведенные выше, относятся к идеальному трансформатору. У идеального трансформатора нет каких-либо потерь мощности, то есть мощность первичной обмотки (U1*I1) равна мощности вторичной обмотки (U2*I2).

В то время, как реальные трансформаторы могут быть чрезвычайно эффективным, некоторые потери все же будут происходить, поскольку не весь магнитный поток исходящий от первичной обмотки достигает вторичной обмотки. Потери мощности, которые происходят в трансформаторе бывают трех типов:
Потери мощности в обмотках

Данные потери могут произойти в обмотках, изготовленных из других металлов, чем медь. Потери проявляются в виде тепла, которое возникает в проводах обмоток. Потери мощности в обмотках трансформатора могут быть рассчитаны на основании тока в обмотке и его сопротивления по следующей формуле: P = I2*R2. Чтобы свести к минимуму потери, сопротивления обмоток должно быть низким, используя для этого обмоточные провода подходящего сечения.
Потери на гистерезис

Каждый раз, когда переменный ток вызывает намагничивание и размагничивание сердечника трансформатора (один раз в каждом цикле), вектор напряженности магнитного поля меняет свое направление и на это затрачивается определенное количество энергии.

При этом количество используемой энергии зависит от магнитного сопротивления материала сердечника. В больших сердечниках силовых трансформаторах, где потери на гистерезис представляют собой большую проблему, это решается путем применения специальной кристаллизованной стали, которая создает минимальное магнитное сопротивление.
Потери от вихревых токов

Поскольку железо или стальной сердечник является электрическим проводником в магнитной цепи, изменение тока в первичной обмотке будет иметь тенденцию генерировать ЭДС в сердечнике, а также и во вторичной обмотке. Ток ​​будет оказывать сопротивление изменению магнитного поля, возникающего в сердечнике. По этой причине эти вихревые токи должны быть снижены.

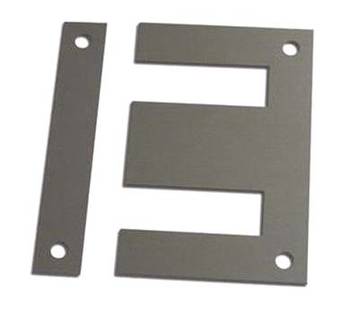

пластины для сердечника трансформатора

Поэтому железный сердечник изготавливают не из цельного куска железа, а собирают из тонких листов или пластин, причем каждая пластина имеет изолирующий слой в виде лака или оксидной пленки. Многослойные сердечники значительно уменьшают образование вихревых токов, не ухудшая при этом магнитных свойств сердечника.
Ферритовые сердечники трансформатора

В высокочастотных трансформаторах потери на вихревых токах снижают путем использования сердечников, выполненный из керамического материала, содержащего большое количество мелких частиц железа, цинка или порошка марганца. Керамика изолирует металлические частицы друг от друга, что дает такой же эффект, как и от тонких пластин и более эффективно при высоких частотах.

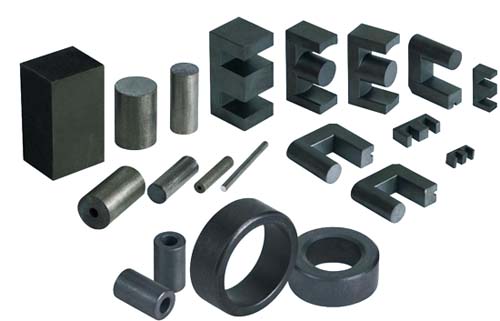

ферритовые сердечники трансформатора

Из-за применяемых способов снижения потерь, которые описаны выше, реальные трансформаторы приближаются к трансформаторам с идеальной производительностью. В крупных силовых трансформаторах, КПД составляет около 98%. Поэтому для большинства практических расчетов можно исходить из того, что трансформатор является «идеальным».
Соотношение вольт на виток обмотки

Трансформатор, имеющий в первичной обмотке 1000 витков и вторичной обмотке 100 витков, имеет коэффициент трансформации 1000:100 или 10:1. Поэтому 100 вольт, приложенное к первичной обмотке будет производить вторичное напряжение равное 10 вольтам.

Другой способ расчета напряжения трансформатора является соотношение вольт / на виток. Если подается 100 вольт к первичной обмотке содержащей 1000 витков, то на 1 виток приходится 0,1 вольт (100/1000). Поэтому каждые десять витков на вторичной обмотке будут создавать 1 вольт напряжения.
