1

Существуют различные методы обнаружения объектов с помощью датчиков. Это могут быть датчики индуктивные, емкостные, инфракрасные, механические и т. д.

В данной статье мы построим очень простой датчик отражения с использованием инфракрасного светодиода и фототранзистора.

В бесконтактных датчиках приближения чаще всего используется инфракрасный свет, и одна из причин – его не видно невооруженным глазом. Как правило, в ИК системах используется свет с длиной волны в районе 940 нм.

В экспериментальных целях, чтобы убедиться в том, что ИК светодиод в нашей схеме на самом деле светит, мы можем использовать камеру нашего телефона. Матрицы CCD (ПЗС матрицы) в недорогих камерах видят ИК-свет, поскольку не имеют никаких встроенных ИК-фильтров. Наш светящийся ИК-светодиод в телефоне будет виден как светящийся белый светодиод.

Инфракрасные элементы, такие как передатчики и приемники, можно найти в прозрачных и черных корпусах. На самом деле, это не черный, а «инфракрасный», но для нас он виден как черный. Задача такого темного корпуса — отфильтровать весь лишний спектр кроме спектра с длиной волны 940 нм. Это в свою очередь исключает ложные срабатывания при наличии посторонних источников света.

В нашей схеме мы будем использовать 5 мм ИК-светодиод. Мы запитаем его от источника 5 В. Единственное, что нам нужно будет сделать — это добавить в схему передатчика обычный резистор, чтобы ограничить ток, протекающий через светодиод.

Прямое напряжение ИК-светодиода составляет 1,2 В, а рабочий ток — 0,035 А. поскольку наш ИК-светодиод будет питаться от 5В, то мы возьмем резистор с сопротивлением 100 Ом и подключим его последовательно со светодиодом. На резисторе будет рассеиваться мощность около 0,13 Вт, поэтому достаточно использовать обычный углеродный резистор с номинальной мощностью 0,25 Вт.

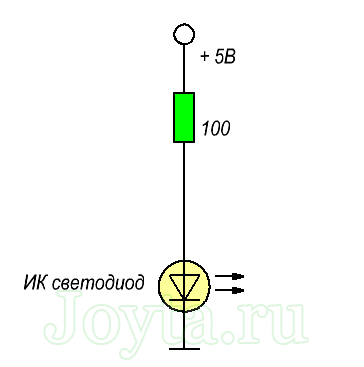

Принципиальная схема проста, помните только, что светодиод, необходимо подключить катодом к минусу (ножка, имеющая на корпусе скос).

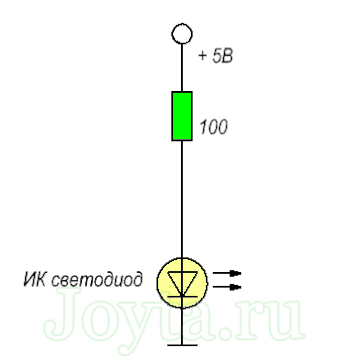

http://forumupload.ru/uploads/0019/8b/c2/36/t353986.gif
Фотоприемник мы построим в трех вариантах:

    простой фотоприемник — только для того, чтобы объяснить принцип работы фототранзистора;
    фотоприемник с усилителем в виде PNP-транзистора;
    фотоприемник с системой защиты от окружающего света.

Фототранзистор можно представить в качестве связующего звена, который становится проводником, когда на него попадает инфракрасный свет и изолятором когда свет отсутствует. Это, конечно. некоторое упрощение, поскольку фототранзисторы не работают в цифровом режиме (ноль/единица). Поэтому лучше будет сказать, что с увеличением интенсивности инфракрасного света, через фототранзистор будет протекать больший ток.

В нашей схеме мы используем 5 мм NPN ИК-фототранзистор в корпусе с инфракрасным фильтром. Помните, что ток, который может протекать через фототранзистор, составляет всего 3 мА. В нашем случае этого достаточно, чтобы слабо засветился светодиод.
http://forumupload.ru/uploads/0019/8b/c2/36/t943864.gif

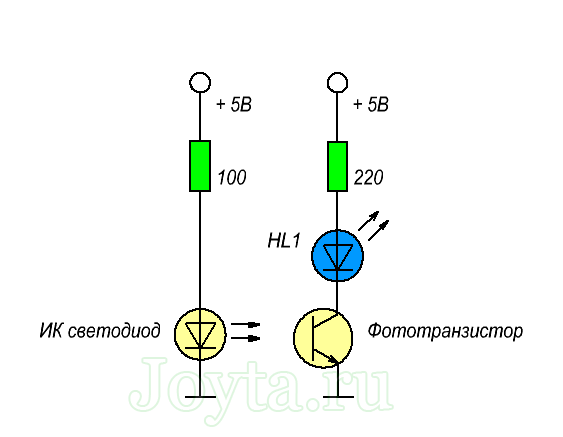

Возьмем синий 5 мм светодиод, подключим его последовательно с резистором с сопротивлением 220 Ом и фототранзистором. Таким образом, у нас получился простой, но работающий ИК-приемник.

Теперь, когда все собрано, направьте фототранзистор и ИК-светодиод вертикально вверх, и включите источник питания с напряжением 5В.

Синий светодиод будет слегка светиться, но когда вы поднесете руку к передатчику и приемнику, то светодиод загорится сильнее! Если светодиод горит постоянно, то выключите все лампы на вашем рабочем столе, в частности галогенные лампы, и прикройте окна, если солнечная погода.

Это простая, но работающая схема датчика приближения. Однако у этого варианта есть недостатки, которые мы должны устранить, чтобы получить практичное устройство. Но об этом мы поговорим уже в следующей статье.

Отредактировано Aleena Chris (11.01.2022 13:42:51)

2

В первой части мы построили очень простой датчик приближения, который способен обеспечить слабое свечение одного светодиода. Если бы к этому датчику мы подключили вместо светодиода, например, лампочку или электромагнитное реле, то наш фототранзистор однозначно был бы поврежден. Напомним, что максимально допустимый ток, который может проходить через наш 5 мм ИК-фототранзистор, составляет всего 3 мА.

Сегодня мы модернизируем наш датчик приближения так, чтобы он мог в состоянии включить лампу без плачевных последствий для фототранзистора. Если у вас нет небольшой лампочки, вы можете использовать светодиод, подключенный последовательно с соответствующим резистором.

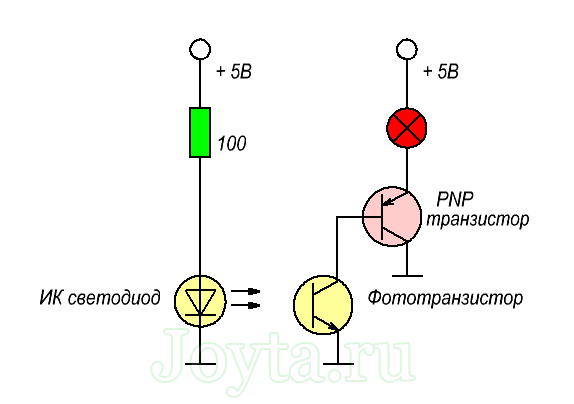

Для усиления тока мы будем использовать дополнительный PNP-транзистор (BC557). Совместно с фототранзистором он будет подключен по схеме Шиклаи. Давайте посмотрим схему:

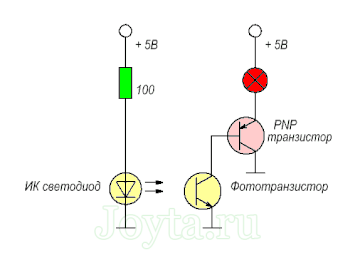

http://forumupload.ru/uploads/0019/8b/c2/36/t296874.gif
Напомним, что ток может протекать через фототранзистор, когда он освещен инфракрасным светом. В темноте фототранзистор закрыт. Второй PNP-транзистор, показанный на схеме, соединен своей базой с коллектором фототранзистора. PNP-транзистор открывается, когда с его базы течет ток.

На этом этапе работа системы становится простой — фототранзистор освещается, ток протекает из базы PNP транзистора через фототранзистор, что, в свою очередь, вызывает открытие PNP транзистора, в результате чего лампа загорается.

В такой конфигурации схема может управлять током до 100 мА. Это связано с максимально допустимым током коллектора транзистора BC557. Если 100 мА недостаточно, вы можете использовать более мощный транзистор, например BC327.
У нашей схемы все еще есть один существенный недостаток – датчик будет реагировать на свет из окружающей среды, а в крайних случаях, например, в солнечный день, лампочка будет гореть постоянно. Солнце и галогенные лампы излучают гораздо больше инфракрасного излучения, чем ИК-светодиод.
Как решить проблему ложного срабатывания на свет из окружающей среды — мы рассмотрим в следующей статье.

3

В двух предыдущих статьях (часть 1, часть 2) мы создали простой датчик приближения, который включал светодиод или лампочку после обнаружения отраженного от препятствия инфракрасного света, испускаемого ИК-диодом.

Однако проблема заключается в том, что фототранзистор также реагирует на инфракрасный свет, поступающий от других источников, например, свет от настольной лампы или солнечный свет. Сегодня мы постараемся решить эту проблему.

Давайте рассмотрим особенности всех нежелательных инфракрасных источников света, которые окружают нас. Они могут быть слабыми или сильными, могут быть далекими или близкими. Но общей чертой каждого из них является то, что излучаемое ими ИК-излучение является непрерывным.

Наши предыдущие схемы также излучали непрерывный ИК-свет, а фототранзистор – был настроен на непрерывное освещение. Если же мы будем генерировать световой сигнал с определенными параметрами (например, частотой), и приемник будет настроен только на такой сигнал, то мы избавимся от проблемы ложного срабатывания.

В нашей модернизированной схеме мы используем интегральный фотоприемник TSOP31236. На самом деле это инфракрасный приемник предназначен для систем дистанционного управления, но его низкая цена и универсальность позволяют использовать его в различных схемах.
http://forumupload.ru/uploads/0019/8b/c2/36/737813.jpg

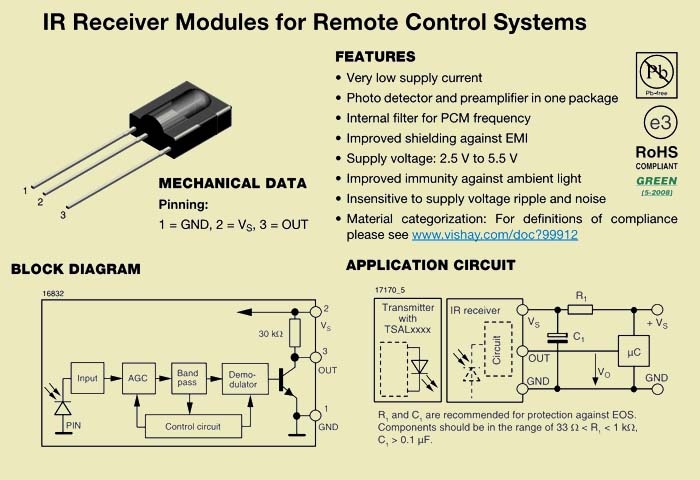

Ниже представлена распиновка фотоприемника TSOP31236, который имеет довольно необычный корпус. TSOP31236 состоит из фотодиода, полосового фильтра и простой системы вывода.

Обратите внимание на схему подключения приемника в нижнем правом углу. Мы видим там резистор R1 и конденсатор C1 вместе с пометкой, что эти элементы используются для защиты TSOP31236 от скачков питающего напряжения. Для удобства в нашей схеме мы не используем эти элементы, потому что в случае использовании аккумулятора в этих элементах нет необходимости.

Работа приемника заключается в том, что он обнаруживает вспышки инфракрасного света, следующие с частотой 36 кГц. Встроенные фильтры приводят к тому, что система нечувствительна к другим частотам.

В момент обнаружения соответствующего ИК-сигнала, открывается транзистор, показанный на диаграмме слева. После открытия этого транзистора ток может протекать через вывод OUT к земле GND. Если фотоприемник не обнаруживает ИК-сигнал, то транзистор закрыт и на выводе OUT появляется напряжение, равное напряжению питания, поскольку он подключен к Vcc через резистор 30кОм. Такой тип выхода называется выход с открытым коллектором.

С приемником разобрались. Теперь нам необходимо построить передатчик, который будет передавать соответствующий ИК-сигнал, то есть он должен мигать с помощью инфракрасного диода с определенной частотой (36кГц).

Возможностей много, и мы будем использовать в нашей схеме дешевый и популярный таймер NE555. Данная схема генерирует сигнал прямоугольной формы с частотой и заполнением, которые зависят от номиналов двух резисторов и одного конденсатора.
http://forumupload.ru/uploads/0019/8b/c2/36/705192.gif
Если у вас нет под рукой именно таких номиналов, которые указаны на схеме, вы можете подобрать другие, только чтобы полученный сигнал максимально был приближен к частоте 36кГц и с заполнением 50%.

И еще. Необходимо помнить, что вывод приемника TSOP31236 может обеспечить ток всего 5 мА. Если вам нужно управлять более мощной нагрузкой, то вы можете усилить ее, используя дополнительный PNP транзистор, подключенный по схеме Шиклаи, как во второй части.
