Маркировка полупроводниковых приборов по системе JIS-C-7012
Сообщений 1 страница 3 из 3
Поделиться220.01.2020 19:41:52
Система обозначений полупроводниковых приборов JIS (Япония)
JIS-C-7012 — стандарт, принятый EIAJ — Electronic Industries Association of Japan (Ассоциация электронной промышленности Японии)
Система обозначений полупроводниковых приборов JIS состоит из пяти элементов:
1-й элемент (цифра) - обозначает класс полупроводниковых приборов:
0 - Фотодиоды, фототранзисторы;
1 - Диоды;
2 - Транзисторы;
3 - Четырёхслойные приборы.
2-й элемент (буква "S") - обозначает, что данный прибор полупроводниковый (от Semiconductor)
3-й элемент (буква) - обозначает подкласс полупроводниковых приборов:
A - транзисторы p-n-p высокочастотные;
B - транзисторы p-n-p низкочастотные;
C - транзисторы n-p-n высокочастотные;
D - транзисторы n-p-n низкочастотные;
E - диоды Есаки;
F - тиристоры;
G - диоды Ганна;
H - однопереходные транзисторы;
J - полевые транзисторы с каналом p-типа;
K - полевые транзисторы с каналом n-типа;
M - симметричные тиристоры (триаки);
Q - светоизлучающие диоды;
R - выпрямительные диоды;
S - малосигнальные диоды;
T - лавинные диоды;
V - диоды с переменной ёмкостью (варикапы), pin-диоды, диоды с накоплением заряда;
Z - стабилитроны.
Примечание:
у фотодиодов и фототранзисторов данного (третьего) элемента в обозначении нет
4-й элемент - регистрационный номер, счёт начинается с 11
5-й элемент - усовершенствование прибора ("A" - первая модификация, "B" - вторая и т.д.)
Дополнительные индексы ("N", "M", "S") - требования специальных стандартов (промышленное, военное или космическое применение соответственно)
Примечание:
на малогабаритных корпусах очень часто два первых символа "2S" опускаются. Например, транзистор 2SC645 может маркироваться как C645.
Поделиться320.01.2020 19:43:37

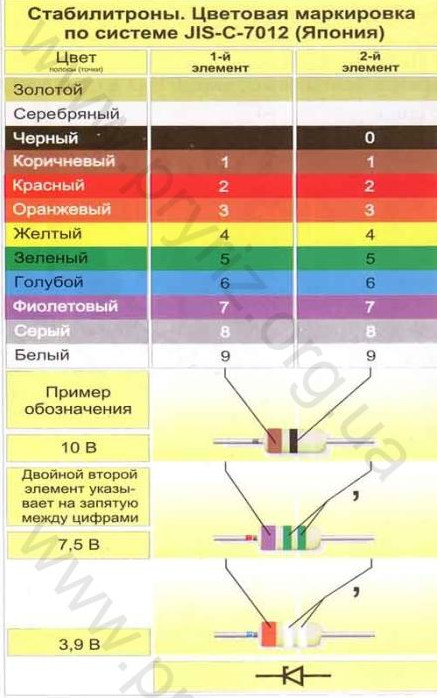

Цветовая маркировка стабилитронов по системе JIS-C-7012
