Диодные мосты однофазные KBPC

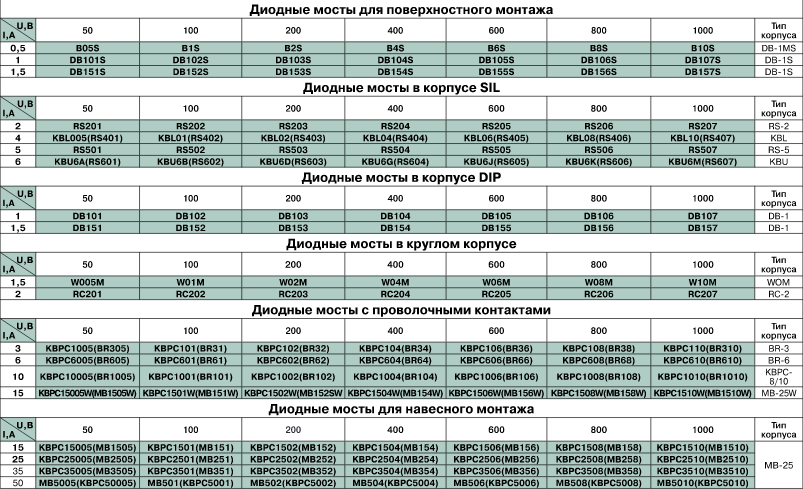

Диодные мосты KBPC50, KBPC35, KBPC25, KBPC15, KBPC10, KBPC8, KBPC6, KBPC1 – однофазные двухполупериодные преобразователи переменного тока в пульсирующий постоянный (четырехдиодная схема Гретца) в цепях с нагрузкой от 3А до 50А и обратным напряжением 50В – 1200В. На вход (обозначается как "Input" или тильдой "~") схемы подается переменный ток. В каждый из полупериодов входной ток проходит только через два диода. В результате, на выходе (обозначается как "DC Output" или значками "+" и "–") получаем ток, пульсирующий с частотой в два раза больше, чем частота входного. youtubeВидео: Диодные мосты однофазные KBPC Для сглаживания полученного пульсирующего постоянного тока используют фильтр, зачастую это конденсатор большой ёмкости.

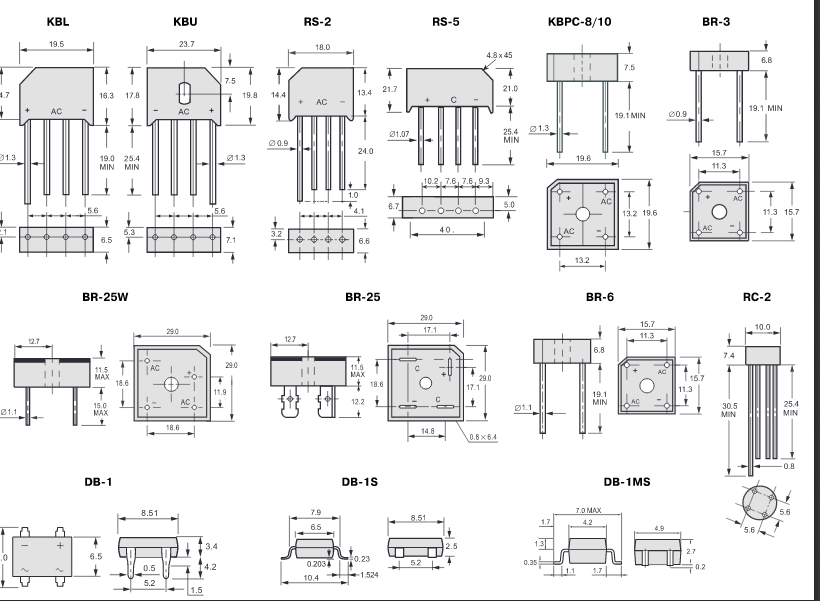

Диодные мосты KBPC отличаются высокой импульсной перегрузочной способностью и довольно низким прямым падением напряжения. Материал корпуса преобразователя – негорючий термостойкий пластик или электрически изолированный металл. Внутри корпус полностью капсулируется эпоксидной смолой. Рабочая частота – до 50Гц. Полярность моста указана на корпусе. Тип монтажа диодных сборок – по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы). Крепление проводов – с помощью подпайки или разъемов типа "мама". Для винтового крепления дополнительного охлаждения (радиаторы, охладители) в корпусе диодных мостов предусмотрено специальное крепежное отверстие. Повышенная рабочая температура среды составляет не более +150°С, пониженная рабочая температура – не ниже -55°С. Применяются диодные мосты KBPC в различных устройствах промышленного оборудования – преобразователи, блоки питания, схемы управления электродвигателями, зарядные устройства, регуляторы мощности.
