Схема двухполярного блока питания на 15 вольт
В этом обзоре канала “Обзоры посылок и самоделки от jakson” о простой схеме двухполярного блока питания с выходным напряжением на выходе 15 вольт. Cхема, которую будем собирать, не требует много деталей. Главное – найти то 2 регулятора 7815 и 7915. Их можно заказать в Китае.

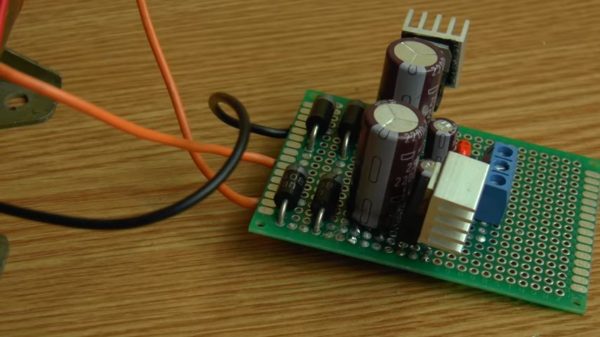

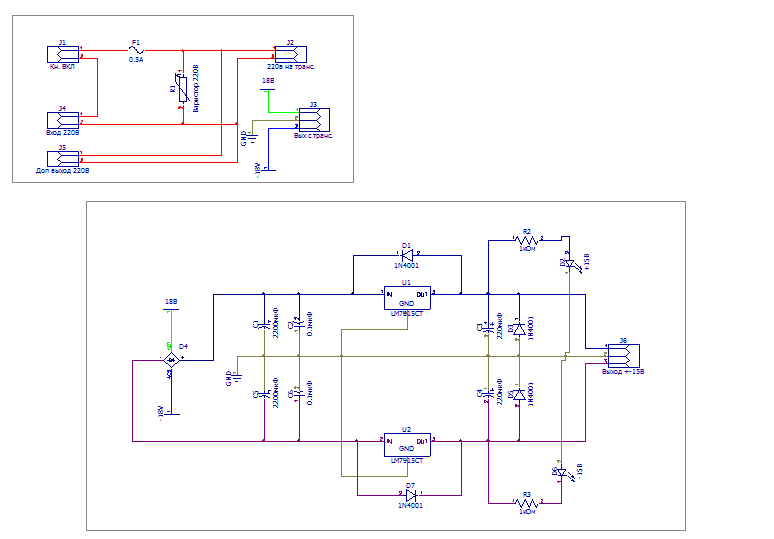

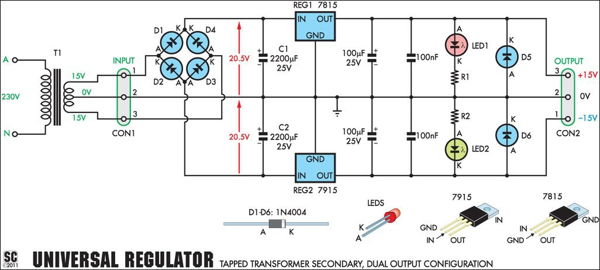

Схема двухполярного блока питания
В итоге на выходе должно получиться плюс 15 и минус 15 вольт двухполярного питания. Для этого нам понадобится специальный трансформатор, на выходе из которого сможем получить двухполярное питание со средней точкой.
Этого может добиться двумя методами. Например, если трансформатор построен так, что между двумя его контактами (в нашем случае +15 и -15) есть средняя точка, которая является контактом середины вторичной обмотки. Напряжение между средним и первым контактом будет 15 вольт, а между средним и последним тоже по 15. Между первым и последним – 30 вольт.
Изобретатели делают покупки в бюджетном китайском интернет-магазине.
Если в конструкции трансформатора не предусмотрена нужная нам точка, можно взять две вторичные обмотки с одинаковым напряжением. Серединная точка между ними будет средней точкой нашего 2-полярного питания. Так и сделаем. Будут не 2 обмотки, а 4, поскольку много вторичных обмоток в этом трансформаторе, соединим несколько, чтобы получить необходимое напряжение.
Будет использован старый советский военный трансформатор, которому уже более 30 лет. Несмотря на это, он отлично работает и по сути тут нечему ломаться, так как полностью залитый, он герметичный. Возможно его качество будет даже лучше, чем у современных китайских трансформаторов. Но его мощность всего лишь 60 ватт.
Поделиться309.02.2020 17:07:08
Двухполярное питание из однополярного
Недавно столкнулся со следующей проблемой, собрал два усилителя НЧ на TDA7294, следующим этапом была сборка импульсного блока двухполярного питания, но как-то не терпелось проверить работоспособность усилителей. Естественно трансформатора с двумя вторичными обмотками на нужное напряжение у меня не оказалось, да и вообще не было у меня трансформатора с двумя вторичными обмотками.
Покопавшись в своем барахле, нашел два не очень мощных трансформатора, каждый имел одну вторичную обмотку, но на разное напряжение. Далее я принял решение собрать плату, которая будет из одной вторичной обмотки делать двухполярное питание.

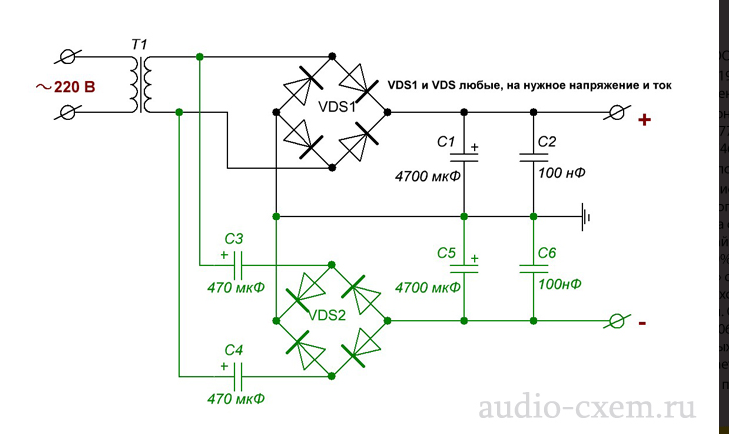

Устройство, преобразующее двухполярное питание из однополярного, имеет следующую схему:
Описываемый в этой статье преобразователь двухполярного питания из однополярного не работает с постоянным током на входе преобразователя. Работает только с переменным током. Суть устройства такова, что из одной вторичной обмотки можно сделать двухполярное питание.

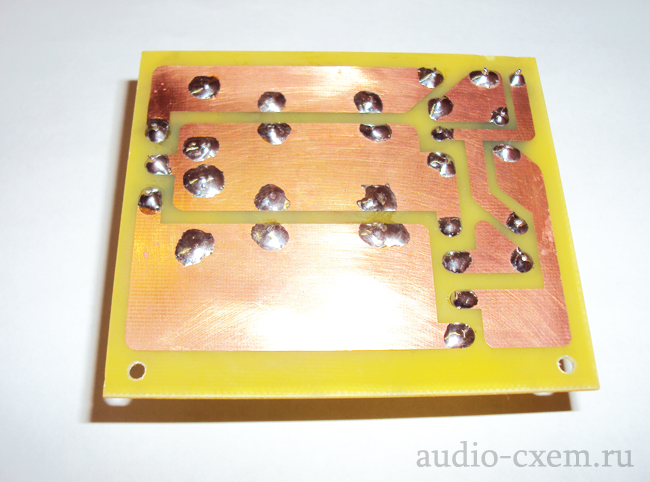

Печатная плата ЛУТ

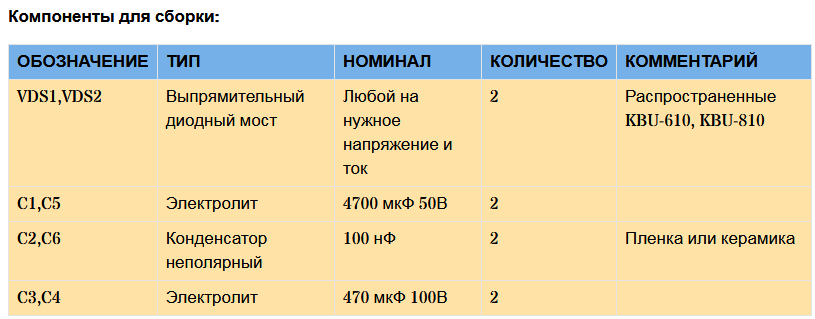

Диодные мосты выбирайте любые, какие есть, главное, чтобы по напряжению и току подходили. У меня лежали с давней распайки мосты RBA-401, током 4 Ампера, напряжением 95 Вольт. Для питания одной TDA7294 (+-30В) этого достаточно. Распространенные мосты KBU-610, KBU-810 и другие.

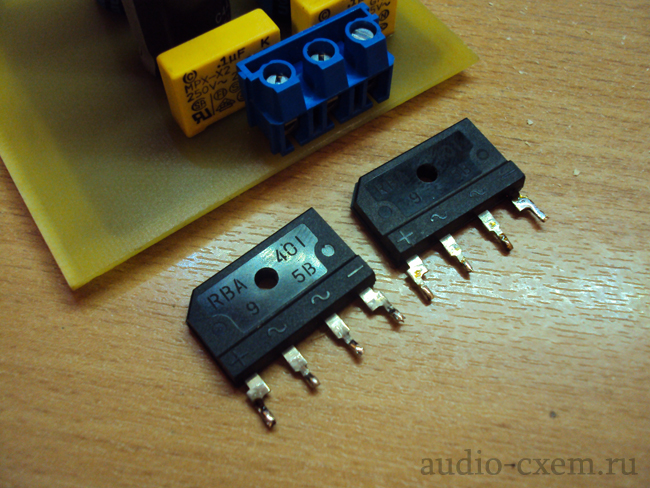

Диодные мосты RBA-401
Если вы захотите использовать данное устройство на напряжение больше 45 Вольт, то следует заменить конденсаторы C1,C5 на более высоковольтные. У меня не было электролитов ёмкостью 4700 мкФ, но были 2200 мкФ, их я и поставил 4 штуки.
Схема была найдена в интернете, но в ней нет ничего сложного и объяснять работу данного устройства я не буду.
