Особенности применения основных видов силовых диодов



Большое значение при проектировании преобразовательных устройств имеет правильный выбор типа силовых полупроводниковых приборов. В процессе расчетов проектировщик должен учитывать множество различных причин, влияющих на нормальную работу преобразователя:

    возникновение недопустимых перенапряжений при коммутации
    перегрев приборов из-за повышения температуры внутри конструкции преобразователя за счет нагрева силовых элементов схемы
    недостаточно мощный сигнал управления

Игнорирование хотя бы одной из этих причин исключает нормальную работу преобразователя.

Силовые полупроводниковые диоды предназначены для применения в преобразователях электроэнергии, а также в цепях постоянного и переменного тока различных силовых установок. Исходя из типа приборов, диоды могут применяться в качестве выпрямительных и для защиты от коммутационных перенапряжений, в системах возбуждения мощных турбогенераторов и синхронных компенсаторов, в низковольтных выпрямителях сварки и гальванического оборудования, в автомобильных и тракторных электрогенераторах.
Диоды низкочастотные (штыревое исполнение)

Диоды Д161-200, Д161-250, Д161-320, Д171-400 предназначены для применения в электротехнических и радиоэлектронных устройствах в цепях постоянного и переменного тока частотой до 500 Гц. Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц и многократные удары длительностью 2-15 мс с ускорением 147 м/с2. Это диоды прямой полярности, при этом анодом диодов является медное основание, катодом — гибкий вывод.
Диоды низкочастотные (таблеточное исполнение)

Диоды Д133-400, Д133-500, Д133-800, Д143-630, Д143-800, Д143-1000, Д253-1600 предназначены для применения в цепях постоянного и переменного тока частотой до 500 Гц в электротехнических устройствах общего назначения. Диоды устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

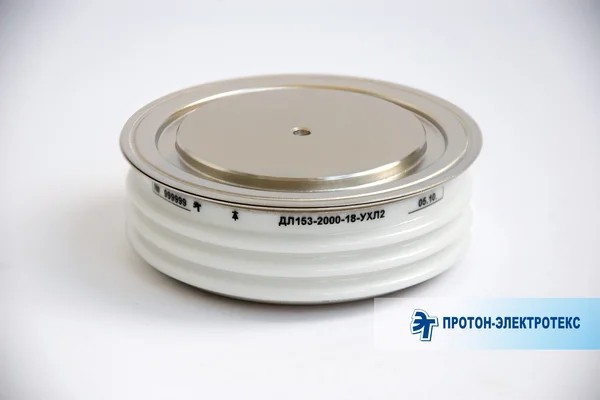

Диоды низкочастотные лавинные предназначены для применения в устройствах общего назначения частотой до 500 Гц. Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Диоды ДЛ 161-200, ДЛ 171-320 имеют штыревое исполнение. Анодом диодов является медное основание, катодом — гибкий вывод. Диоды ДЛ 123-320, ДЛ133-500 имеют таблеточное исполнение. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

Диоды быстровосстанавливающиеся (частотные)

Диоды ДЧ 261-250 и ДЧ 261-320 (штыревое исполнение), диоды ДЧ 243-500, 253-1000 и др. (таблеточное исполнение) применяются в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока частоты 2000 Гц и выше, в различных силовых установках, в которых требуются малые времена обратного восстановления и малые заряды восстановления. Эти диоды отличаются высокой нагрузочной способностью по току при высоких частотах.

Промышленные области применения основных типов силовых диодов:

    диоды Д 161, Д171 предназначены для применения в неуправляемых и полууправляемых выпрямительных мостах, в маломощной сварочной аппаратуре.
    диоды Д 123, Д133, Д143, Д153, Д173 используются в мощных электроприводах постоянного тока в промышленности и транспорте, в мощных сварочных аппаратах.
    диоды ДЛ161, ДЛ171, ДЛ123, ДЛ133, ДЛ143, ДЛ153, ДЛ173 предназначены для применения в выпрямителях для электролиза и гальваники, в источниках постоянного тока, в неуправляемых и полууправляемых выпрямительных мостах.
    диоды ДЧ261, ДЧ133, ДЧ143, ДЧ153 используются в мощных электроприводах постоянного тока в промышленности и транспорте, в выпрямителях для электрометаллургии, в инверторах, в преобразователях частоты для транспорта, в источниках бесперебойного питания.

Источник: АО «Протон-Электротекс»
