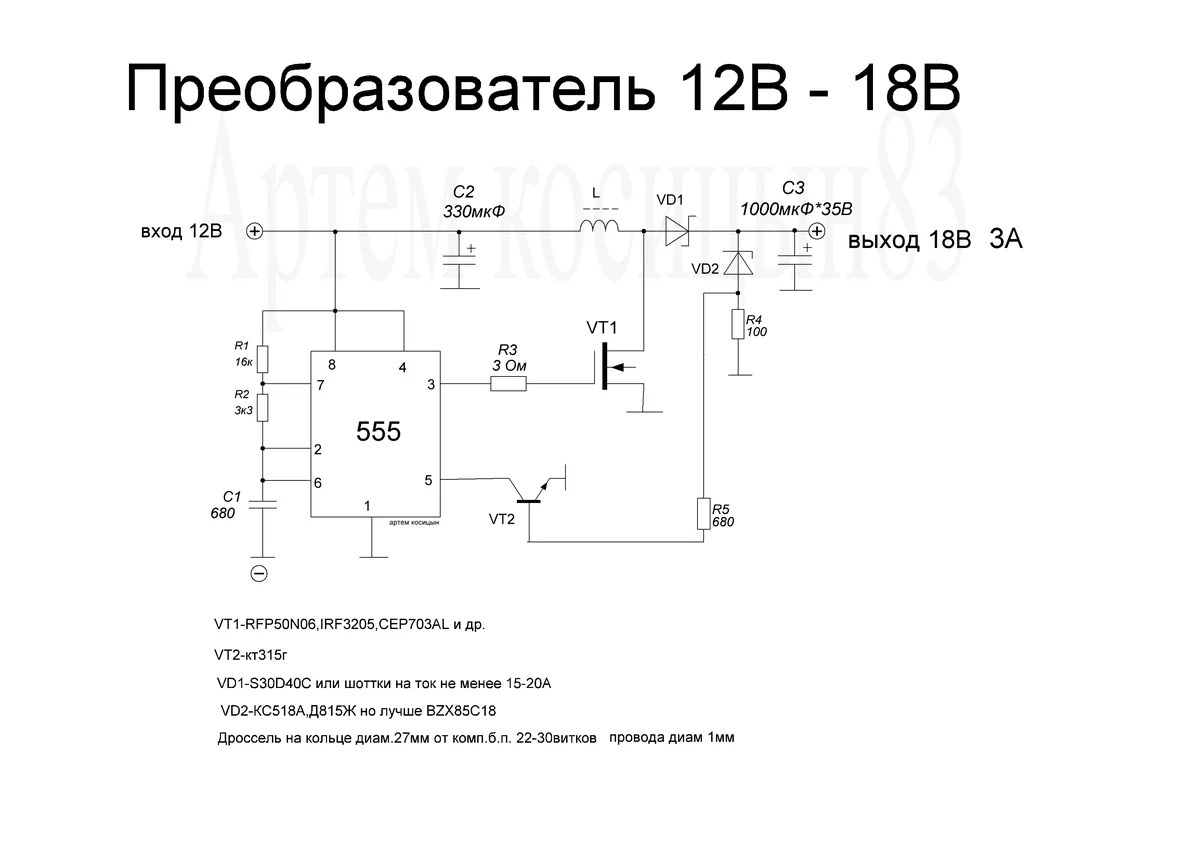

Преобразователь DC-DC 12-18в на таймере 555.
DC-DC преобразователь 12-18В на таймере 555 полевом транзисторе-ключе.Питание преобразователя от автомобильного аккумулятора.Ток нагрузки до 3А.На микросхеме 555 собран генератор прямоугольных импульсов.На дросселе L появляются импульсы самоиндукции,которые выпрямляются диодом Шоттки и заряжают конденсатор C3 до напряжения,которое задается стабилитроном VD2.Если на выходе должно быть другое напряжение,достаточно поменять стабилитрон на другое напряжение стабилизации.

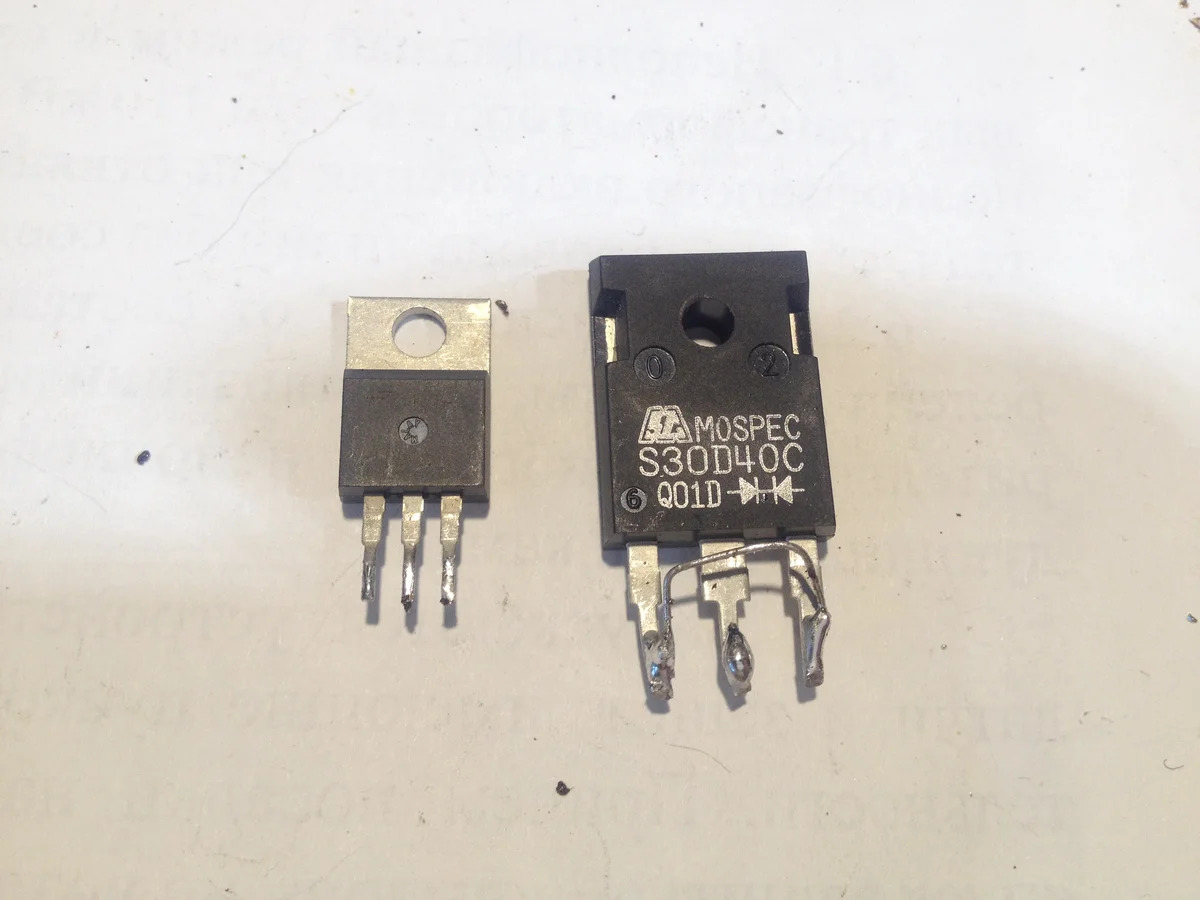

Диод выпрямителя S30D40C.Два диода подсоединены параллельно.

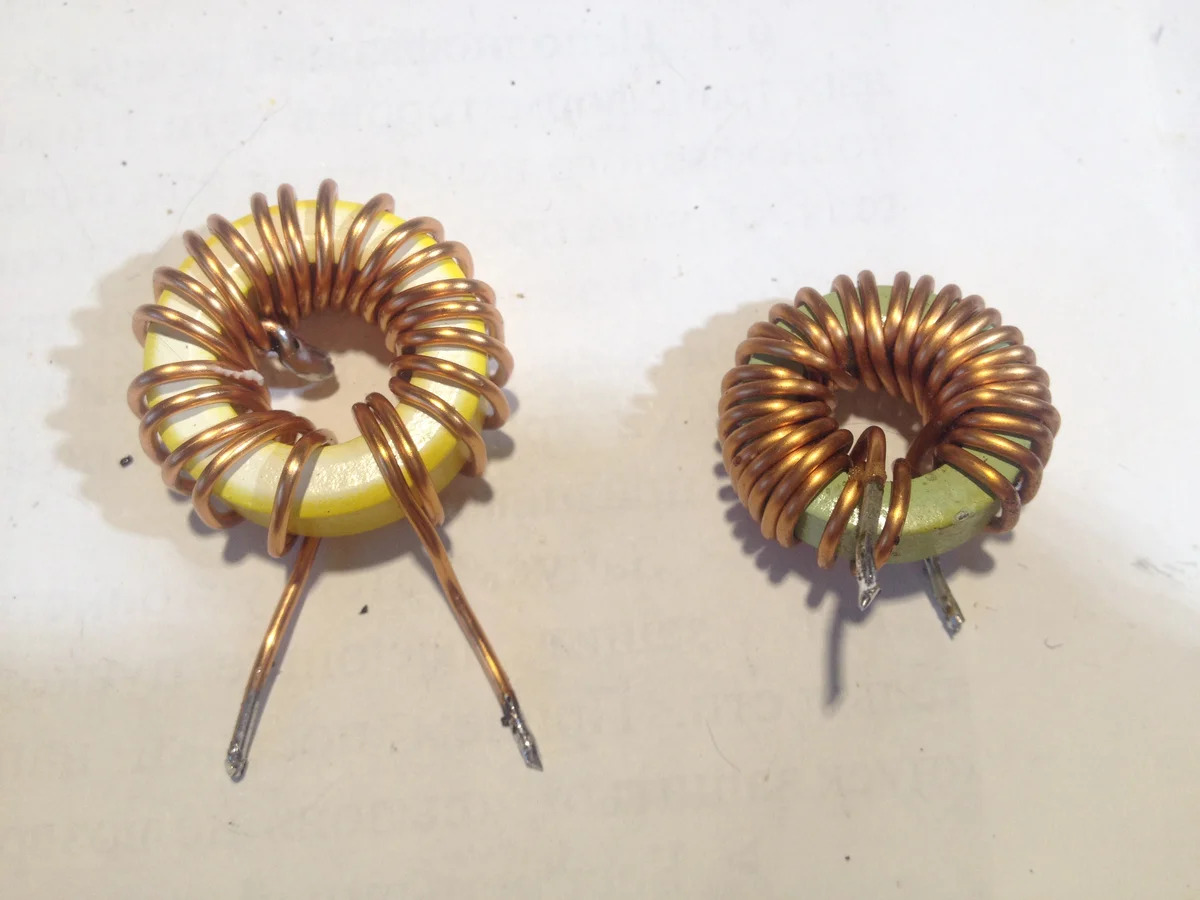

Дроссель взят из компьютерного блока питания.Количество витков 22-30,диаметр провода 1мм.

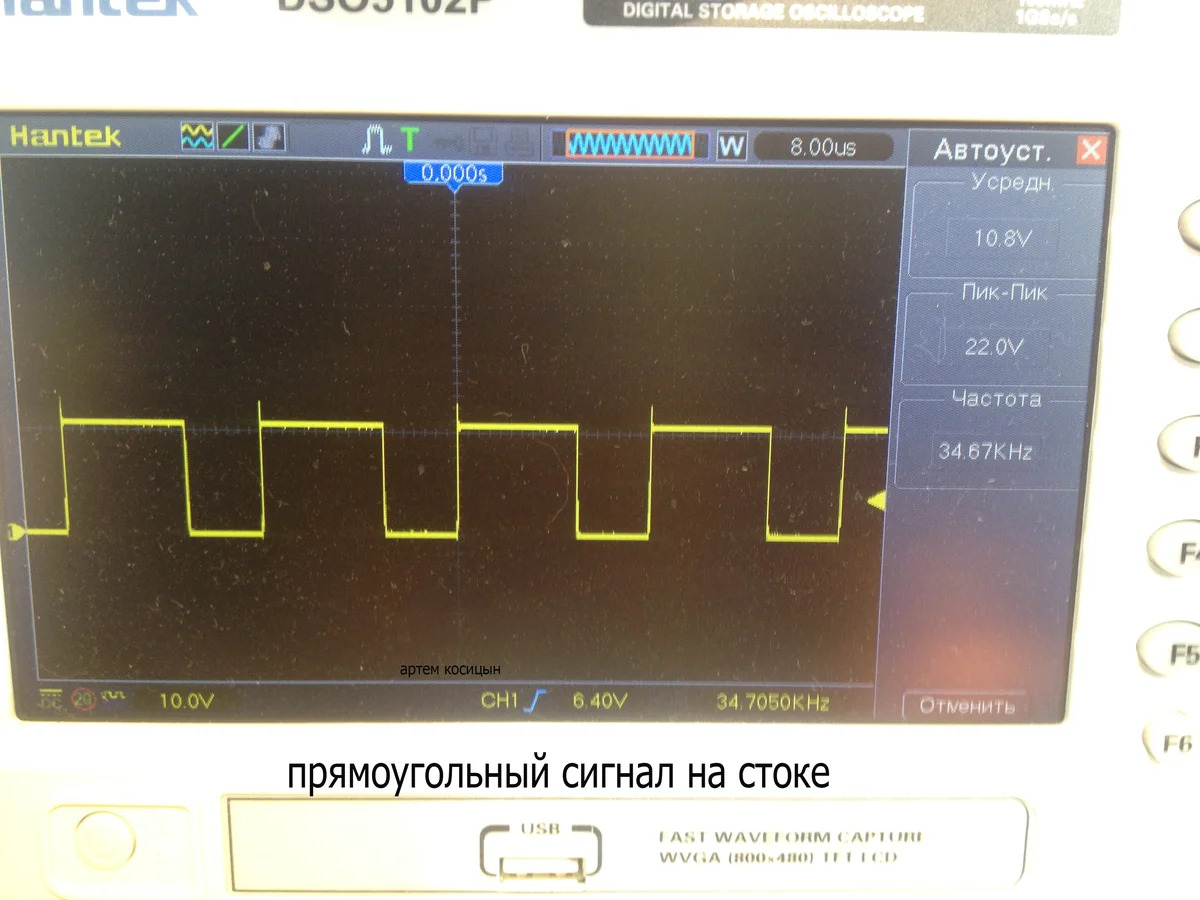

Сигнал с генератора на стоке полевого транзистора.Частота-34.7кГц.
