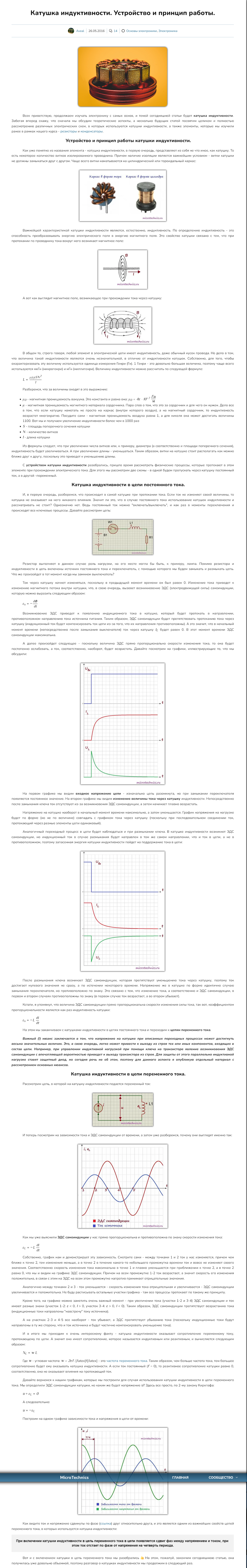

Катушка индуктивности

Катушка индуктивности – электронный компонент, представляющий собой винтовую либо спиральную конструкцию, выполненную с применением изолированного проводника.  Основным свойством катушки индуктивности, как понятно из названия – индуктивность. Индуктивность – это свойство преобразовать энергию электрического тока в энергию магнитного поля. Величина индуктивности для цилиндрической или кольцевой катушки равна

Где  ψ — потокосцепление, µ0 = 4π*10-7 – магнитная постоянная, N – количество витков, S – площадь поперечного сечения катушки.

Также катушке индуктивности присущи такие свойства как небольшая ёмкость и малое активное сопротивление, а идеальная катушка и вовсе их лишена. Применение данного электронного компонента отмечается практически повсеместно в электротехнических устройствах.

Цели применения различны:

    подавление помех в электрической цепи;
    сглаживание уровня пульсаций;
    накопление энергетического потенциала;
    ограничение токов переменной частоты;
    построение резонансных колебательных контуров;
    фильтрация частот в цепях прохождения электрического сигнала;
    формирование области магнитного поля;
    построение линий задержек, датчиков и т.д.
Применение в технике

Катушки индуктивности применяются:

    Для подавления помех, сглаживания пульсаций, накопления энергии, ограничения переменного тока, в резонансных (колебательный контур) и частотно-избирательных цепях; создания магнитных полей, датчиков перемещений, в считывающих устройствах кредитных карт, а также в самих бесконтактных кредитных картах.
    Катушки индуктивности (совместно с конденсаторами и резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и других. Такие катушки, соответственно, так и называют: контурная катушка, катушка фильтра и так далее.
    Две индуктивно связанные катушки образуют трансформатор

.

    Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме.
    При использовании для подавления помех, сглаживания пульсаций электрического тока, изоляции (развязки) по высокой частоте разных частей схемы и накопления энергии в магнитном поле сердечника катушку индуктивности называют дросселем.
    В силовой электротехнике (для ограничения тока при, например, коротком замыкании ЛЭП) катушку индуктивности называют реактором.
    Ограничители тока сварочных аппаратов выполняются в виде катушки индуктивности, ограничивая ток сварочной дуги и делая её более стабильной, тем самым позволяя получить более ровный и прочный сварочный шов.
    Катушки индуктивности используются также в качестве электромагнитов – исполнительных механизмов. Цилиндрическую катушку индуктивности, длина которой намного превышает диаметр, называют соленоидом. Кроме того, зачастую соленоидом называют устройство, выполняющее механическую работу за счёт магнитного поля при втягивании ферромагнитного сердечника.
    В электромагнитных реле катушки индуктивности называют обмоткой реле.
    Нагревательный индуктор – специальная катушка индуктивности, рабочий орган установок индукционного нагрева и кухонных индукционных печей.

По большому счёту, во всех генераторах электрического тока любого типа, равно как и в электродвигателях, их обмотки представляют собой катушки индуктивности. Следуя традиции древних изображения плоской Земли, стоящей на трёх слонах или китах, сегодня мы могли бы с большим основанием утверждать, что жизнь на Земле покоится на катушке индуктивности.

Добротность катушки индуктивности – это качество работы катушки в цепях переменного тока. Добротность катушки индуктивности определяют как отношение её индуктивного сопротивления к активному сопротивлению. Грубо говоря, индуктивное сопротивление – это сопротивление катушки переменному току, а активное сопротивление – это сопротивление катушки постоянному току и сопротивление, обусловленное потерями электрической мощности в каркасе, сердечнике, экране и изоляции катушки. Чем меньше активное сопротивление, тем выше добротность катушки и её качество. Таким образом, можно сказать, что чем выше добротность, тем меньше потери энергии в катушке индуктивности.

Индуктивное сопротивление определяется формулой:

Индуктивное сопротивление определяется формулой:

XL = ωL = 2πfL

Где ω = 2πf – круговая частота (f – частота, Гц); L – индуктивность катушки, Гн.

Добротность катушки индуктивности определяется формулой:

Q = XL / R = ωL / R = 2πfL / R

Где R – активное сопротивление катушки индуктивности, Ом.
Энергия магнитного поля тока

Вокруг проводника с током существует магнитное поле, которое обладает энергией. Откуда она берется? Источник тока, включенный в эл. цепь, обладает запасом энергии. В момент замыкания эл. цепи источник тока расходует часть своей энергии на преодоление действия возникающей ЭДС самоиндукции. Эта часть энергии, называемая собственной энергией тока, и идет на образование магнитного поля. Энергия магнитного поля равна собственной энергии тока.
Собственная энергия тока численно равна работе, которую должен совершить источник тока для преодоления ЭДС самоиндукции, чтобы создать ток в цепи.

Энергия магнитного поля, созданного током, прямо пропорциональна квадрату силы тока. Куда пропадает энергия магнитного поля после прекращения тока? – выделяется (при размыкании цепи с достаточно большой силой тока возможно возникновение искры или дуги).
