Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

    проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
    проведение ремонтных работ;
    необходимость устройства заземления;
    перепланировка помещений;
    изменение мест установки выключателей или розеток;
    выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.
Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

    Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
    Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
    Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
    Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.
Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.
Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

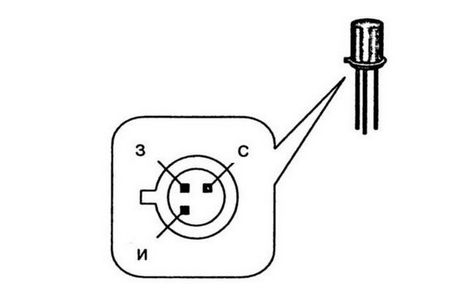

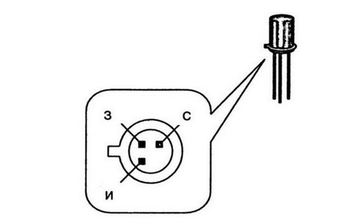

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

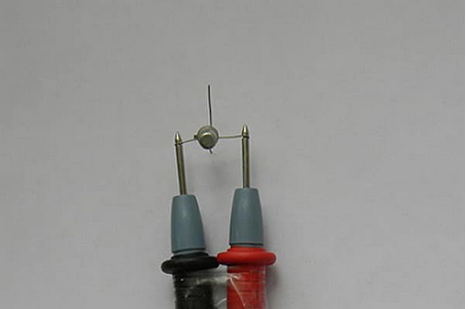

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

    прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
    транзистор медленно перемещают в непосредственной близости от поверхности стены;
    при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.
