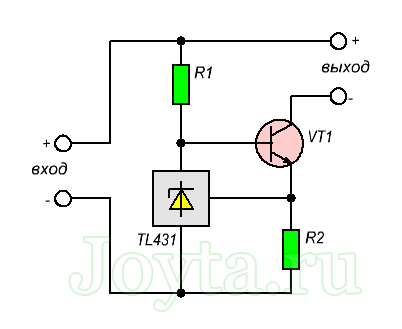

При изготовлении стабилизированных блоков питания может не оказаться под рукой нужного опорного стабилитрона. При наличии стабилитрона с меньшим напряжением можно воспользоваться приведенной на рис.1. схемой регулируемого стабилитрона.
Принцип работы схемы регулируемого стабилитрона заключается в том, что изменяя смещение в базе транзистора относительно эмиттера, меняется его внутреннее сопротивление, а следовательно подение напряжения на переходе эмиттер-коллектор транзистора. Напряжение стабилитрона и перехода эмиттер-коллектор транзистора складываются.
Нужное напряжение регулируемого стабилитрона подбирается при помощи резистора R1. Для настройки регулируемого стабилитрона временно вместо резистора R1 подключают переменный резистор, номиналом 10 кОм. После установки нужного напряжения, измеряют полученное сопротивление переменного резистора и устанавливают постоянный резистор близкого номинала.
В схеме регулируемого стабилитрона можно применить транзисторы КТ342А, КТ3102А.
