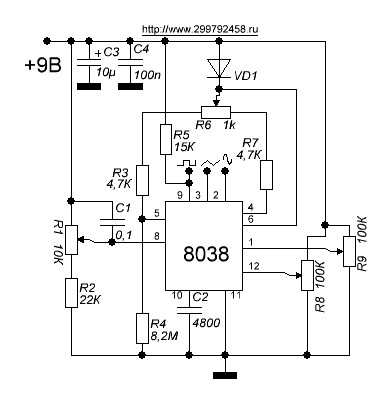

Предлагаемый генератор может быть использован для различных целей - как ЗЧ генератор, для проверки микросхем и др. Диапазон частот от 20 до 20000Гц, выходная частота регулируется потенциометром R1. Длительность импульса регулируется при помощи потенциометра R6, при помощи R8 R9 можно отрегулировать форму синусоидального сигнала.
*VD1 - 1N914
https://forumupload.ru/uploads/0019/8b/c2/18/73686.jpg
