Катушка индуктивности

Сообщений 1 страница 5 из 5

1

Словосочетание «катушка ниток» знакомо всем, но про катушку индуктивности  слышали, думаю, не все. Вот что вы себе представляете под словом «катушка» ? Ну… это, наверное, какая-нибудь фиговинка, на которой намотаны нитки, леска, веревка, да что угодно!  Катушка индуктивности представляет из себя точь-в-точь то же самое, но вместо нитки, лески или чего-нибудь еще там намотана обыкновенная медная проволока в изоляции. Изоляция может быть из бесцветного лака, из проводной изоляции, и даже из матерчатой.  Тут фишка такая, хоть и провода в катушке индуктивности очень плотно прилегают к друг другу, они все равно изолированы друг от друга.  Если будете мотать катушки индуктивности сами, ни в коем случае не вздумайте брать обычный медный голый провод!

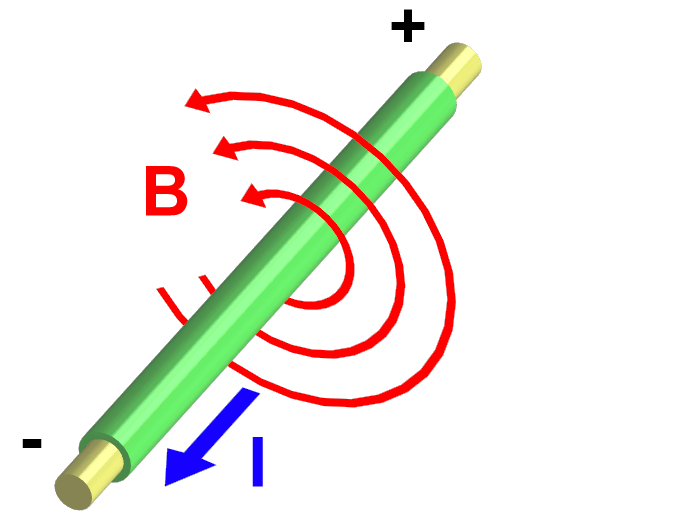

Любая катушка индуктивности, как ни странно, обладает индуктивностью 🙂  Индуктивность катушки измеряется в Генри (Гн), обозначается буковкой L и замеряется LC — метром. Что такое индуктивность? Давайте разбираться.  Если через  проводок прогнать электрический ток, то он вокруг себя создаст магнитное поле:

https://forumupload.ru/uploads/0019/8b/c2/6/t422847.png

де В — магнитное поле , I — сила тока.

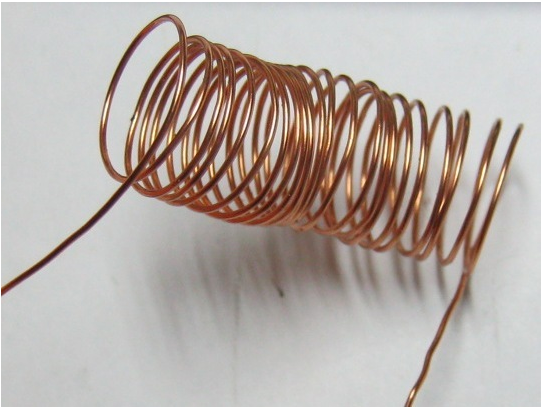

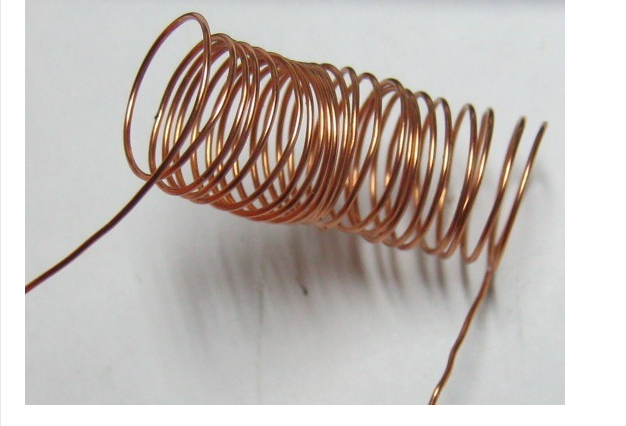

А давайте возьмем и намотаем в спиральку этот провод и подадим на его концы электрический ток:
https://forumupload.ru/uploads/0019/8b/c2/6/t265758.png

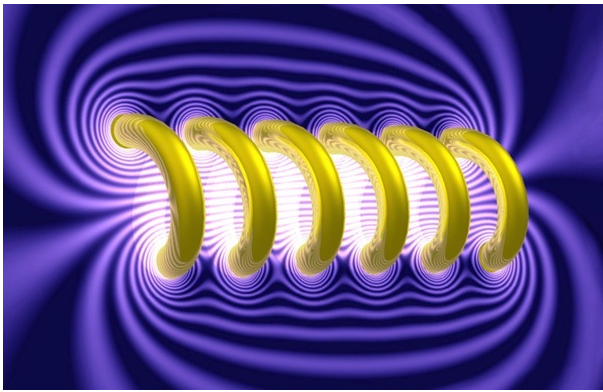

И у нас получилась вот такая картина с магнитными силовыми линиями:
https://forumupload.ru/uploads/0019/8b/c2/6/t691290.png

Грубо говоря, чем больше линий магнитного поля пересекут площадь этого соленоида, получается площадь цилиндра, тем больше будет магнитный поток (Ф). Так как по всей этой конструкции течет электрический ток, то значит в этот момент он обладает какой-то  Силой тока (I). А коэффициент между магнитным потоком и силой тока называется индуктивностью, и вычисляется так:
https://forumupload.ru/uploads/0019/8b/c2/6/t732362.png

С научной же точки зрения, индуктивность — это способность извлекать энергию из источника электрического тока и сохранять ее в виде магнитного поля. Если ток в катушке увеличивается, магнитное поле вокруг катушки расширяется, а если ток уменьшается — магнитное поле сжимается.  Катушка индуктивности обладает также очень интересными свойствами. При подаче на катушку электрического тока постоянного напряжения, в катушке возникает напряжение, противоположное напряжению электрического тока и оно потом исчезает через несколько долей секунд.  Это противоположное напряжение называется ЭлектроДвижущейСилой самоиндукции, или просто — ЭДС самоиндукции. Это ЭДС зависит от индуктивности катушки. Поэтому в момент подачи напруги на катушку Сила тока в течение долей секунд плавно меняет свое значение от 0 до некоторого значения, потому что напряжение,в момент подачи электрического тока, также меняет свое значение от ноля и до установившегося значения, согласно Закон Ома:
https://forumupload.ru/uploads/0019/8b/c2/6/t701527.png

где I — сила тока в катушке, U — напряжение в катушке, R — сопротивление катушки.

Как мы видим по формуле, напряжение меняется от нуля и до напряжения, подаваемого в катушку, следовательно и ток тоже будет меняться от нуля и до какого то значения. Сопротивление катушки постоянное

И второй прикол в катушке индуктивности заключается в том, что если мы разомкнем цепь катушка индуктивности — источник тока, то у нас ЭДС самоиндукции будет приплюсовываться к напряжению, которое мы подали на катушку. Следовательно и ток будет в самом начале больше, а потом тихонько спадет до нуля. Время спада  силы тока также зависит от индуктивности катушки.

Сделаем первые выводы о работе катушки индуктивности при подаче на нее постоянного тока. При подаче на катушку электрического тока, сила тока будет плавно увеличиваться, а при снятии электрического тока с катушки, сила тока резко возрастет в катушке и плавно убавиться до нуля. Короче говоря,сила тока в катушке мгновенно измениться не может. Это в электронике называют первым законом коммутации. Уфф, ну все, самое тяжелое позади :-).

Катушки индуктивности делятся в основном на два класса: с магнитным и  немагнитным сердечником. Снизу  на фото катушка с немагнитным сердечником.
Но где у нее сердечник? Воздух — это немагнитный сердечник :-).  Такие катушки также могут быть намотаны на какой-нибудь цилиндрической бумажной трубочке. Индуктивность катушек с немагнитным  сердечником используется, когда индуктивность не превышает 5 миллиГенри.
https://forumupload.ru/uploads/0019/8b/c2/6/t885626.png

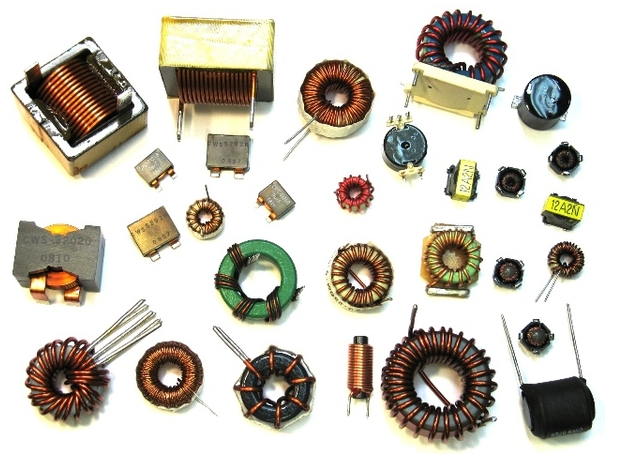

В основном используют сердечники из феррита и железных пластин. Сердечники повышают индуктивность катушек в разы. Сердечники в виде кольца (тороидальные) позволяют получить большую индуктивность, нежели просто сердечники из цилиндра.

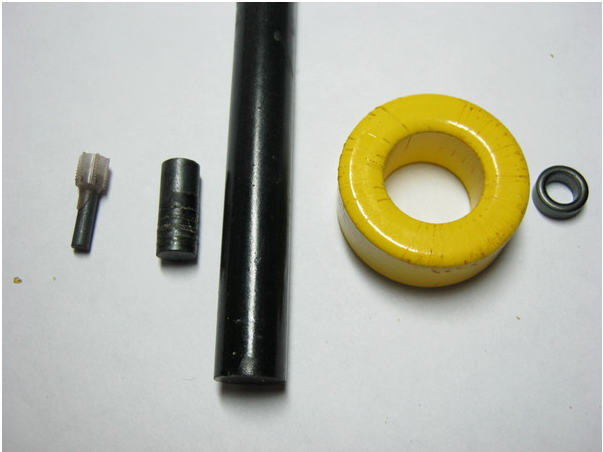

Для катушек средней индуктивности используются ферритовые сердечники:
https://forumupload.ru/uploads/0019/8b/c2/6/t603099.png

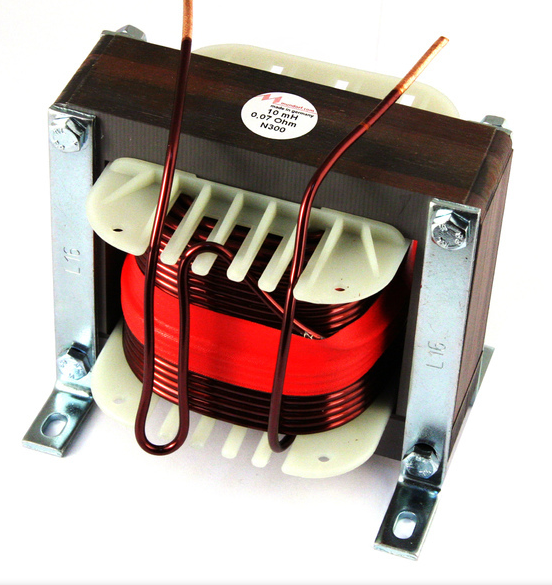

Катушки с большой индуктивностью делают как трансформатор с железным сердечником, но есть одно различие: у них имеется только одна первичная обмотка:

https://forumupload.ru/uploads/0019/8b/c2/6/t135062.png

От каких факторов зависит индуктивность катушки? Давайте проведем несколько опытов.  Я намотал катушку с немагнитным сердечником. Ее индуктивность настолько мала, что LC — метр мне показывает ноль.

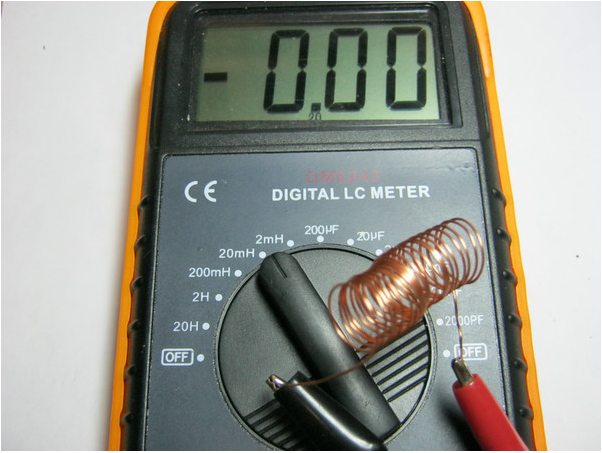

https://forumupload.ru/uploads/0019/8b/c2/6/t666559.png

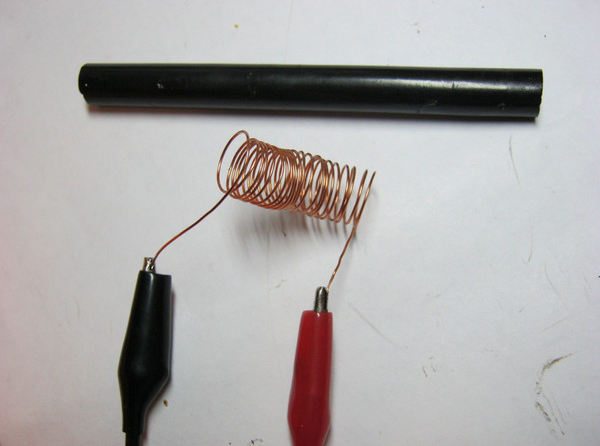

Имеется ферритовый сердечник
https://forumupload.ru/uploads/0019/8b/c2/6/t671690.png

Начинаю вводить катушку в сердечник на самый край
http://s4.uploads.ru/t/BpZ62.jpg
LC-метр  показывает 21 микроГенри.
Ввожу катушку на середину феррита
http://s4.uploads.ru/t/hANkw.jpg
35 микроГенри. Уже лучше.

Продолжаю вводить катушку на правый край феррита
http://s8.uploads.ru/t/PmMiA.jpg
20 микроГенри. Делаем вывод, самая большая индуктивность на цилиндрическом феррите возникает в его середине.  Поэтому, если будете мотать на цилиндрике, старайтесь мотать в середине феррита. Это свойство используется для плавного изменения индуктивности  в переменных катушках индуктивности
http://sh.uploads.ru/t/uBRpa.jpg
где

1 — это каркас катушки

2 — это витки катушки

3 — сердечник, у которого сверху пазик по маленькую отвертку. Вкручивая или выкручивая сердечник, мы тем самым изменяем индуктивность катушки.

Экспериментируем дальше. Давайте попробуем сжимать и разжимать витки катушки. Для начала ставим ее в середину и начинаем сжимать витки
http://sh.uploads.ru/t/htGFO.jpg
Индуктивность стала почти 50 микроГенри!

А давайте-ка попробуем расправим витки по всему ферриту
http://s3.uploads.ru/t/dS8Pb.jpg
13 микроГенри. Делаем вывод: для максимальной индуктивности мотать катушку надо «виток к витку».
Убавим витки катушки в два раза. Было 24 витка, стало 12
http://sh.uploads.ru/t/cknhQ.jpg
Совсем маленькая индуктивность. Убавил количество витков в 2 раза, индуктивность уменьшилась в 10 раз.  Вывод: чем меньше количество витков — тем меньше индуктивность. Индуктивность меняется не прямолинейно виткам.
Давайте поэкспериментируем с ферритовым кольцом
http://s8.uploads.ru/t/vLeDH.jpg
Замеряем индуктивность
http://s8.uploads.ru/t/C7PGD.jpg
15 микроГенри
Отдалим витки катушки друг от друга
http://s9.uploads.ru/t/MmGlt.jpg
Замеряем снова
http://s5.uploads.ru/t/vqzcs.jpg
Хм, также 15 микроГенри. Делаем вывод: расстояние от витка до витка  не играет никакой роли катушки индуктивности в тороидальном сердечнике.

Мотанем побольше витков. Было 3 витка, стало 9.
http://sa.uploads.ru/t/XIpfd.jpg
Замеряем
http://sd.uploads.ru/t/0qjkp.jpg
Офигеть! Увеличил количество витков  в 3 раза, а индуктивность увеличилась в 12 раз! Вывод: индуктивность меняется не прямолинейно виткам.

Если верить формулам для расчета индуктивностей, индуктивность зависит от «витков в квадрате». Эти формулы я здесь выкладывать не буду, потому как не вижу надобности. Скажу только, что индуктивность зависит еще от таких параметров, как сердечник (из какого материала он сделан), площадь поперечного сечения сердечника, длина катушки. Остальные факторы мы разобрали в опытах. Более подробно  про формулы расчета  здесь. Но лучше все таки изготовить катушку опытным путем с замером ее индуктивности на каждом этапе.
На схемах катушки индуктивности  обозначаются вот так
http://s4.uploads.ru/t/RXNBE.jpg
При последовательном соединении индуктивностей, их общая индуктивность равна сумме индуктивностей.
http://s3.uploads.ru/t/sDCTO.jpg
А при параллельном соединении получаем вот так:
http://s9.uploads.ru/t/0MFeV.jpg
При соединении индуктивностей должно выполняться правило, чтобы они были пространственно разнесены на плате. Это связано с тем, что при близком расположении друг друга их магнитные поля будут влиять с друг другом, и поэтому показания индуктивностей будут неправильны. Не ставьте на одну железную оську два и более тороидальных катушек, это может привести к неправильным показаниям общей индуктивности.
Также есть особый вид катушек индуктивностей. Это так называемые дроссели. Дроссель — это катушка индуктивности, задача которой создать в цепи большое сопротивление для переменного тока, чтобы подавить токи высоких частот. Постоянный ток через дроссель проходит без проблем. Почему это происходит, можете прочитать в этой статье. Обычно дроссели включаются в цепях питания усилительных устройств. Дроссели предназначены для защиты источников питания от попадания в них высокочастотных сигналов (ВЧ сигналов). На низких частотах (НЧ частоты) они используются в фильтрах цепей питания и обычно имеют металлические или ферритовые сердечники. Ниже на фото силовые дроссели:
http://s8.uploads.ru/t/y9nKz.jpg
Также существует еще один особый вид дросселей — это сдвоенный дроссель. Он представляет из себя две встречно намотанных катушки индуктивности. За счет встречной намотки и взаимной индукции более эффективны. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания, а также в звуковой технике.
http://s7.uploads.ru/t/OHo9p.jpg
Катушка индуктивности играет в электронике очень большую роль, особенно в приемо-передающей аппаратуре. На катушках индуктивности строятся также различные фильтры для электронной радиоаппаратуры, а в электротехнике ее используют также в качестве ограничителя скачка силы тока.
Ребята из Паяльника забабахали очень неплохой видос про катушку индуктивности. Советую посмотреть в обязательном порядке:

Отредактировано Igorec0 (12.02.2023 10:41:58)

2

Магнитное поле катушки с током. Электромагниты

Представление о катушке

Наибольший практический интерес представляет собой магнитное поле катушки с током. Чтобы получить катушку, надо взять изолированный проводник и намотать его на каркас. Такая катушка содержит в себе большое количество витков провода. Обратите внимание: эти провода намотаны на пластмассовый каркас и у этого провода есть два вывода (рис. 1).
http://s4.uploads.ru/t/EP6xO.jpg

Рис. 1. Катушка
Магнитное поле катушки с током

Исследованием магнитного поля катушки занимались два известных ученых: Андре-Мари Ампер и Франсуа Араго. Они выяснили, что магнитное поле катушки полностью соответствует магнитному полю постоянного магнита (рис. 2).
http://s3.uploads.ru/t/U3d92.jpg

Рис. 2. Магнитное поле катушки и постоянного магнита

Почему магнитные линии катушки имеют такой вид

Если через прямой проводник протекает постоянный ток, вокруг него возникает магнитное поле. Направление магнитного поля можно определить по «правилу буравчика» (рис. 3).
http://s3.uploads.ru/t/sAnu4.jpg

Рис. 3. Магнтное поле проводника

Сгибаем этот проводник по спирали. Направление тока остается таким же, магнитное поле проводника так же существует вокруг проводника, поле разных участков проводника складывается. Внутри катушки магнитное поле будет сосредоточено. В итоге получим следующую картину магнитного поля катушки (рис. 4).
http://s8.uploads.ru/t/dKa5V.jpg

Рис. 4. Магнитное поле катушки

Вокруг катушки с током имеется магнитное поле. Его, как и поле прямого проводника, можно обнаружить при помощи опилок (рис. 5). Линии магнитного поля катушки с током являются также замкнутыми.
http://sa.uploads.ru/t/vPqr7.jpg

Рис. 5. Расположение металлических опилок около катушки с током

Если катушку с током подвесить на тонких и гибких проводниках, то она установится так же, как магнитная стрелка компаса. Один конец катушки будет обращен к северу, другой – к югу. Значит, катушка с током, как и магнитная стрелка, имеет два полюса – северный и южный (рис. 6).
http://s8.uploads.ru/t/ceQJm.jpg

Рис. 6. Полюса катушки

Применение катушки с током в технике

На электрических схемах катушка обозначается следующим образом:
http://sg.uploads.ru/t/X7lai.jpg

Рис. 7. Обозначение катушки на схемах

Катушки с током широко используют в технике в качестве магнитов. Они удобны тем, что их магнитное действие можно изменять в широких пределах.

Магнитное поле катушки велико по сравнению с магнитным полем проводника (при одинаковой силе тока).

При пропускании тока через катушку вокруг нее образуется магнитное поле. Чем больший ток протекает по катушке, тем сильнее будет магнитное поле.

Его можно фиксировать с помощью магнитной стрелки или металлической стружки.
Также магнитное поле катушки зависит от количества витков. Магнитное поле катушки с током тем сильнее, чем больше число витков в ней. То есть мы можем регулировать поле катушки, изменяя количество ее витков или электрический ток, протекающий по катушке.
Электромагнит

Но самым интересным оказалось открытие английского инженера Стёрджента. Он продемонстрировал следующее: ученый взял и надел катушку на железный сердечник. Дело все в том, что, пропуская электрический ток по виткам этих катушек, магнитное поле многократно увеличивалось – и все железные предметы, которые находились вокруг, стали притягиваться к этому устройству (рис. 8). Это устройство получило название «электромагнит».
http://s8.uploads.ru/t/5cQrk.jpg

Рис. 8. Электромагнит

Когда сообразили сделать железный крючок и присоединить его к этому устройству, получили возможность перетаскивать различные грузы. Итак, что такое электромагнит?

Определение

Электромагнит – это катушка с большим количеством витков обмотки, надетая на железный сердечник, которая обретает свойства магнита при прохождении по обмотке электрического тока.

Электромагнит на схеме обозначается как катушка, а сверху располагается горизонтальная линия (рис. 9). Эта линия обозначает железный сердечник.
http://sa.uploads.ru/t/pNVGk.jpg

Рис. 9. Обозначение электромагнита

Когда мы изучали электрические явления, то говорили, что у электрического тока есть разные свойства, в том числе магнитные. И один из экспериментов, которые мы обсуждали, был связан с тем, что мы берем проволоку, присоединенную к источнику тока, наматываем на железный гвоздь и наблюдаем, как к этому гвоздю начинают притягиваться различные железные предметы (рис. 10). Вот это и есть простейший электромагнит. И теперь мы понимаем, что простейший электромагнит нам обеспечивают протекание тока в катушке, большое количество витков и обязательно – металлический сердечник.
http://s7.uploads.ru/t/LabWh.gif

Рис. 10. Простейший электромагнит
Применение электромагнитов

На сегодняшний день электромагниты очень широко распространены. Электромагниты работают практически везде и всюду. Например, если нам надо перетащить достаточно большие грузы, мы используем электромагниты. И, регулируя силу тока, мы будем, соответственно, силу либо увеличивать, либо уменьшать. Еще одним примером использования электромагнитов является электрический звонок.

Открытие и закрытие дверей и тормоза некоторых транспортных средств (например, трамвая) тоже обеспечиваются электромагнитами.

Список литературы

    Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. Физика 8 / Под ред. Орлова В.А., Ройзена И.И. – М.: Мнемозина.
    Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
    Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

    Инернет-портал «interneturok.ru» (Источник)
    Инернет-портал «interneturok.ru» (Источник)
    Инернет-портал «class-fizika.narod.ru» (Источник)

Домашнее задание

    Что представляет собой катушка?
    У любой ли катушки есть магнитное поле?
    Опишите простейший электромагнит.

3

Как сделать катушку Тесла своими руками.
http://s4.uploads.ru/t/Jl0RX.gif

Катушка Тесла представляет две катушки L1 и L2, которая посылает большой импульс тока в катушку L1. У катушек Тесла нет сердечника. На первичной обмотке наматывают более 10 витков. Вторичная обмотка тысячу витков. Еще добавляют конденсатор, чтобы минимизировать потери на искровой разряд.

http://sg.uploads.ru/t/p8BVi.jpg

Катушка Тесла выдает большой коэффициент трансформации. Он превышает отношение числа витков второй катушки к первой. Выходная разность потенциалов катушки Тесла бывает больше нескольких млн вольт. Это создает такие разряды электрического тока, что эффект получается зрелищным. Разряды бывают длины в несколько метров.

Принцип катушки Тесла
Чтобы понять, как работает катушка Тесла, нужно запомнить правило по электронике: лучше раз увидеть, чем сто услышать. Схема катушки Тесла простая. Это простейшее устройство катушки Тесла создает стримеры.

Из высоковольтного конца катушки Тесла вылетает стример фиолетового цвета. Вокруг нее есть странное поле, которое заставляет светиться люминесцентную лампу, которая не подключена и находится в этом поле.

Стример – это потери энергии в катушке Тесла. Никола Тесла старался избавляться от стримеров за счет того, чтобы подсоединить его к конденсатору. Без конденсатора стримера нет, а лампа горит ярче.

Катушку Тесла можно назвать игрушкой, кто показывает интересный эффект. Она поражает людей своими мощными искрами. Конструировать трансформатор – дело интересное. В одном устройстве совмещаются разные эффекты физики. Люди не понимают, как функционирует катушка.

Катушка Тесла имеет две обмотки. На первую подходит напряжение переменного тока, создающее поле потока. Энергия переходит во вторую катушку. Похожее действие у трансформатора.

http://s4.uploads.ru/t/BXtYL.jpg

Вторая катушка и Cs образуют дают колебания, суммирующие заряд. Некоторое время энергия держится в разности потенциалов. Чем больше вложим энергии, на выходе будет больше разности потенциалов.

http://s9.uploads.ru/t/HrvIC.jpg

Главные свойства катушки Тесла:

    Частота второго контура.
    Коэффициент обеих катушек.
    Добротность.

Коэффициент связи обуславливает быстроту передачи энергии из одной обмотки во вторичную. Добротность дает время сохранения энергии  контуром.
Подобие с качелями

Для лучшего понимания накапливания, большой разности потенциалов контуром, представьте качели, раскачивающиеся оператором. Тот же контур колебания, а человек служит первичной катушкой. Ход качели – это электрический ток во второй обмотке, а подъем – разность потенциалов.

Оператор раскачивает, передает энергию. За несколько раз они сильно разогнались и поднимаются очень высоко, они сконцентрировали в себе много энергии. Такой же эффект происходит с катушкой Тесла, наступает переизбыток энергии, случается пробивание и виден красивый стример.

Раскачивать колебания качелей нужно в соответствии с тактом. Частота резонанса – число колебаний в сек.

Длину траектории качели обуславливает коэффициент связи. Если раскачивать качели, то они быстро раскачаются, отойдут ровно на длину руки человека. Этот коэффициент единица. В нашем случае катушка Тесла с повышенным коэффициентом – тот же трансформатор.

Человек толкает качели, но не держит, то коэффициент связи малый, качели отходят еще дальше. Раскачивать их дольше, но для этого не требуется сила. Коэффициент связи больше, чем быстрее в контуре накапливается энергия. Разность потенциалов на выходе меньше.

Добротность – противоположно трению на примере качелей. Когда трение большое, то добротность маленькая. Значит, добротность и коэффициент согласовываются для наибольшей высоты качели, или наибольшего стримера. В трансформаторе второй обмотки катушки Тесла добротность – значение переменное. Два значения сложно согласовать, его подбирают в результате опытов.
Главные катушки Тесла

Тесла изготовил катушку одного вида, с разрядником. База элементов намного улучшилась, возникло много видов катушек, по подобию их также называют катушками Тесла. Виды называют и по-английски, аббревиатурами. Их называют аббревиатурами по-русски, не переводя.

    Катушка Тесла, имеющая в составе разрядник. Это начальная обычная конструкция. С малой мощностью это два провода. С большой мощностью – разрядники с вращением, сложные. Эти трансформаторы хороши, если необходим мощный стример.
    Трансформатор на радиолампе. Он работает бесперебойно и дает утолщенные стримеры. Такие катушки применяют для Тесла высокой частоты, они по виду похожи на факелы.
    Катушка на полупроводниковых приборах. Это транзисторы. Трансформаторы действуют постоянно. Вид бывает различным. Этой катушкой легко управлять.
    Катушки резонанса в количестве двух штук. Ключами являются полупроводники. Эти катушки самые сложные для настройки. Длина стримеров меньше, чем с разрядником, они хуже управляются.

Чтобы иметь возможность управлять видом, создали прерыватель. Этим устройством тормозили, чтобы было время на заряд конденсаторов, снизить температуру терминала. Так увеличивали длину разрядов. В настоящее время имеются другие опции (играет музыка).
Главные элементы катушки Тесла

В разных конструкциях основные черты и детали общие.

    Тороид – имеет 3 опции.Первая – снижение резонанса.
    Вторая – скапливание энергии разряда. Чем больше тороид, тем содержится больше энергии. Тороид выделяет энергию, повышает его. Это явление будет выгодным, если применять прерыватель.
    Третья – создание поля со статическим электричеством, отталкивающим от второй обмотки катушки. Эта опция выполняется самой второй катушкой. Тороид ей помогает. Из-за отталкивания стримера полем, он не бьет по короткому пути на вторую обмотку. От применения тороида несут пользу катушки с накачкой импульсами, с прерывателями. Значение наружного диаметра тороида в два раза больше второй обмотки.
    Тороиды можно изготовить из гофры и других материалов.
    Вторичная катушка – базовая составляющая Тесла.
    Длина в пять раз больше диаметра мотки.
    Диаметр провода рассчитывают, на второй обмотке влезало 1000 витков, витки наматывают плотно.
    Катушку покрывают лаком, чтобы защитить от повреждений. Можно покрывать тонким слоем.
    Каркас делают из труб ПВХ для канализации, которые продаются в магазинах для строительства.
    Кольцо защиты – служит для попадания стримера в первую обмотку, не повреждая. Кольцо ставится на катушку Тесла, стример по длине больше второй обмотки. Он похож на виток провода из меди, толще провода первой обмотки, заземляется кабелем к земле.
    Обмотка первичная – создается из медной трубки, использующейся в кондиционерах. Она имеет низкое сопротивление, чтобы большой ток шел по ней легко. Толщину трубы не рассчитывают, берут примерно 5-6 мм. Провод для первичной обмотки применяют с большим размером сечения.
    Расстояние от вторичной обмотки выбирается из расчета наличия необходимого коэффициента связи.
    Обмотка является подстраиваемой тогда, когда первый контур определен. Место, перемещая ее регулирует значение частоты первички.
    Эти обмотки изготавливают в виде цилиндра, конуса.

http://s3.uploads.ru/t/IT29J.jpg

    Заземление – это важная составляющая часть.
    Стримеры бьют в заземление, замыкают ток.
    Будет недостаточное заземление, то стримеры будут ударять в катушку.

Катушки подключены к питанию через землю.

Есть вариант подключения питания от другого трансформатора. Этот способ называется «магниферным».

Биполярные катушки Тесла производят разряд между концами вторичной обмотки. Это обуславливает замыкание тока без заземления.
http://s3.uploads.ru/t/qH8bS.jpg

Для трансформатора в качестве заземления применяют заземление большим предметом, проводящим электрический ток – это противовес. Таких конструкций немного, они опасны, так как имеет место высокая разность потенциалов между землей. Емкость от противовеса и окружающих вещей отрицательно влияет на них.

Это правило действует для вторичных обмоток, у которых длина больше диаметра в 5 раз, и мощностью до 20 кВА.
Катушка Тесла своими руками

Как изготовить что-то эффектное по изобретениям Тесла? Увидев его идеи и изобретения, будет сделана катушка Тесла своими руками.

Это трансформатор, создающий высокое напряжение. Вы можете трогать искру, зажигать лампочки.

Для изготовления нам нужен медный провод в эмали диаметром 0,15 мм. Подойдет любой от 0,1 до 0,3 мм. Вам нужно порядка двухсот метров. Его можно достать из различных приборов, допустим, из трансформаторов, либо купить на рынке, это будет лучше. Еще вам понадобится несколько каркасов. Во-первых, это каркас для вторичной обмотки. Идеальный вариант – это 5 метровая канализационная труба, но, подойдет что угодно диаметром от 4 до 7 см, длиной 15-30 см.

Для первичной катушки вам понадобится каркас на пару сантиметров больше первого. Также понадобится несколько радиодеталей. Это транзистор D13007, либо его аналоги, небольшая плата, несколько резисторов, 5, 75 килоом 0,25 Вт.

Проволоку мотаем на каркас около 1000 витков без перехлестов, без больших промежутков, аккуратно. Можно управиться за 2 часа. Когда намотка закончена, намазываем обмотку лаком в несколько слоев, либо другим материалом, чтобы она не пришла в негодность.

Намотаем первую катушку. Она мотается на каркасе больше и мотается проводом порядка 1 мм. Здесь подойдет провод, порядка 10 витков.

Если изготавливать трансформатор простого типа, то состав его – это две катушки без сердечника. На первой обмотке около десяти витков толстого провода, на второй – не менее тысячи витков. При изготовлении, катушка Тесла своими руками имеет коэффициент в десятки раз больше, чем число витков второй и первой обмоток.
http://sg.uploads.ru/t/mWsDi.jpg

Выходное напряжение трансформатора будет достигать миллионы вольт. Это дает красивое зрелище в несколько метров.

Сложно намотать катушку Тесла своими руками. Еще труднее создать облик катушке для привлечения зрителей.

Сначала необходимо определиться с питанием в несколько киловольт, закрепить к конденсатору. При лишней емкости изменяется значение параметров диодного моста. Далее, подбирается промежуток искры для создания эффекта.

    Два провода скрепляются, оголенные концы были повернуты в сторону.
    Выставляется зазор из расчета пробивания немного большем напряжении данной разности потенциалов. Для переменного тока разность потенциалов будет выше определенного.
    Подключается питание катушке Тесла своими руками.
    Наматывается вторичная обмотка 200 витков на трубу из изоляционного материала. Если все изготовлено по правилам, то разряд будет хороший, с ветвями.
    Заземление второй катушки.

Получается катушка Тесла своими руками, которую можно изготовить дома, владея элементарными познаниями в электричестве.
Безопасность

Вторичная обмотка находится под напряжением, способным убить человека. Ток пробивания достигает сотен ампер. Человек может выжить до 10 ампер, поэтому не нужно забывать о мехах защиты.
Расчет катушки Тесла

Без расчетов можно изготовить слишком большой трансформатор, но разряды искры сильно разогревают воздух, создают гром. Электрическое поле выводит из строя электрические приборы, поэтому трансформатор необходимо располагать подальше.

Для расчета длины дуги и мощности расстояние между проводами электродов в см делится на 4,25, далее производится в квадрат, получается мощность (Вт).

Для определения расстояния корень квадратный от мощности умножается на 4,25. Обмотка, создающая разряд дуги в 1,5 метра, должна получать мощность1246 ватт. Обмотка с питанием в 1 кВт создает искру в 1,37 м длины.
Бифилярная катушка Тесла

http://sd.uploads.ru/t/nB7yJ.jpg

Такой метод намотки провода распределяет емкость больше, чем при стандартной намотке.

Такие катушки обуславливают приближения витков. Градиент конусообразный, а не плоский, в середине катушки, или с провалом.

Емкость тока не изменяется. Из-за сближения участков разность потенциалов между витков во время колебаний повышается. Следовательно, сопротивление емкости при большой частоте в несколько раз снижается, а емкость увеличивается.

4

Катушки индуктивности с ферритовыми сердечниками

Радиотехническая промышленность выпускает миниатюрные катушки с ферритовыми сердечниками, намотанные на секционированные каркасы (рис. 6) для приемников с переключателями клавишного типа.

Каркас для контуров промежуточной частоты (рис. 6,г) сверху и снизу имеет ферритовые кольца, увеличивающие индуктивность катушки, причем одно из колец (на рисунке — верхнее) запрессовано в тело самого каркаса. Внутри верхней части каркаса имеется нарезка М5Х0,5 для подстроечного сердечника, который показан на рис. 6,е. Стержень сердечника для катушек коротковолнового диапазона изготовляют из феррита марки Ф-100, а для остальных катушек—из феррита марки Ф-600. Чтобы отличить сердечники друг от друга, на них обычно ставят цветные метки. Полистироловая головка всех сердечников имеет нарезку М5Х0,5 и шлиц под отвертку
.http://sd.uploads.ru/t/krfxI.png
Рис. 6. Миниатюрные катушки с ферритовыми сердечниками.

а и б— каркасы для катушек коротковолнового диапазона; в — каркас для катушек средне- и длинноволнового диапазонов; г — каркас для контура промежуточной частоты; д—секция для намотки антенных катушек связи; е —ферритовый сердечник; ж, з, ы, к, л, м—типовая намотка катушек; н—трансформатор промежуточной частоты; о, п, р, с, т—нетиповая намотка катушек.

Кольца к каркасу (рис. 6,а) делают из феррита марки Ф-600. Каркасы с такими кольцами могут работать на частотах до 1 600 кгц. Для более высоких частот выпускают .каркасы с кольцами из феррита марки Ф-100. В отличие от обычных они имеют не две, а три более узкие секции и могут применяться на частотах до 12 Мгц.

Для крепления катушек в крепежной плате вырезают фигурные отверстия, соответствующее по форме нижней (а у каркаса, приведенного на рис. 6,г — верхней) части каркаса. Каркас на клею вставляют в это отверстие и немного поворачивают по часовой стрелке. Каркас при этом прочно заклинивается в отверстии платы. Если вырезать фигурное отверстие в крепежной плате трудно, то можно спилить спиральный прилив на конце каркаса и укрепить катушки в круглом отверстии. В тех случаях, когда верхняя часть каркаса не используется для катушек связи, каркас можно вклеивать в крепежную плату верхним гладким цилиндрическим концом. В этом случае в плате также достаточно просверлить круглое отверстие.

Все миниатюрные катушки, за исключением катушек коротковолнового диапазона, намотаны внавал. Каждую катушку вместе с катушкой связи наматывают на отдельном каркасе. На рис. 6,ж показаны катушки входного контура приемника прямого усиления Lс и Lд. Обмотка каждой катушки равномерно занимает все четыре секции каркаса. В катушках детекторного контура такого приемника имеется обмотка обратной связи, намотанная внавал без щечек на верхней части каркаса (рис. 6,з).

Катушки Lc и входного контура супергетеродинного приемника намотаны на каркасе в так же, как контурные катушки приемника прямого усиления, а соответствующие им антенные катушки La. с и La. д наматывают на специальных полистироловых шпульках д, которые надевают на верхнюю часть каркаса в и приклеивают к нему клеем БФ (рис. 6,и).

Антенную катушку коротковолнового диапазона входного контура наматывают в один слой витком к витку на верхней части каркаса а (рис. 6,м).

Катушки коротковолнового диапазона как входного контура, так и контура гетеродина наматывают в один слой виток к витку между приливами, имеющимися на каркасе. В отверстиях этих приливов закрепляют концы катушек (рис. 6,л и м).

Гетеродинные катушки Lr.c и Lr.д занимают на каркасе в три нижние секции (рис. 6,k). В контуре гетеродина, собранного по трехточечной схеме, верхнюю секцию каркаса оставляют свободной, а в контуре гетеродина с индуктивной обратной связью — заполняют обмоткой обратной связи. Соответствующую обмотку обратной связи на гетеродинную катушку коротковолнового диапазона можно намотать -поверх контурной катушки Lr.k, предварительно обернув ее полоской бумаги. Заметим, что таким же образом при отсутствии каркаса а можно, используя каркас б, намотать ,во входном контуре антенную катушку La. к (см. рис. 3,а).

Трансформатор промежуточной частоты на 465 кгц показан на рис. 6,«. Крепежную плату с катушками и деталями контуров при помощи двух винтов и поддерживающих трубок крепят к верхней крышке экрана, а экран в свою очередь—к шасси, через специальные отверстия которого пропускают провода от контуров. Подстраивают контуры через отверстия в верхней крышке экрана. Размеры крепежной платы трансформатора 30X56 мм, а ширина и длина экрана соответствуют размерам крепежной платы.

До сих пор мы говорили об использовании готовых каркасов по их прямому назначению. Однако у радиолюбителя может не оказаться каркасов некоторых типов, зато другие будут в избытке. В этом случае, например, коротковолновые каркасы о и б можно использовать для намотки катушек средневолнового и длинноволнового диапазонов, а также контуров промежуточной частоты. Для этого верхний прилив на каркасе аккуратно спиливают и на каркас наклеивают бумажные полоски шириной 2,5 мм и щечки так, чтобы на каркасе образовались одинаковые секции. Секции контурной катушки располагают в нижней части каркаса вплотную к нижнему приливу, а секцию катушки связи — в верхней части каркаса. Все контурные катушки имеют по три одинаковые секции, а катушки связи— одну или две секции в зависимости от числа витков.
http://sg.uploads.ru/t/5LZ7P.png
Отделяются они друг от друга свободной секцией такой же ширины, как и остальные. При отсутствии катушки связи верхнюю часть каркаса оставляют свободной. Наружный диаметр щечек выбирают таким, чтобы в секциях поместилось нужное число витков.

На рис. 6 и в табл. 3 катушки, намотанные таким способом, обозначаются с индексом I.

Контурные катушки в этом случае равномерно размещают в двух основных секциях каркаса между ферритовыми кольцами, а соответствующие им катушки связи — на верхней половине каркаса. Спиральный прилив, имеющийся на этой части каркаса, предварительно спиливают. Катушки обратной связи Lо. с и Lо. д наматывают на верхнюю часть каркаса внавал без щечек (рис. 6,р), а антенные катушки La.с и  La. д — на шпульку д, которую надевают на верхнюю часть каркаса (рис. 6,с)„ Приклеивают такие катушки к крепежной плате непосредственно нижним ферритовым кольцом.

Если специальная шпулька д отсутствует, ее можно заменить двумя щечками, приклеенными обычным способом к верхней части каркаса

Гетеродинные катушки и катушки входных контуров приемника прямого усиления наматываются на каркас г без каких бы то ни было его изменений (рис. 6,т).

Если нет специального каркаса, катушки контуров промежуточной частоты Lп2 можно намотать на каркасе так, как показано на рис. 6,ж. На таком же каркасе можно намотать и аінтенные фильтры промежуточной частоты. Данные миниатюрных катушек (число витков, марка и диаметр провода, тип каркаса и тип намотки) приведены в табл. 3.

Отредактировано polysiv (02.05.2018 14:51:23)

5

Расчёт катушки индуктивности



Рейтинг форумов | Создать форум бесплатно
