Наряду с приборами, дающими возможность осуществлять линейное усиление сигналов, в электронике, в вычислительной технике, и особенно в автоматике, широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: запертое, характеризующееся высоким сопротивлением, и отпертое, характеризующееся минимальным сопротивлением.

Динистор — это управляемый диод, состоящий из четырех чередующихся слоев p1 — n1-p2-n2. Если подать на него не очень большое напряжение U, плюсом на слой р1 и минусом на слой n1, то потечет ток в направлении, как показано стрелкой. В результате переходы П1 и П2 будут работать в прямом направлении, а переход П2 — в обратном. Таким образом, получится как бы сочетание двух транзисторов в одном приборе.

Комбинация транзисторов p-n-p и n-p-n обладает свойствами динистора и используется на практике: одним транзистором является комбинация слоев p1-n1-p2, другим, соответственно — комбинация слоев n1-p2-n2. Слои p1 и n2 являются эмиттерами, ni и p2 — базами для одного транзистора и коллекторами для второго. Во избежание путаницы их называют базами. Переход П2 называют коллекторным.

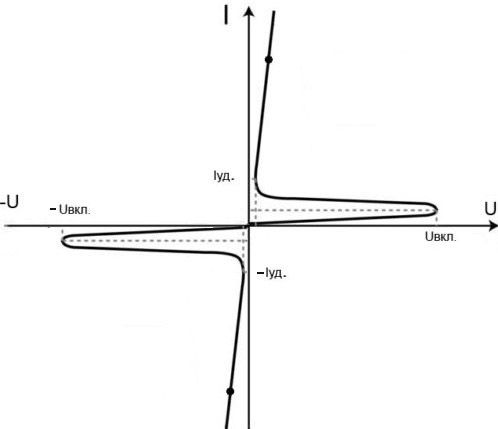

Происхождение отрицательного участка на характеристике динистора обусловлено той же причиной, что и в лавинном транзисторе. У обоих приборов на этом участке задан постоянный ток базы (у динистора он равен нулю).

Предпочтительным материалом для динисторов является кремний, т. к. у кремниевых переходов благодаря большей роли процессов генерации — рекомбинации коэффициент инжекции при малых токах близок к нулю, и с ростом тока увеличивается медленно. Еще одним преимуществом кремния является малая величина тока в запертом состоянии прибора. Однако, с другой стороны, кремниевые переходы характерны большей величиной прямого напряжения и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.

Преимущества электронных устройств с участием динисторов (многие из которых источники питания и преобразователи напряжения) — малая рассеиваемая мощность и высокая стабильность выходного напряжения; одним из недостатков является ограниченный выбор выходных напряжений, определяемый напряжениями включения (открывания) динисторов. Купирование этого недостатка полностью во власти разработчиков и производителей современной элементной базы динисторов.

Далее рассмотрим справочные данные (электрические характеристики) популярных динисторов.

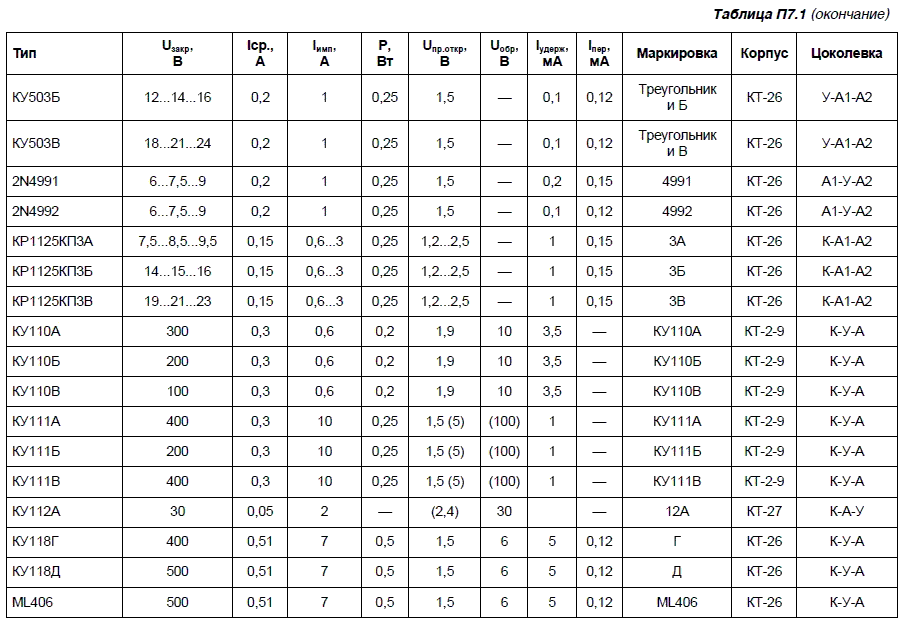

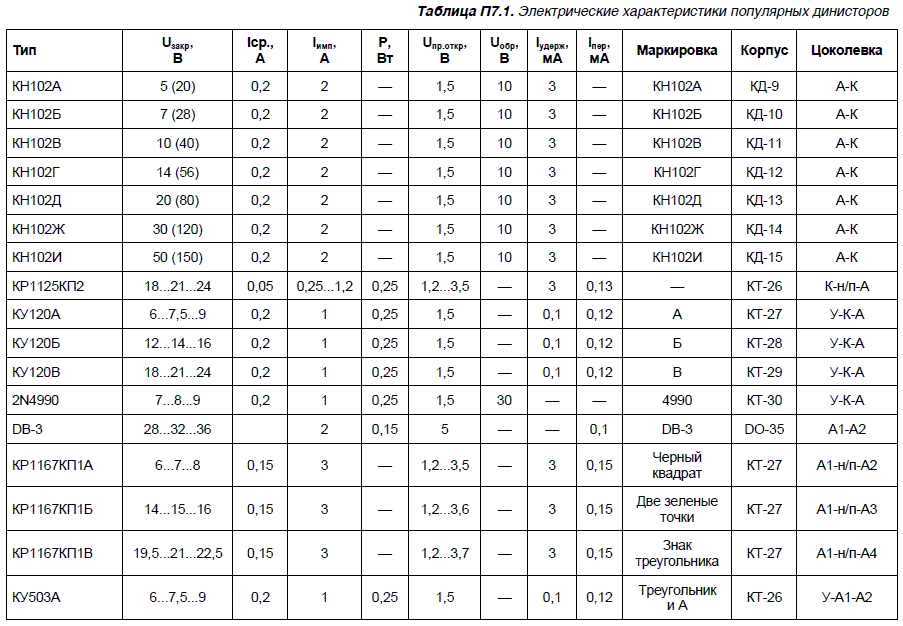

Электрические характеристики популярных динисторов представлены в табл. П7.1.
