В практике радиолюбителей иногда возникает необходимость последовательного соединения диодов. Это, когда нет под рукой диодов на необходимое обратное напряжение, да и цена одного высоковольтного диода может быть выше, чем цена трех низковольтных.

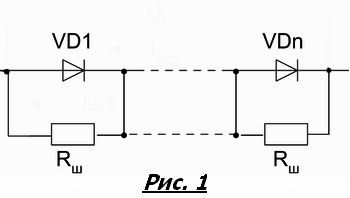

При таком соединении напряжение распределяется между всеми диодами. Однако необходимо учитывать, что диоды имеют разные значения величин обратного тока, а также могут обладать нестабильностью обратного тока во времени. Известно, что обратные сопротивления диодов и тиристоров одного и того же типа и класса из-за разной степени нелинейности обратных ветвей вольтамперных характеристик могут значительно отличаться. Очевидно, что при последовательном включении большая часть приложенного напряжения будет падать на диоде с наименьшим обратным током, т.е. с наибольшим обратным сопротивлением. Вследствие этого обратные напряжения на отдельных из них, могут оказаться больше допустимых, что приведет вначале к про¬бою некоторых вентилей, а затем и всего плеча выпрямительной установки. И надо заметить, что лучший вентиль с наибольшим обратным сопротивлением оказывается в наихудших условиях и имеет самую высокую вероятность пробоя. Как показывает опыт эксплуатации, пробой происходит в течение долей секунды и необходимо принимать меры для устранения аварийного режима. Поэтому параллельно каждому из диодов включают уравнивающие резисторы (см. рис. 1)

     Сопротивление уравнивающего резистора должно быть раз в десять меньше величины обратного сопротивления диода. Расчет сопротивлений шунтирующих резисторов в маломощных схемах производится по следующей упрощенной формуле: Rш = Uобр.max/10 Iобр.max. Где Uобр.max – максимальное напряжение, при котором будет работать диод, Iобр.max – максимальный обратный ток диода. Если все шунтирующие сопротивления выбрать одинаковыми по номиналу, то и обратные напряжения на всех диодах будут одинаковыми и не зависящими от разных обратных сопротивлений диодов.
