Согласно научной формулировке диммер – это прибор, позволяющий плавно изменять выделяемую на нагрузке мощность. Классический пример диммера – кнопка в современной ручной электродрели. Чем сильнее мы на нее нажимаем, тем выше обороты дрели.

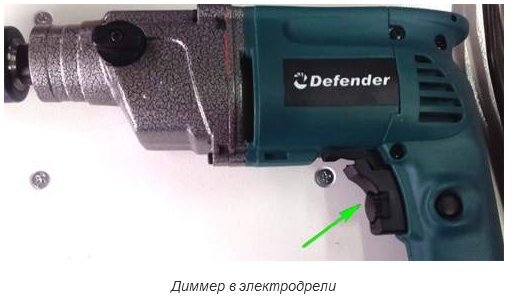

Диммер в электродрели

Диммеры, которые работают совместно с осветительными приборами, еще называют светорегуляторами. Практически каждый видел настенный выключатель, у которого вместо кнопок поворотная ручка. Крутим ручку и меняем яркость люстры. Это и есть диммер.

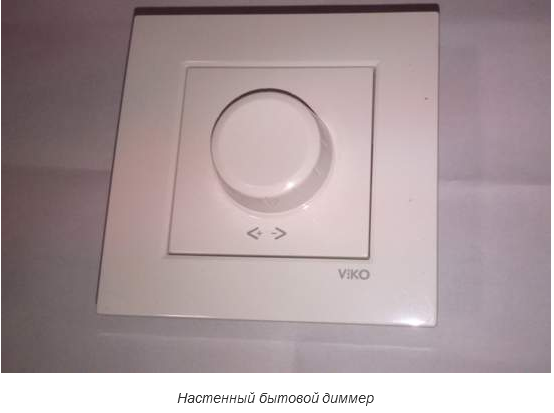

Настенный бытовой диммер

Как он работает? Практически все диммеры переменного тока работают по одному принципу – обрезанию части полуволны переменного напряжения. Чем большая часть полуволны обрезается, тем меньше достается нагрузке:

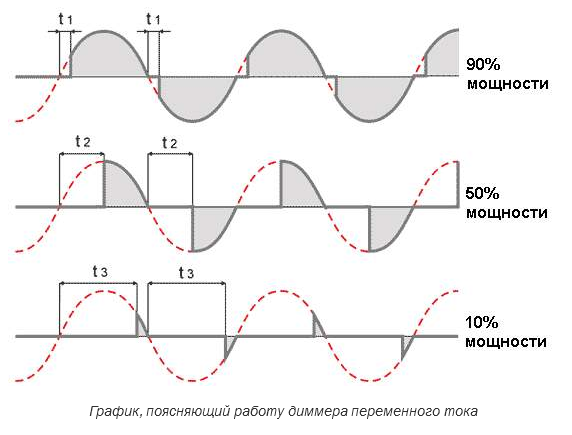

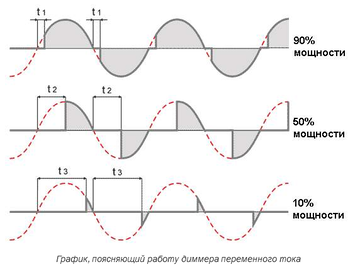

График, поясняющий работу диммера переменного тока

Поворачивая ручку, мы заставляем электронную схему обрезать ту или иную часть полуволны, меняя тем самым действующее напряжение на нагрузке. Рассмотрим простейшую схему диммера переменного тока:

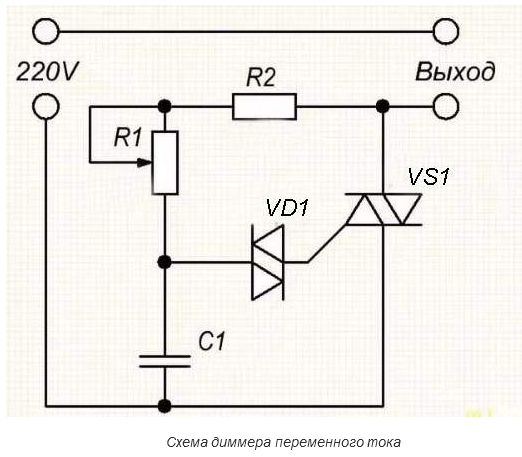

Схема диммера переменного тока

При появлении полуволны через нагрузку и резисторы R1, R2 начинает заряжаться конденсатор С1. Пока симистор VS1 закрыт и ток через нагрузку не течет. Как только конденсатор зарядится до напряжения пробоя динистора VD1, последний открывается и открывает симистор. Через нагрузку начинает течь ток.

Чем быстрее зарядится конденсатор, тем раньше откроется динистор с симистором, и тем большая часть полуволны попадет в нагрузку. Поворачивая ручку переменного резистора R1, мы можем изменять скорость заряда конденсатора, а значит, и регулировать активную мощность в нагрузке.
