Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.
Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

    компрессор работает без перерывов или с очень короткими и редкими перерывами;
    температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
    на стенках появляется большое количество изморози или даже льда;
    внутри холодильника слишком тепло;
    холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.
Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.
Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.
Замена на примере холодильника Стинол

Для холодильников Stinol поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

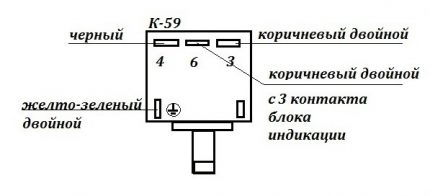

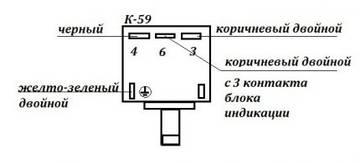

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

    компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
    при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
    температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.
