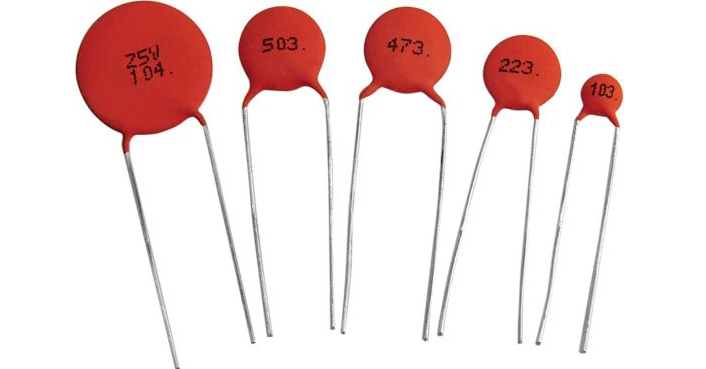

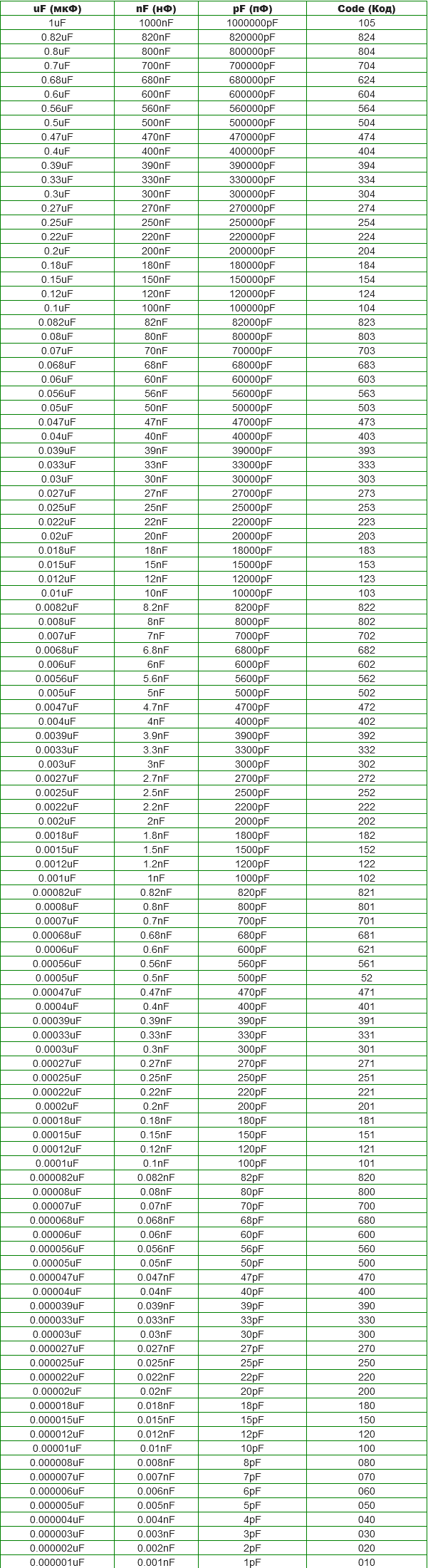

Условное обозначение конденсаторов может быть сокращенным и полным.
В соответствии с действующей системой сокращенное условное обозначение состоит из букв и цифр.
Первый элемент — буква или сочетание букв, обозначающие подкласс конденсатора;
К — постоянной емкости,
КТ — подстроечные,
КП — переменной емкости.
Второй элемент — обозначение группы конденсатора в зависимости от материала диэлектрика в соответствии с табл. 2
Условное обозначение конденсаторов в зависимости от материала диэлектрика:
Конденсаторы постоянной емкости Обозначение
Керамические на номинальное напряжение ниже 1600 В 10
Керамические на номинальное напряжение 1600 В и выше 15
Стеклянные 21
Стеклокерамические 22
Тонкопленочные неорганическим диэлектриком 26
Слюдяные малой мощности 31
Слюдяные большой мощности 32
Бумажные на номинальное напряжение ниже 2 кВ, фольговые 40
Бумажные на номинальное напряжение 2 кВ и выше, фольговые 41
Бумажные металлизированные 42
Оксидно-электролитические алюминиевые 50
Оксидно-электролитические танталовые, ниобиевые и др. 51
Объемно-пористые 52
Оксидно-полупроводниковые 53
С воздушным диэлектриком 60
Вакуумные 61
Полистирольные 71 (70)
Фторопластовые 72
Полиэтилентерефталатные 73 (74)
Комбинированные 75
Лакопленочные 76
Поликарбонатные 77
Полипропиленовые 78
Вакуумные 1
Подстроечные конденсаторы Обозначение
С воздушным диэлектриком 2
С газообразным диэлектриком 3
С твердым диэлектриком 4
Конденсаторы переменной емкости
Вакуумные 1
С воздушным диэлектриком 2
С газообразным диэлектриком 3
С твердым диэлектриком 4
Отредактировано pechckinan (03.01.2021 19:30:39)
