Генераторы белого шума применяют в электромузыкальных устройствах, а также при имитации различных звуковых эффектов (шума ветра и морского прибоя, шелеста листьев и травы).

На рисунке приведена принципиальная схема простого генератора шума. Источником напряжения шума служит стабилитрон V2, включенный в цепь смещения базы кремниевого транзистора V1. От величины тока через стабилитрон зависит уровень выходного сигнала.

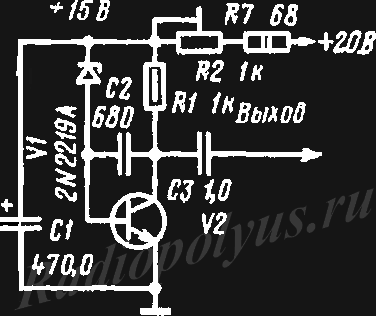

Рис. 1, принципиальная схема генератора белого шума

Его регулируют переменным резистором R2. Конденсатор С2 создает отрицательную обратную связь, ограничивающую полосу частот генерируемого шума. Конденсатор С1 устраняет влияние различных низкочастотных наводок, обусловленных пульсацией напряжения питания при работе от выпрямителя. Он влияет на спектр шума генератора в области нижних частот. Эффективное напряжение шума в полосе частот вплоть до 1 МГц — 1 В.

Примечание редакции. Транзистор V1 может быть КТ602А или КТ605А. стабилитрон V2 —Д8І4Г.
