Детектор молнии представляет собой приемник ДВ диапазона, настроенный на частоту 300 кГц, он предназначен для обнаружения приближающегося грозового фронта. Яркие вспышки лампы происходят синхронно с разрядами молний, которых вы даже визуально можете не видеть.

Нарастающая частота вспышек может говорить только об одном- стихия приближается! При указанных на схеме элементах, устройство может регистрировать грозу на расстоянии до 100 км.

Схема регистратора грозы ( рис. 1) имеет  телескопическую антенну WA1 длиной 30...60 см, катушка L1 повышает эффективность антенны. Входной колебательный контур настроен на частоту около 330 кГц. На транзисторе T1 собран усилитель ВЧ сигнала. На транзисторах Т2-Т4 собран регистратор сигнала. ВЧ импульс открывает транзисторы Т2,Т3 и разряжает конденсатор C4, транзистор Т4 открывается, сигнальная лампа вспыхивает. Вместо лампы можно применить светодиод или зуммер.  В режиме ожидания ток приемника составляет около 350 мкА. Для питания прибора используют две батарейки АА типа.

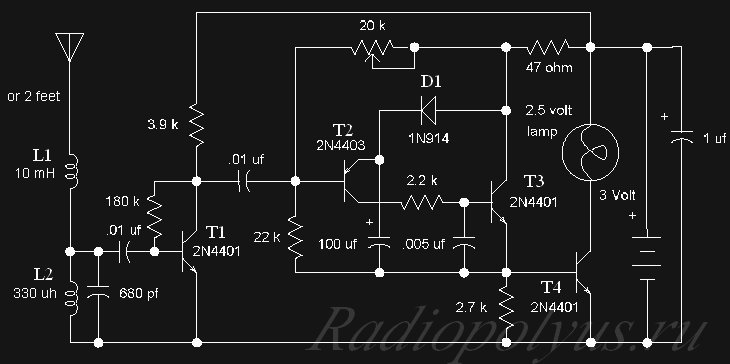

Рис. 1 Принципиальная электрическая схема

Резистором R4 устанавливают порог чувствительности устройства. Желательно, чтобы резистор R4 был многооборотным проволочным типа СП5. Транзисторы VT1—VT4 могут быть любые кремниевые малой мощности и соответствующей структуры — КТ315,КТ361 или КТ3102,КТ3107. Диод D1 любой импульсный (германиевый или кремниевый), например, Д18 или КД503,КД509. Как уже отмечалось ранее, сигнальную лампу можно заменить светодиодом, к примеру, АЛ307БМ, включив последовательно с ним резистор номиналом в 47 Ом.

Признаком правильной настройки прибора является его срабатывание от зажигалки с пьезоэлементом при ее удалении от антенны на расстояние примерно 1 м.

Хотелось бы отметить, что данное устройство относится к приборам электромагнитного метода регистрации гроз. При этом методе фиксируется интенсивность импульсов радиоволн, излучаемых молниями. Существует также статический метод — по возрастанию напряженности электрического поля в атмосфере.
