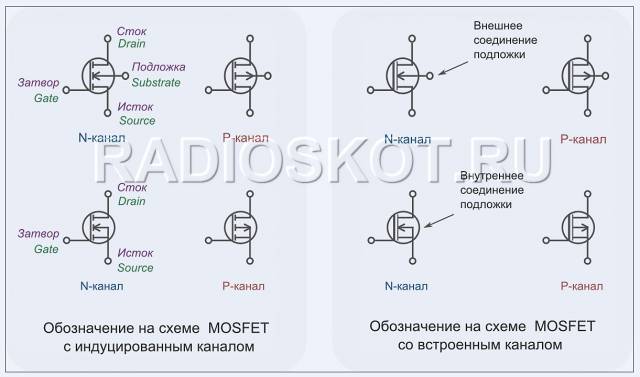

Из-за того, что напряжение отсечки и начальные токи стока полевых транзисторов, даже одного типа, заметно различаются, часто возникает необходимость их отбора до монтажа в устройство.

Простейший пробник (см. рисунок) позволяет измерять напряжение смещения, соответствующее выбранному току стока испытываемого полевого транзистора V1 (Ic = 0,6/R1). Биполярный транзистор V2 обеспечивает ток через резистор R2, необходимый для создания на истоке полевого транзистора закрывающего напряжения, соответствующего выбранному току стока. Это напряжение измеряется вольтметром постоянного тока PU1.

Сопротивление резистора R2 не должно превышать сопротивления канала полностью открытого полевого транзистора (при нулевом смещении последнего). Для большинства полевых транзисторов это сопротивление не превышает 150 Ом. Вольтметр PU1 не обязательно должен иметь высокое входное сопротивление, поэтому измерение можно производить обычным авометром.

Для измерения напряжения отсечки (при токе стока Ic = 10 мкА) резистор R1 должен иметь сопротивление около 60 кОм.

Испытатель полевых транзисторов

Напряженке питания пробника должно по крайней мере на несколько вольт превышать ожидаемое напряжение отсечки. При испытании полевых транзисторов с каналом р-типа следует изменить на обратную полярность включения вольтметра и напряжение питания, а в качестве V2 использовать транзистор структуры n-р-n.

Примечание. В пробнике можно применить отечественные транзисторы КТ361 с любым буквенным индексом.
