Этот амперметр (см. рисунок) предназначен для измерения тока (до 1 А) высокой частоты (2—30 МГц) и может быть использована при налаживания передатчиков. В основу работы прибора положено явление возрастания сопротивления проводника при увеличении его температуры.

Высокочастотный амперметр

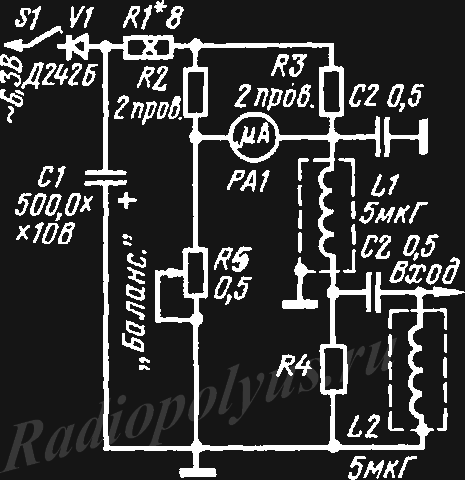

Рис.1 Принципиальная схема высокочастотного амперметра

Прибор построен по мостовой схеме. В качестве „терморезистора“ используется железная проволока (R-4) диаметром 0,15 мм и длиной около 5 см., помешенная в стеклянную трубку (не касаясь стенок). Чтобы высокочастотный ток протекал только через проволоку, в мост включены дроссель L1 и конденсатор С2. Если амперметр будет подключаться к цепи с постоянной составляющей переменного тока, то на входе следует включить дроссель L2.

В приборе использован микроамперметр с током полного отклонения 100 мкА и сопротивлением рамки 1 кОм. При использовании другого измерительного прибора следует подобрать резистор R2. Дроссели L1 и L2 должны иметь минимальную собственную емкость.

Градуируют миллиамперметр на частоте 5...7 МГц. Если требуется высокая точность измерений, то для каждого частотного поддиапазона должна быть своя шкала.

А. Мешковец
