Если неизвестны ток полного отклонения Iи внутреннее сопротивление Rи прибора ИПХ, их можно определить следующим образом. Прибор ИПх включают в цепь (см. рисунок), состоящую из образцового микроамперметра ИП0 (в крайнем случае им может быть авометр, переключенный в режим измерения тока),

батареи Б. выключателя В и двух резисторов:    постоянного (R1), ограничивающего ток в цепи до 500 мкА, и переменного (R2), с помощью которого ток в цепи можно регулировать от 45 до 500 мкА. Установив ток, при котором стрелка прибора ИПХ отклоняется до последней отметки шкалы, отсчитывают ток Iи по шкале образцового прибора ИП0.

Затем параллельно прибору ИПХ подключают переменный (желательно проволочный) резистор R3 сопротивлением 3—5 кОм. Изменением его сопротивления добиваются того, чтобы при том же токе в цепи (по образцовому прибору) стрелка прибора ИПх установилась на среднюю отметку его шкалы. Сопротивление введенной части переменного резистора R3 (его измеряют омметром) равно внутреннему сопротивлению Rи прибора ИПХ.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ШКАЛАХ ПРИБОРОВ

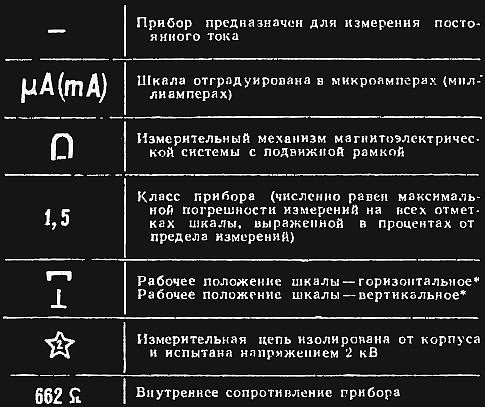

Основные технические характеристики приборов можно узнать, расшифровав условные обозначения на их шкалах. Если прибор магнитоэлектрической системы, обозначения могут быть следующие:

*Отсутствие знаков означает, что прибор может работать в любом положении.
