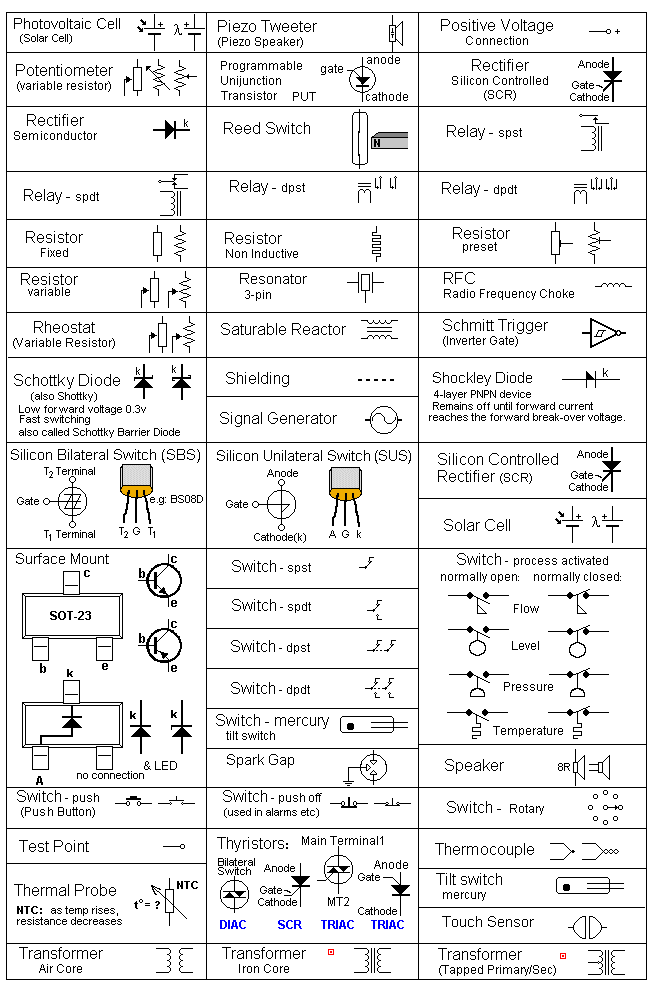

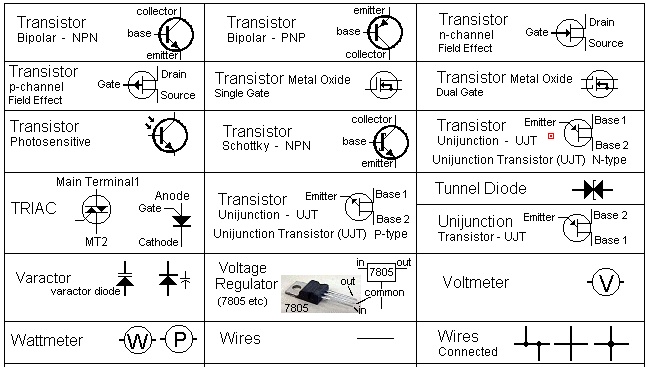

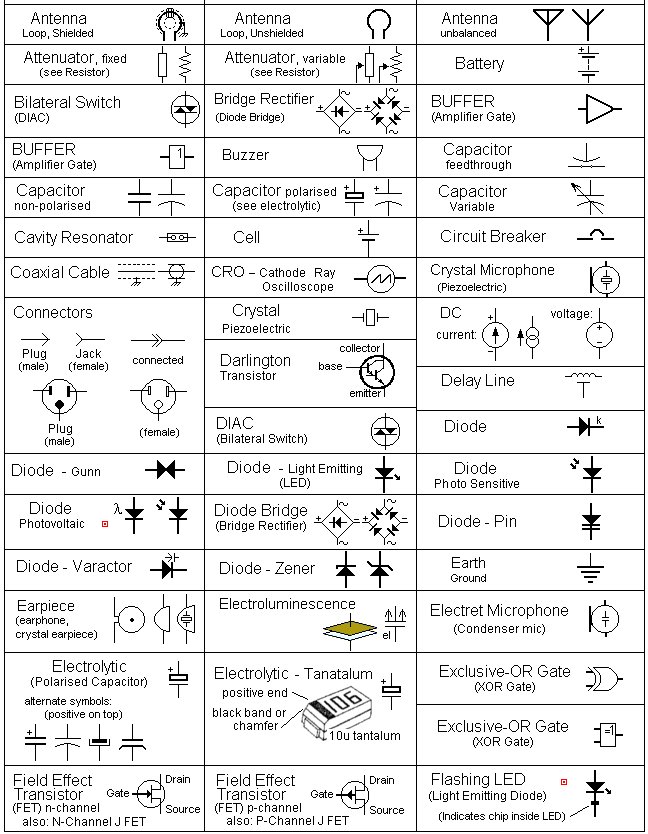

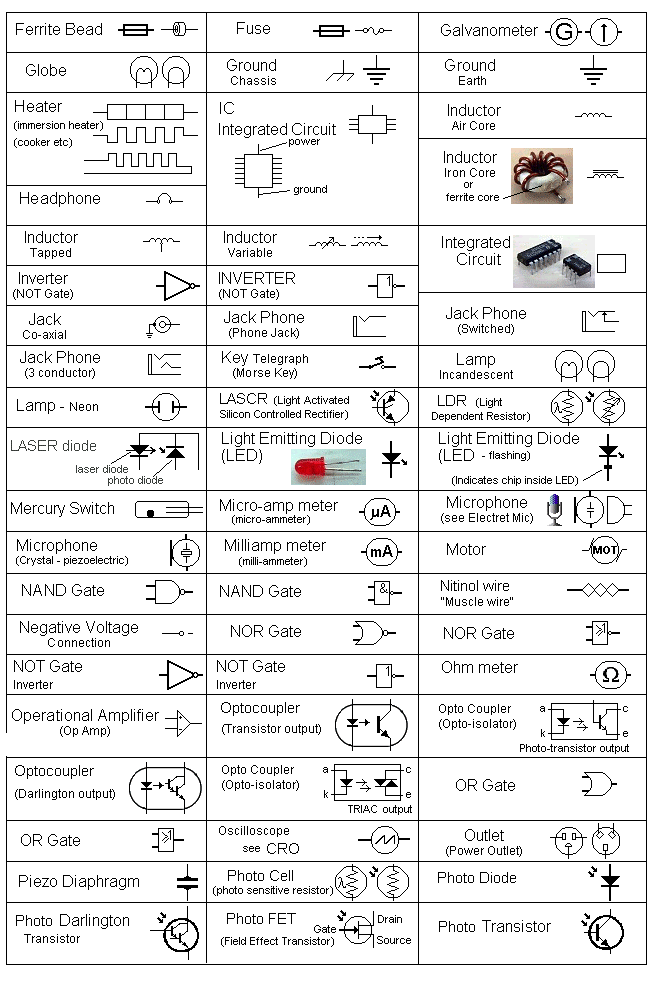

При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения - это вполне оправдано.

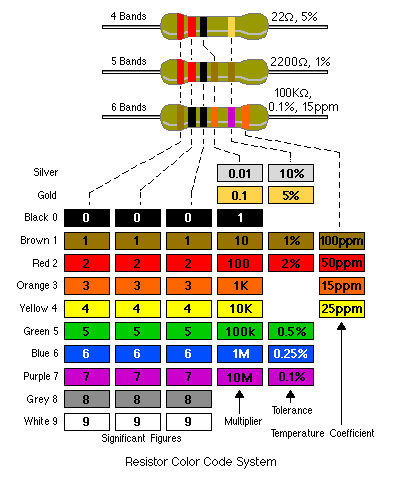

Резистор на схеме обозначается латинской буквой "R", цифра - условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора - мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.

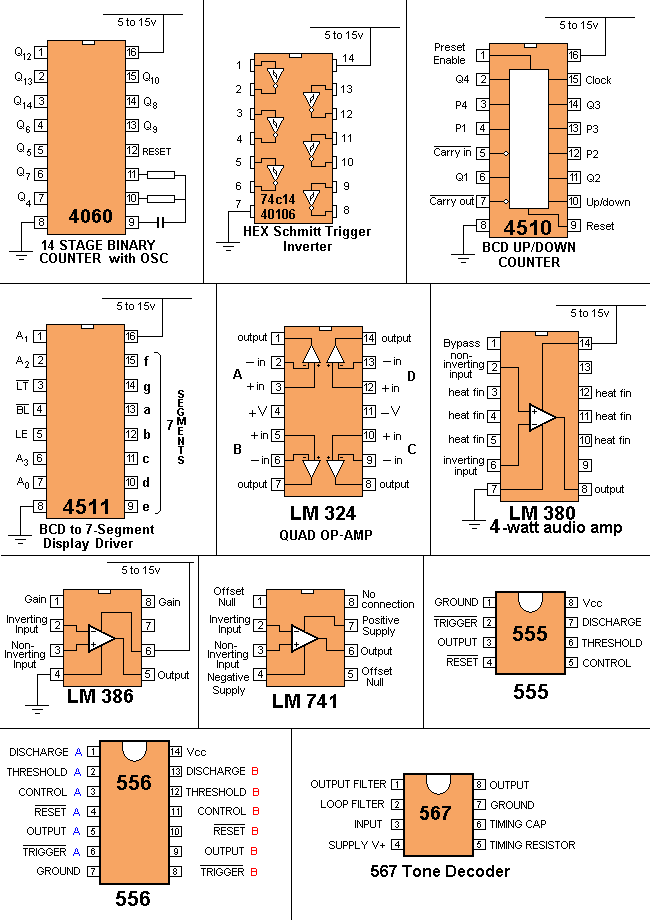

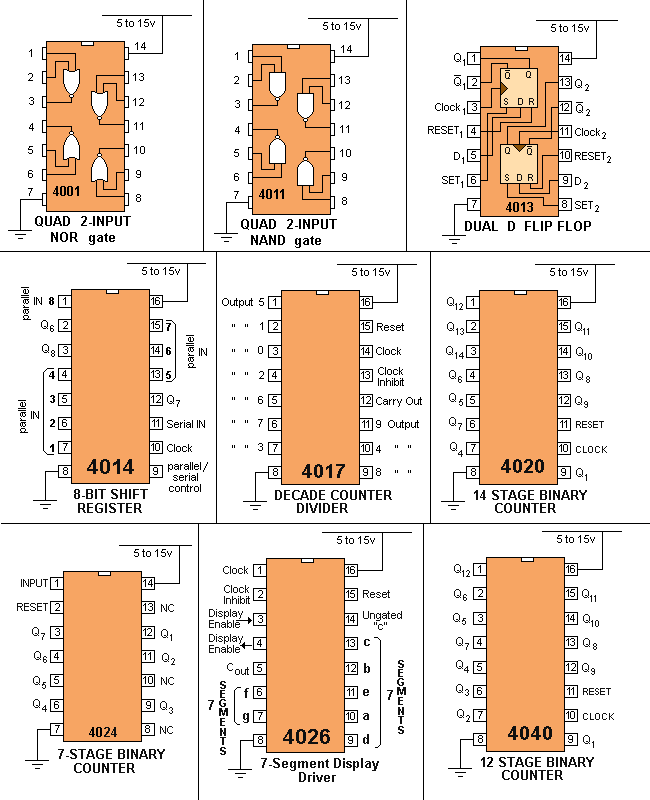

Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM.


Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей - европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры - для широкого применения. Три буквы и две цифры - для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа. Первая буква - код материала: А - германий; В - кремний; С - арсенид галлия; R - сульфид кадмия. Вторая буква - назначение: А - маломощный диод; В - варикап; С - маломощный низкочастотный транзистор; D - мощный низкочастотный транзистор; Е - туннельный диод; F - маломощный высокочастотный транзистор; G - несколько приборов в одном корпусе; Н - магнитодиод; L - мощный высокочастотный транзистор; М - датчик Холла; Р - фотодиод, фототранзистор; Q - светодиод; R - маломощный регулирующий или переключающий прибор; S - маломощный переключательный транзистор; Т - мощный регулирующий или переключающий прибор; U - мощный переключательный транзистор; Х - умножительный диод; Y - мощный выпрямительный диод; Z - стабилитрон.
