В статье рассматривается схема несложного устройства, дополнив которым ваше зарядное устройство (ЗУ), процесс зарядки может быть автоматизирован. Так же оно поможет содержать ваш аккумулятор в заряженном состоянии в период длительного хранения, что способствует значительному увеличению его срока службы.

Устройства представляет собой электронное реле, следящее за напряжением подключенного аккумулятора. Реле имеет два порога срабатывания по наибольшему и наименьшему значению напряжения, выставленным в процессе наладки.

автоматическое зарядное устройство

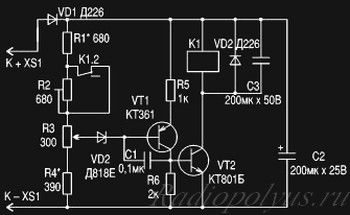

Рис. 1 Схема устройства

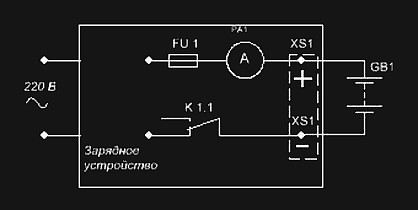

Рис.2 Схема подключения к ЗУ

Контактная группа К1.1 подключается в разрыв одного из проводов, идущего на клеммник для подключения аккумуляторной батареи. Устройство также запитано с этого клеммника.

Настройка устройства. Для настройки узла понадобится источник питания с регулируемым значением напряжения. Подаем питание на вход XS1 (рис. 1). Устанавливаем движок резистора R2 в верхнее по схеме положение, а R3 в нижнее. Выставляем значение напряжения 14,5 В. При этом транзистор VT2 должен быть закрыт, а реле К1 должно быть обесточено. Регулировкой R3 добиваемся срабатывания реле К1. Теперь устанавливаем напряжение в 12,9 В, регулировкой R2 добиваемся выключения К1.

Т.к контакты реле К1.2, в отключенном состоянии, шунтируют резистор R2, настройки срабатывания и отключения К1 являются независимыми друг от друга.

О деталях устройства. Резисторы R2, R3 подстроечные, тип СП-5, прецизионный стабилитрон Д818 можно заменить на два включенных встречно Д814 с близкими значениями стабилизации напряжения. Реле К1 с напряжением питания 12 В, с двумя группами нормальнозамкнутых контактов. Контактная группу К1.1, должна быть рассчитанна на ток зарядки аккумулятора.
