Пятиканальный регулятор тембра, схема которого приведена на рисунке, предназначен для использования в высококачественных усилителях низкой частоты.

Он может быть использован как корректирующий усилитель в дополнение к уже построенному или как предварительный усилитель к более мощному. Выполняется усилитель в виде тщательно экранированного отдельного блока.

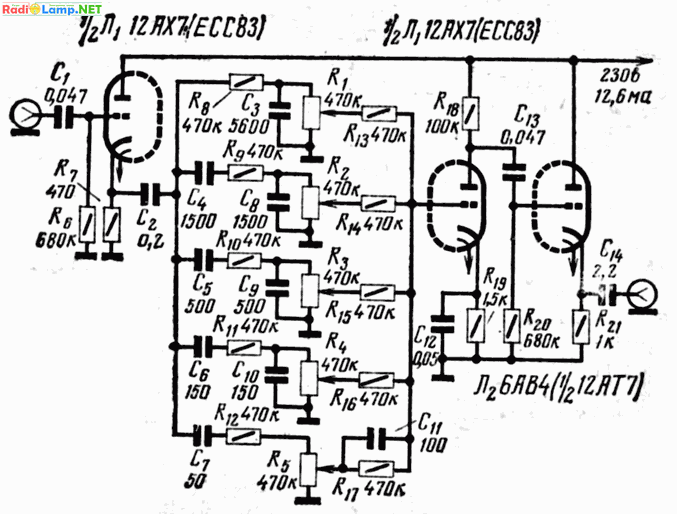

Рис. 1. Принципиальная схема пятиканального лампового регулятора тембра (эквалайзера).

Как видно из схемы, регулировка осуществляется независимо но всем пяти каналам. Переменный резистор R1, изменяет коэффициент передачи в области низших частот начиная с 40 Гц.

Переменными резисторами R2. R3, R4 регулируют затухание сигнала в области средних частот, на высших частотах регулировка осуществляется переменным резистором R5.

Усилитель работает при входном сигнале напряжением порядка 1,5 в, выходное напряжение —  2,1 в. Выходное сопротивление усилителя 680 ом, что удобно для согласования его с другими устройствами.
Лампы 12АХ7 (ЕСС83) и 6АВ4 (1/2 12АТ7) можно заменить отечественными 6Н2П и 6НЗП соответственно.

Разводка печатной платы найдена у vitsserg (vitsserg.livejournal.com/54994.html).

Скачать разводку печатной платы: 5-channel-tube-equalizer-layout.zip (GIF, 190 КБ). Ссылка

Опубликовано в Р-1968, №10, стр 62. Первоисточник: «Radio-Electronics», 1967, №10.
