Как только усилитель начинает обеспечивать владельцу его запас громкости, да и не только в этом случае, появляется необходимость в регуляторе громкости.

Болышинство регуляторов громкости низкой частоты построено на принципе потенциометра, т. е. на неизменное сопротивление (потенциометра подается какое-то напряжение, подлежащее регулировке: передвигая по сопротивлению потенциометра ползунок,. мы изменяем величину напряжения между ним и любым из концов этого сопротивления от нуля до полного напряжения.

Рис. 46

Как правило, регуляторы громкости находятся на входе усилителя низкой частоты.

В некоторых случаях может встретиться необходимость регулировки громкости не на входе, а на втором каскаде усиления (например, в приемнике для регулирования громкости как при работе адаптера, так и при радиоприеме). Рис. 46 и 47 дают представление о таком включении регулятора громкости.

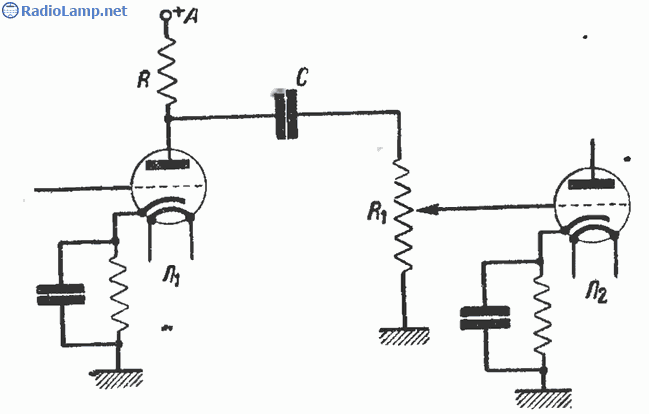

Схема рис. 46 дана для усилителя на сопротивлениях или дросселях: Л1 — первый каскад усилителя или детекторная лампа, в анодной цепи которой находится сопротивление или дроссель R. Сопротивление регулятора громкости равно обычному сопротивлению утечки сетки, т. е. от 200 000 ом (для трех-электродной лампы) и 0,5— 0,6 мегома (для экранированной лампы).

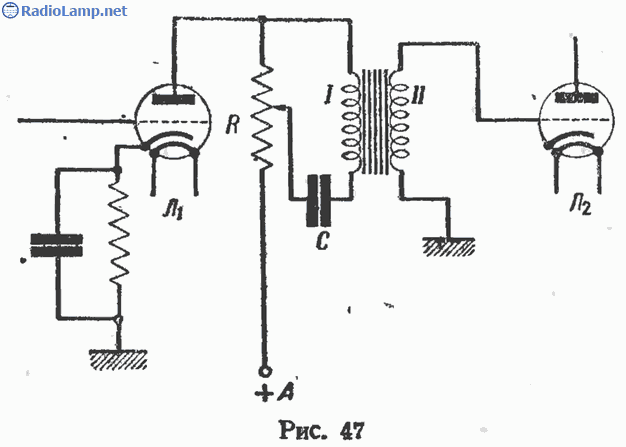

Схема рис. 47 дает включение регулятора громкости в первичную охотку трансформатора низкой частоты. Эта схема дает возможность уменьшить сопротивление R до 200000 ом, тогда как при включении регулирующего сопротивления во вторичную обмотку его величина должна быть в 3— 4 раза больше (до 0,5 мегома).

Конденсатор С в схемах рис. 46 и 47 имеет обычную для переходных конденсаторов величину от 0,02 до 0,2 мкф;

Источник: Ф. Бурдейный, В. Забелло. М. Эфрусси - Радиолюбительские схемы
