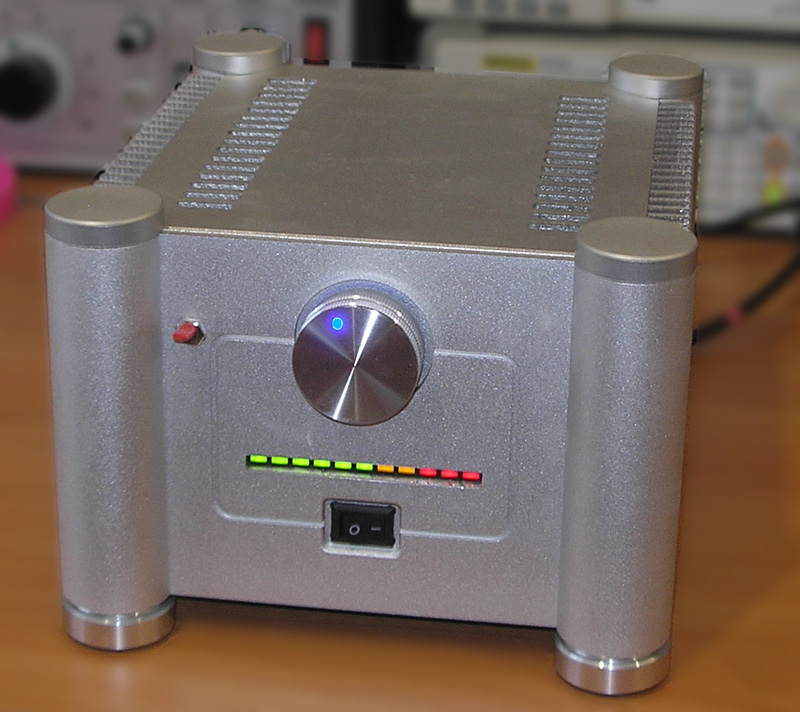

Недавно для своего сабвуфера я сделал новый усилитель. Получилось очень симпатично, да и звук отличный:

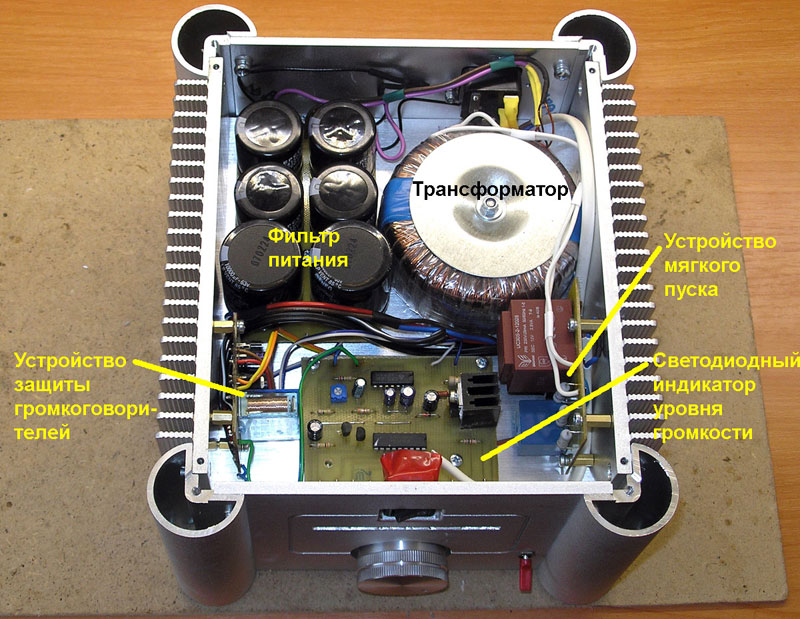

Вот как он выглядит внутри. Корпус разделен пополам дюралевой пластиной – это одновременно и экран, и конструктивный элемент – на ней крепятся все платы усилителя. Корпус купил на Али экспрессе.

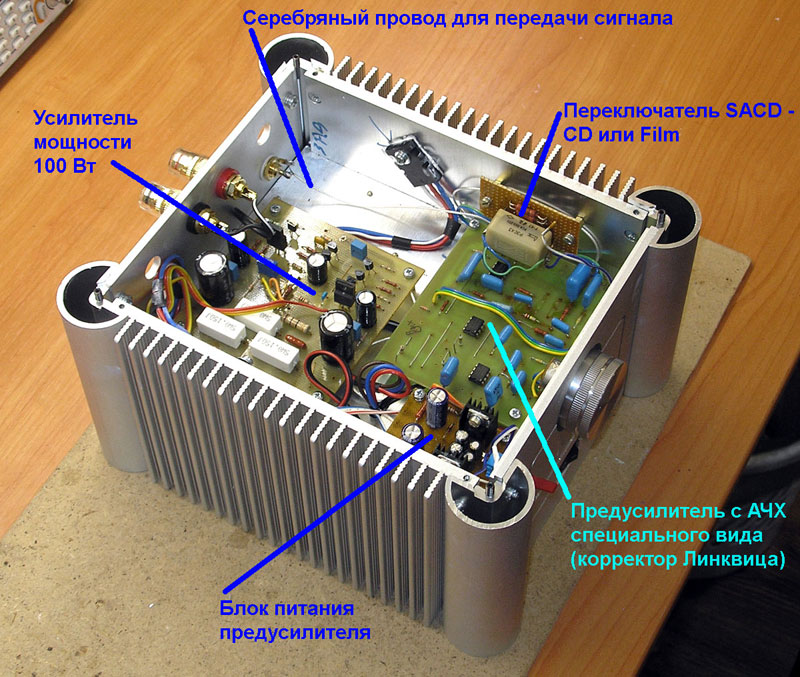

Верхняя часть усилителя:

Усилитель мощности с выходом на полевых транзисторах имеет повышенное выходное сопротивление. Для сабвуфера повышение выходного сопротвления улучшает воспроизведение самых низких частот. А для “обычных” колонок делает звук субъективно более приятным. Поскольку этот усилитель предназначен для сабвуфера, то в нем установлен корректор Линквица. В результате мой саб реально воспроизводит частоты от 20 Гц. Поскольку я люблю слушать музыку в высоком качестве, а такое качество дают SACD-диски, то предусмотрен переключатель обычный_звук / SACD (на SACD басы записываются на 10 дБ ниже, поэтому требуется дополнительное усиление).

Про пользу серебряных проводов для звука не врут: на Хеллуин усилитель работать почти всю ночь, но никакая нечистая сила благодаря серебряному входному кабелю в него не проникла! Шутка. На самом деле это тонкий и удобный для работы кабель с фторопластовой изоляцией. Такая изоляция не плавится при пайке. Поэтому такой кабель я и использовал.

Нижняя часть усилителя:

Здесь есть все, что нужно хорошему усилителю: блок питания, софтстарт, защита громкоговорителя, логарифмический индикатор уровня.

Максимальная выходная мощность усилителя зависит от источника питания. А сам усилитель максимум выдает 120…150 Вт. Много это или мало? Я уже долго этим усилителем пользуюсь. Помещение – 24 м2, потолки примерно 3 м. Сабвуфер настроен так, что на него идет канал саба в многоканальном звуке и басы со всех колонок – все частоты ниже 80 Гц ресивер перенаправляет на саб. Так вот, в музыке выходная мощность не превышает 5…10 Вт. В кино больше. Самый басовитый фильм, из тех, что я посмотрел с новым усилителем – “Хоббит”, когда дракон рушит озерный город. Там выходная мощность усилителя сабвуфера достигала 60 Вт. Я это хорошо мог контролировать по светодиодному индикатору.

Так что в этом моем усилителе максимальная выходная мощность 80 Вт. Для получения большей мощности нужен был другой трансформатор – у этого напряжение маловато. Но такой мощности мне хватает – ни разу индикатор выходной мощности не зашкаливал, и ни разу максимальная выходная мощность не была достигнута.

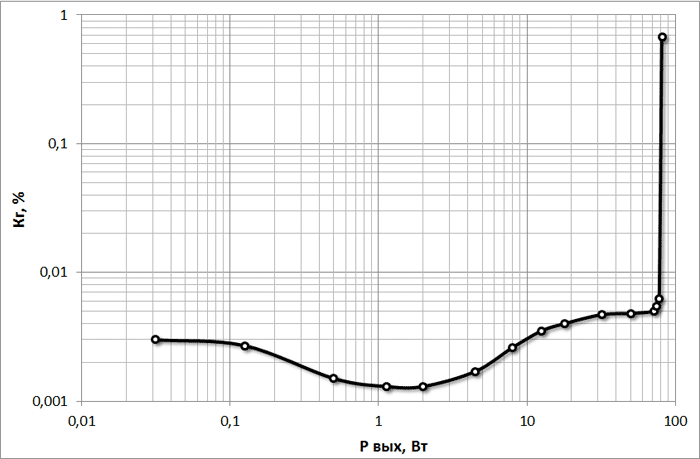

Насчет качества звучания. Субъективно все звучит очень хорошо. Но субъективность обманчива. Как реально работает усилитель? Вот зависимость нелинейных искажений (Кг, THD) от выходной мощности этого реального усилителя, работающего в реальных условиях: родной блок питания, в корпусе, с предусилителем и проч. На нагрузке 8 ом.
