Отличие терморезистора от термопары
21 марта 2018

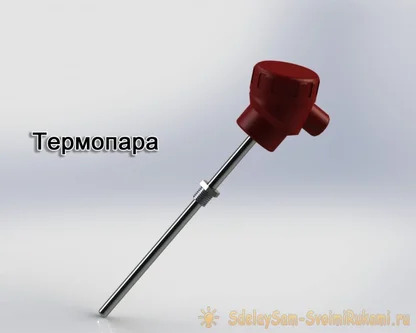

Термопара

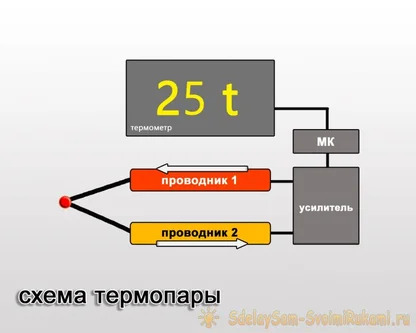

Термопара – это датчик, состоящий из двух разных по свойствам токопроводящих проводников, спаянных между собой. Измерение происходит за счет образования термической электродвижущей силы (напряжения), образованной между проводниками. В зависимости от холодного или горячего источника ток на датчике будет менять свое направление между положительным или отрицательным значением. Особых настроек датчик не требует, нужно лишь сверить показания с эталонным устройством.

Диапазон измерения датчика варьируется от -270 до 2500 градусов и зависит от применяемых внутри сплавов проводников. Например, вольфрам-рениевый сплав в термопаре способен измерить температуру до 2500 градусов Цельсия.
К недостатку датчика можно отнести маленький выходной сигнал, который требует обязательного наличия электронного усилителя и преобразователя сигналов. Точность измерения зависит от размеров устройства, при неправильном выборе погрешность температуры достигает 2.5-4 градусов Цельсия.

Термопара широко применяется в следующих отраслях:

    в научных исследованиях и медицине;
    в промышленности (изготовление металлопродукции);
    в автоматизированных системах управления (ЧПУ станки).

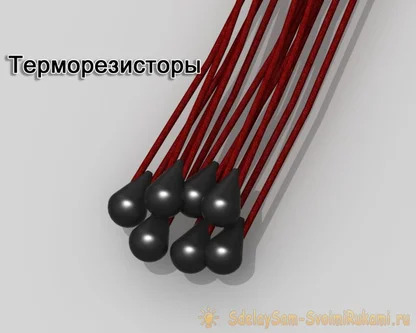

Терморезистор

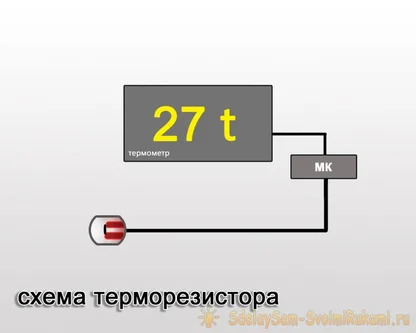

Терморезистор является полупроводниковым прибором, работающим по принципу переменного сопротивления.

При изменении температуры его внутреннее сопротивление меняется в зависимости от выбранного типа датчика. Существуют две разновидности данного электрического полупроводника:

    NTC-терморезистор (сопротивление падает при увеличении температуры);
    PTC-терморезистор (сопротивление увеличивается с ростом температуры).

Из особенностей датчика можно выделить его точность к измеряемой температуре. Погрешность терморезистора составляет всего 0.05 градусов Цельсия.
Диапазон измерения: от -50о до +300 градусов на любом замеряемом промежутке.

Недостатки датчика:

    с повышением температуры срок эксплуатации сокращается. Производитель дает гарантию до 1000 часов работы;
    для точного показания требуется калибровка с эталонным измерителем.

Подведение итогов

Точность показания температур безусловно выше у терморезисторых датчиков, однако термопары могут похвастаться большим диапазоном измерения. Материал, из которого сделан терморезистор, со временем деградирует, тогда как термопары живут гораздо дольше.
Методы определения температур у датчиков отличаются. Для каждого типа нужен свой прибор или контроллер, позволяющий контролировать показания.
Главным критерием выбора можно считать диапазон измерения. Если температура превышает порог в 300 градусов, следует применять термопару. В противном случае нет смысла переплачивать, можно обойтись недорогими термосопротивлениями, поскольку термопара стоит на порядок дороже.
