Выпрямительные диодные мосты и столбы применяются в различных электротехнических приборах, радиоэлектронных приборах и устройствах, предназначенных для выпрямления переменного тока с промышленной и звуковой частотой при высоких напряжениях до 15000 В.
Давайте выясним, что такое диодный столб и что такое диодный мост и в чём их отличия.

Выпрямительные диодные столбы - это полупроводниковые приборы, схема которых имеет несколько последовательно соединённых выпрямительных диодов, собранных в единую конструкцию и имеющую два внешних вывода.
Последовательное соединение полупроводников в диодном столбе позволяет увеличить максимально допустимое обратное напряжение на приборе (пропорционально количеству диодов внутри столба), однако в такое же количество раз увеличивается и параметр падения прямого напряжения на диоде при заданном прямом токе через него. Поэтому, главной областью применения диодных столбов являются высоковольтные выпрямители, предназначенные для преобразования напряжений, превышающих значения в несколько киловольт.
Несколько выпрямительных столбов, соединённых в соответствии с той или иной схемой включения и помещённых в один корпус, представляют собой выпрямительный блок, осуществляющий преобразование переменного тока в постоянный.

Выпрямительные диодные мосты – устройства, которые осуществляют двухполупериодное преобразование переменного тока в пульсирующий постоянный ток и имеют в одном корпусе по четыре, или восемь диодов, соединённых между собой по мостовой схеме включения.

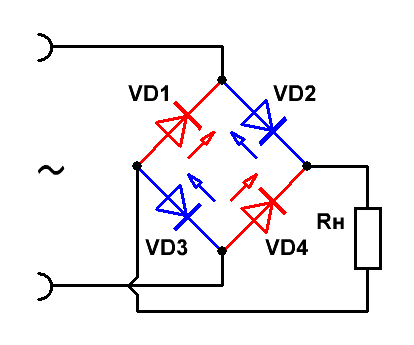

На приведённой схеме диоды VD1-VD4, соединённые по мостовой схеме, подключены к источнику переменного напряжения. В качестве нагрузки выступает резистор Rн.

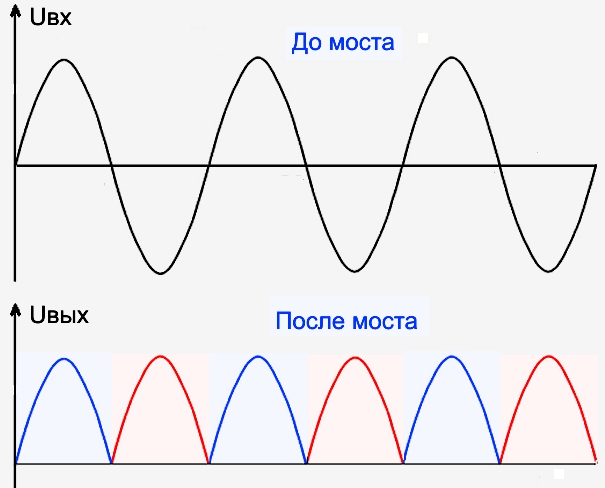

При прохождении положительной полуволны (синий цвет на диаграмме) к аноду диода VD2 приложено положительное напряжение, к катоду VD4 - отрицательное, что вызывает их открытие и прохождение тока через данные диоды в нагрузку. В этот момент диоды VD1 и VD3 заперты и не пропускают ток, так как напряжение положительной полуволны для них является обратным.
При прохождении отрицательной полуволны начинают пропускать ток диоды VD1 и VD3, так как к их анодам приложено положительное напряжение относительно катодов, а диоды VD2 и VD4 оказываются запертыми. При этом ток Iн протекающий через нагрузку Rн, что в случае положительной полуволны, что в случае отрицательной является постоянным по направлению.

Выпрямительные диодные мосты являются основными компонентами в блоках питания и других электронных устройствах широкого назначения.

Частотный диапазон выпрямительных мостов невелик, предельная частота в большинстве случаев не превышает 50 кГц (хотя есть и исключения - диодные мосты 2Ц301 позволяют работать с частотами до 500кгЦ), а мощность определяется в соответствии с максимально допустимым прямым током.
В соответствии с этой характеристикой принята следующая классификация:
- Слаботочные диодные столбы и мосты, они используются в цепях с током не более 0,3 А.
Такие устройства, как правило, выполнены в пластмассовом корпусе и имеют малый вес и небольшие габариты.
- Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А.

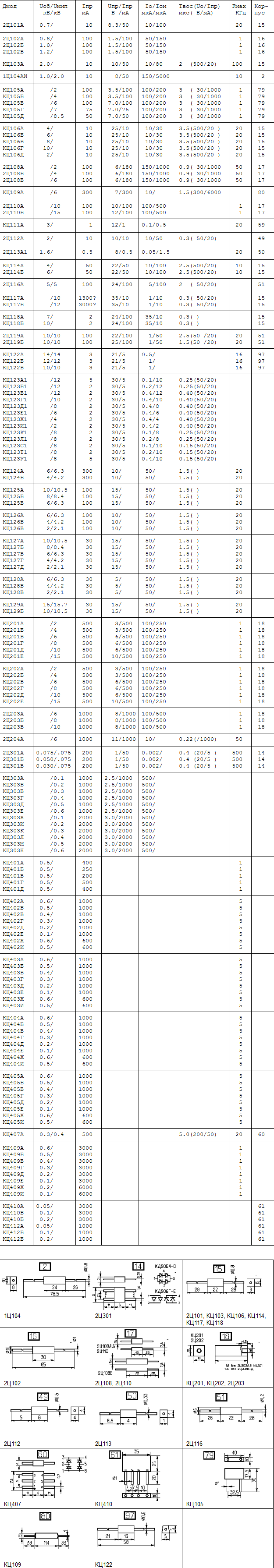

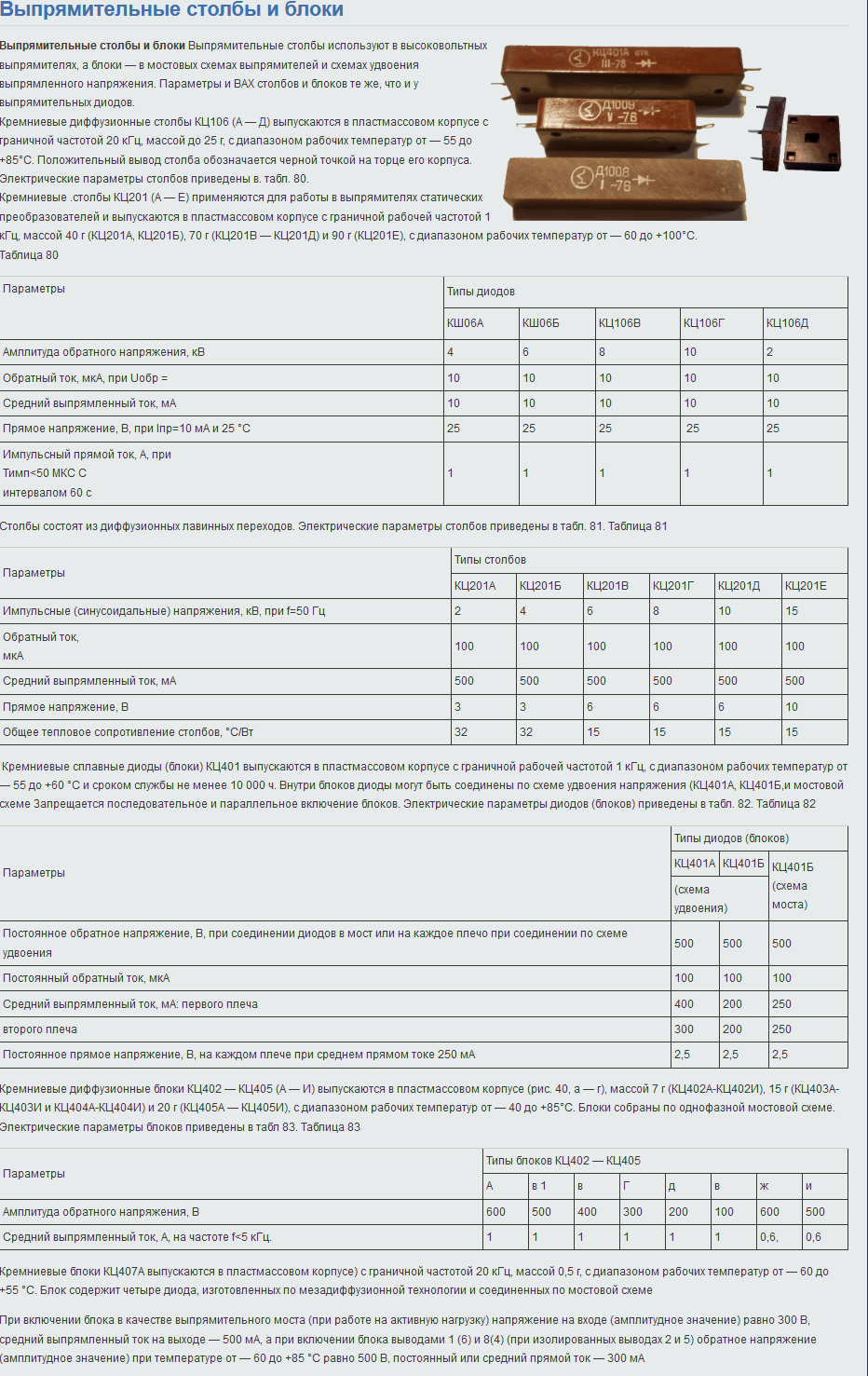

Условные обозначения электрических параметров, характеризующих свойства
выпрямительных диодных столбов и мостов:

Uоб/Uимп максимально допустимое постоянное (Uоб) или импульсное (Uимп) обратное напряжение на диодном мосте или столбе.
Iпр максимально допустимый постоянный (Iпр) ток через диодный мост или столб.
Uпр/Iпр максимальное падение напряжения (Uпр) на мосте (столбе) при заданном прямом токе (Iпр) через него.
Io/Iом обратный ток диодного моста (столба) при предельном обратном напряжении. Приводится для температуры +25 (Iо) и максимальной рабочей температуры (Iом).
Tвос(Uо/Iпр) время восстановления (Твос) обратного сопротивления для его переключения при заданном прямом токе (Iп) и обратном напряжении (Uо).
Fмах максимальная рабочая частота диодного моста (столба).
