В общем случае выход из строя IGBT-транзисторов связан с нарушением границ области безопасной работы. Основная часть аварийных ситуаций связана с превышением максимально допустимого напряжения коллектор-эмиттер. Индуктивная нагрузка и переходные режимы напряжения питания коллекторной цепи также могут вызвать разрушение IGBT-приборов. В настоящее время, нет проблем купить IGBT транзисторы. Интернет магазин Dalincom предлагает большой выбор современных IGBT транзисторов по низим ценам.

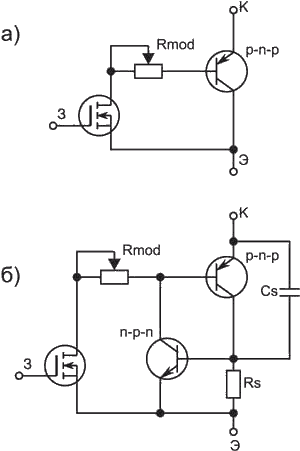

Неприятной особенностью IGBT-транзисторов некоторых производителей является эффект "защелки", который связан с наличием триггерной схемы, образованной биполярной частью IGBT-структуры и паразитным n-p-n транзистором (рис. 1б). При определенных условиях работы, когда напряжение на паразитном резисторе Rs превышает некоторое пороговое значение, n-p-n транзистор открывается, триггер опрокидывается и происходит защелкивание. Следствием этого, как правило, является лавинообразный выход прибора из строя.
При разработке электронных схем с использованием IGBT-транзисторов в которых такая ситуация возможна, следует особое внимание уделять ограничению максимальных токов и ограничению dV/dt. Для ограничения тока короткого замыкания при аварийном режиме рекомендуется включение между затвором и эмиттером защитной цепи, предотвращающей увеличение напряжения затвор-эмиттер при резком нарастании тока коллектора. Наилучшим вариантом является подключение параллельно цепи затвор-эмиттер последовательно соединенных диода Шоттки и конденсатора, заряженного до напряжения +15…+16 В. Допускается применение в качестве защитного элемента стабилитрона на напряжение 15…16 В.
Для защиты IGBT-транзисторов от коммутационных перенапряжений в цепи коллектор-эмиттер следует применять снабберные RC- и RCD-цепи, установленные непосредственно на силовых выводах [1].
Затвор IGBT-транзисторов электрически изолирован от канала очень тонким слоем диэлектрика и легко может быть поврежден при неправильной эксплуатации. Для нормального включения и перевода IGBT-транзистора в состояние насыщения при обеспечении минимальных потерь в этом состоянии необходим заряд входной емкости прибора (1000…5000 пФ) до +15 В ±10%. Перевод прибора в закрытое состояние может осуществляться как подачей нулевого напряжения, так и отрицательного - не более –20 В (обычно в пределах –5…–6 В). Максимально допустимое напряжение затвор-эмиттер не должно превышать +20 В. Превышение этого напряжения может пробить изоляцию затвора и вывести прибор из строя. Не рекомендуется работа IGBT-транзистора и при "подвешенном" затворе, так как в противном случае возможно ложное включение прибора.
С целью снижения динамических потерь и увеличения частоты коммутации необходимо обеспечить малое время переключения прибора. Время переключения для большинства ключей на IGBT-транзисторах лежит в пределах 100…1000 нс, что требует обеспечивать перезаряд входной емкости в течение короткого времени с помощью токовых пиков до 5 А и более. Необходимо также уменьшать отрицательную обратную связь, которая может возникнуть из-за индуктивности слишком длинного соединительного проводника к эмиттеру прибора.
Длина соединительных проводников между управляющей схемой и мощным полевым транзистором должна быть минимальной для исключения помех в цепи управления. Для соединения целесообразно использовать витую пару минимальной длины или прямой монтаж платы управляющей схемы на выводы управления транзистора. Если не удается избежать длинных проводников в цепи затвора, то в качестве меры предосторожности необходимо включить последовательно с затвором резистор с небольшим сопротивлением. Обычно достаточно, чтобы сопротивление этого резистора лежало в диапазоне 100…200 Ом.
Следует отметить, что IGBT-транзисторы не так чувствительны к электростатическому пробою, как, например, КМОП-приборы, из-за того, что входная емкость мощных IGBT-транзисторов значительно больше и может вместить в себя большую энергию, прежде чем разряд вызовет необратимый пробой затвора. Однако при транспортировке и хранении этих приборов затвор и эмиттерный вывод должны быть закорочены токопроводящими перемычками, которые не должны сниматься до момента подключения транзистора в схему. Производить монтажные работы с IGBT-транзисторами необходимо только при наличии антистатического браслета. Все инструменты и оснастка, с которыми может контактировать модуль, должны быть заземлены. Для защиты затвора от статического пробоя непосредственно в схеме необходимо подключение параллельно цепи затвор-эмиттер резистора сопротивлением 10…20 кОм.
Условные графические обозначения IGBT-транзисторов, используемые различными производителями на принципиальных схемах электронных устройств, приведены на рис. 7.
Условные графические обозначения IGBT-транзисторов
Рис. 7. Условные графические обозначения IGBT-транзисторов
Компания International Rectifier (IR) выпускает четыре семейства IGBT-транзисторов, ориентированных на применение в различных областях силовой электроники. Разделение по классам идет по диапазону рабочих частот. Так выделяют семейства Standart, Fast, UltraFast, Warp (табл. 1).

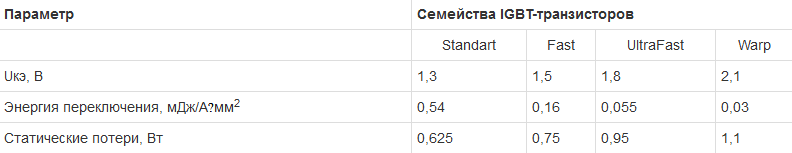

Таблица 1. Сравнительные характеристики различных семейств IGBT-транзисторов компании IR
Транзисторы семейства Standart оптимизированы на применение в цепях, где необходимо малое падение напряжения на ключе и малые статические потери.
Транзисторы семейства UltraFast и Warp оптимизированы на применение в ВЧ цепях, где необходимо иметь малые динамические потери. Малая энергия переключения позволяет использовать транзисторы Warp вплоть до частот 150 кГц, а транзисторы UltraFast - до 60 кГц при приемлемом уровне динамических потерь.
Транзисторы семейства Fast являются некоторым компромиссом между рассмотренными семействами. Обладая невысоким падением напряжением и приемлемыми потерями, транзисторы Fast могут использоваться в цепях, где не требуется очень высокие скорости переключения, в схемах, где применение Standart приведет к большим динамическим потерям, а применения Warp приведет к высоким статическим потерям. По скоростям переключения сравнимы с биполярными транзисторами.
В рекомендациях по применению компания International Rectifier указывает, что в IGBT транзисторах нового поколения триггерная структура подавлена полностью. Кроме этого обеспечивается почти прямоугольная область безопасной работы.
Биполярные транзисторы с изолированным затвором - IGBT - Insulated Gate Bipolar Transistor
Транзисторы семейства Standart оптимизированы на применение в цепях, где необходимо малое падение напряжения на ключе и малые статические потери.
Транзисторы семейства UltraFast и Warp оптимизированы на применение в ВЧ цепях, где необходимо иметь малые динамические потери. Малая энергия переключения позволяет использовать транзисторы Warp вплоть до частот 150 кГц, а транзисторы UltraFast - до 60 кГц при приемлемом уровне динамических потерь.
Транзисторы семейства Fast являются некоторым компромиссом между рассмотренными семействами. Обладая невысоким падением напряжением и приемлемыми потерями, транзисторы Fast могут использоваться в цепях, где не требуется очень высокие скорости переключения, в схемах, где применение Standart приведет к большим динамическим потерям, а применения Warp приведет к высоким статическим потерям. По скоростям переключения сравнимы с биполярными транзисторами.
В рекомендациях по применению компания International Rectifier указывает, что в IGBT транзисторах нового поколения триггерная структура подавлена полностью. Кроме этого обеспечивается почти прямоугольная область безопасной работы.

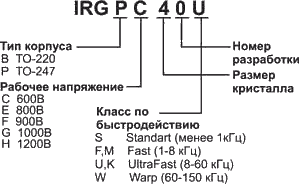

Цифро-буквенное обозначение IGBT-транзисторов, выпускаемых компанией приведено на рис. 8.
Рис. 8. Обозначение IGBT-транзисторов компании IR
В табл. 2 приведены параметры IGBT-транзисторов средней мощности с максимальным напряжением 600 В, которые находят широкое применение в бытовой и офисной технике [3].
Таблица 2. IGBT-транзисторы компании IR
