Генератор звуковых частот для проверки усилителей НЧ

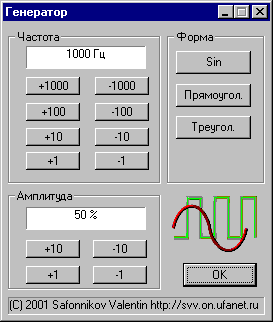

Различные усилители звука, как микрофонные, так и мощные оконечные УМЗЧ, нуждаются при настройке в эталонном сигнале постоянной величины. Многие испытывают и настраивают схемы УНЧ просто коснувшись пальцем входа или подав музыкальную мелодию от ПК или смартфона, более продвинутые радиолюбители запускают специальные тестовые программы, но правильнее всего будет собрать маленький и простой малошумящий тестовый генератор, чтобы раз и навсегда решить этот вопрос.

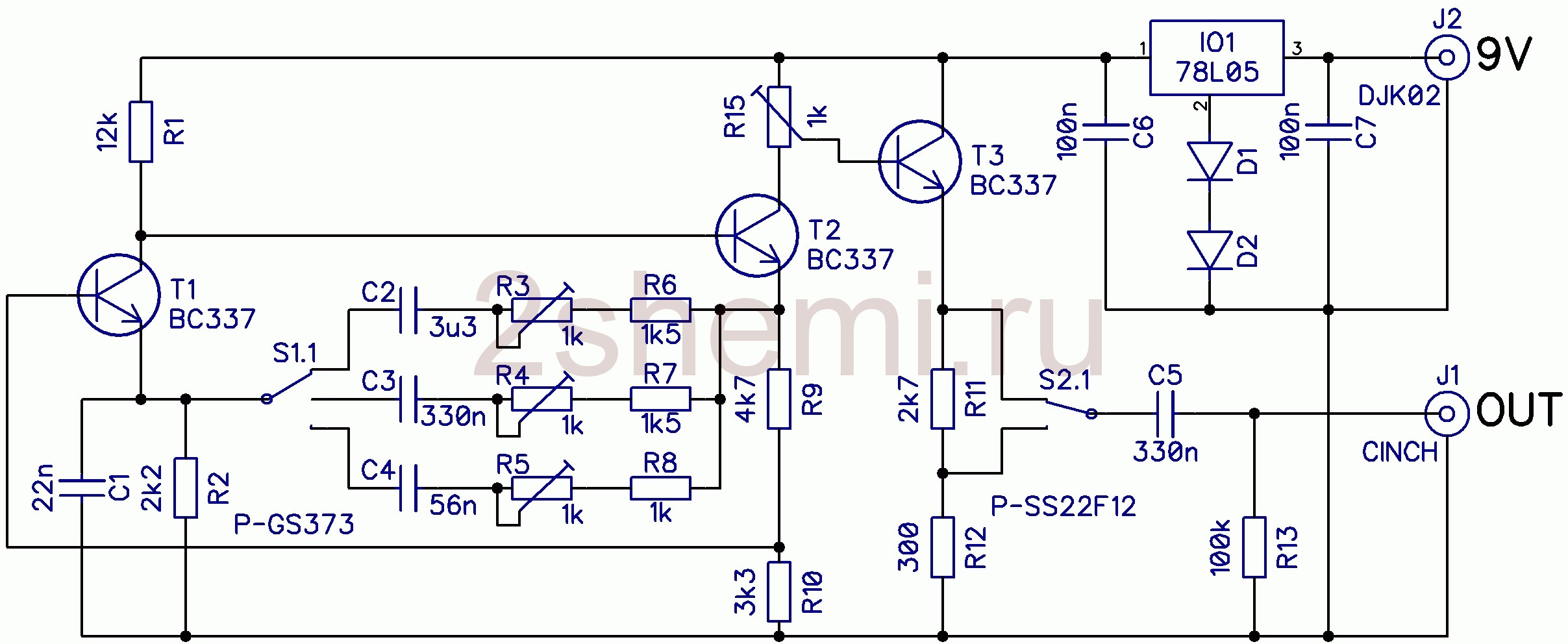

Схема генератора ЗЧ для проверки УНЧ
Схема транзисторного генератора для тестирования УНЧ

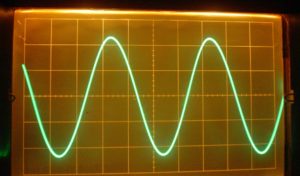

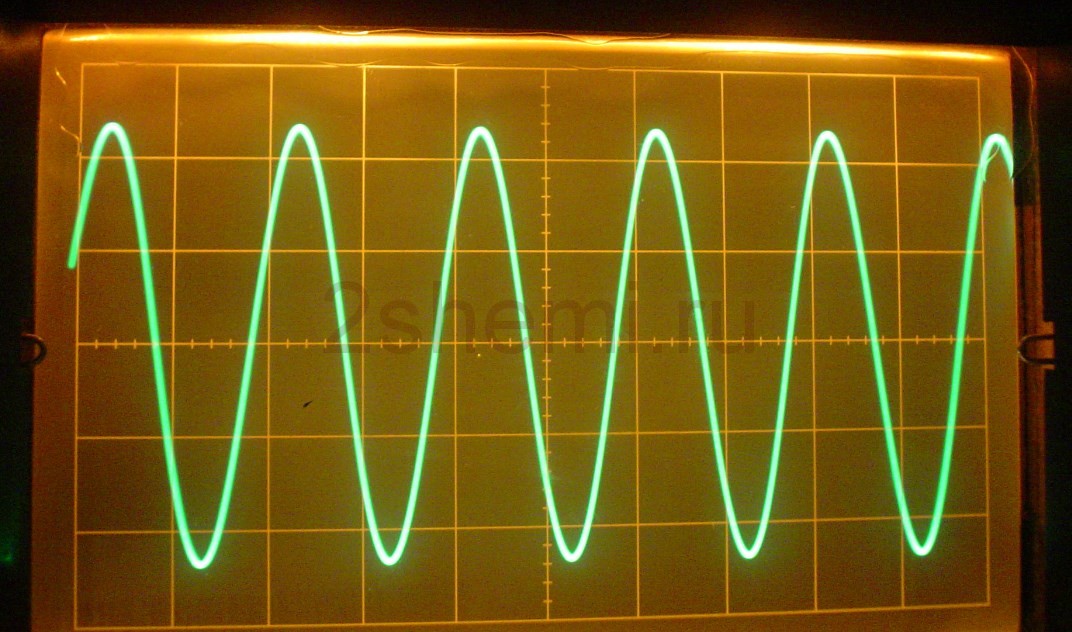

Данная схема представляет собой генератор синусоидальных сигналов с тремя переключаемыми частотами: 300 Гц, 1 кГц, 3 кГц, и благодаря низкому гармоническому искажению — 0,11%, 0,23% и 0,05% соответственно при максимальном выходном напряжении, устройство действительно хорошо работает во время испытаний и измерений параметров усилительных аудиоустройств.

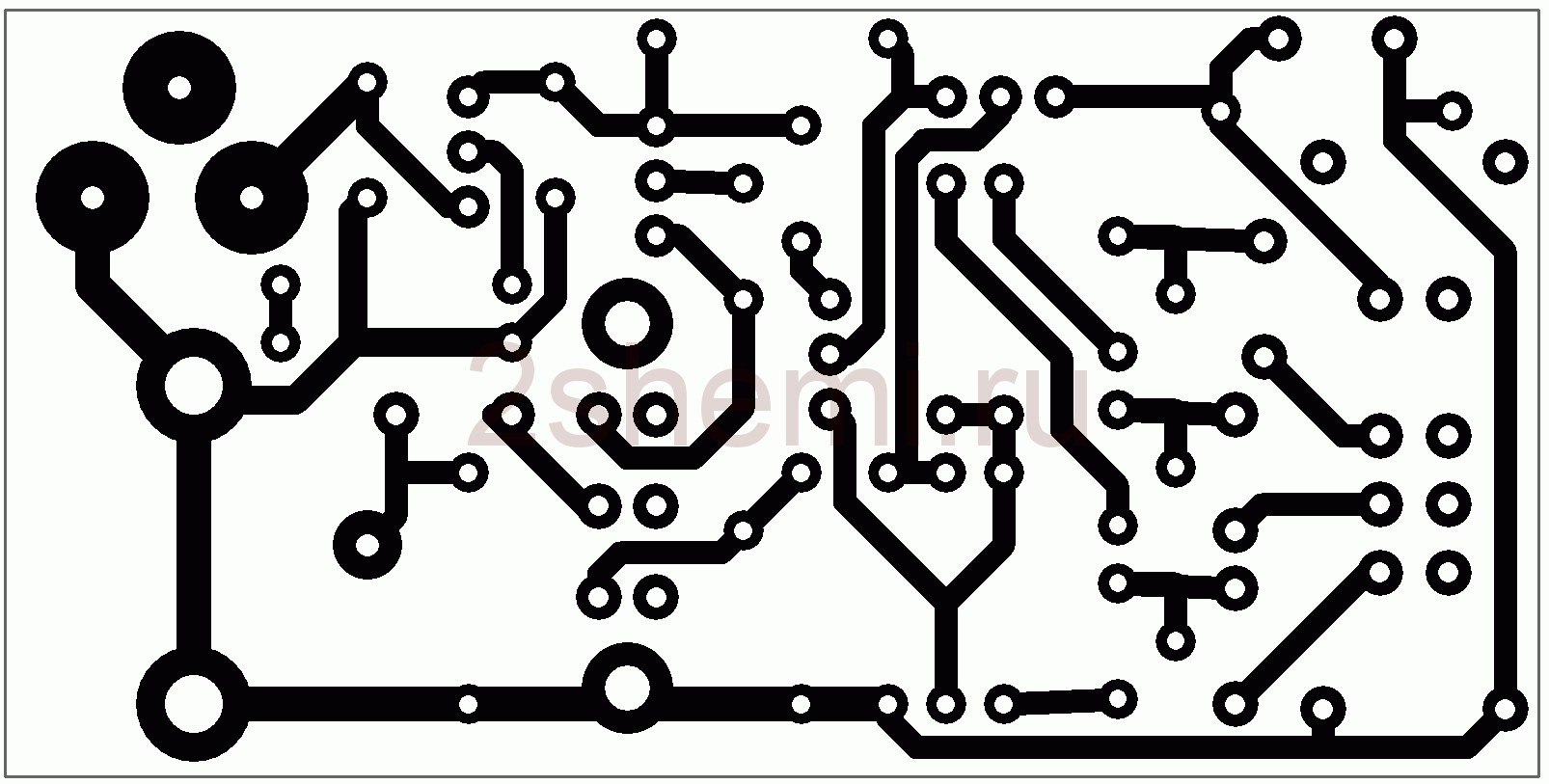

Плата генератора для проверки УНЧ
Выходное напряжение генератора устанавливается в 2-х поддиапазонах 0 — 77,5 мВ и 0 — 0,775 В (RMS). Частоты выбираются с помощью переключателя S1, выходной диапазон напряжений — S2.

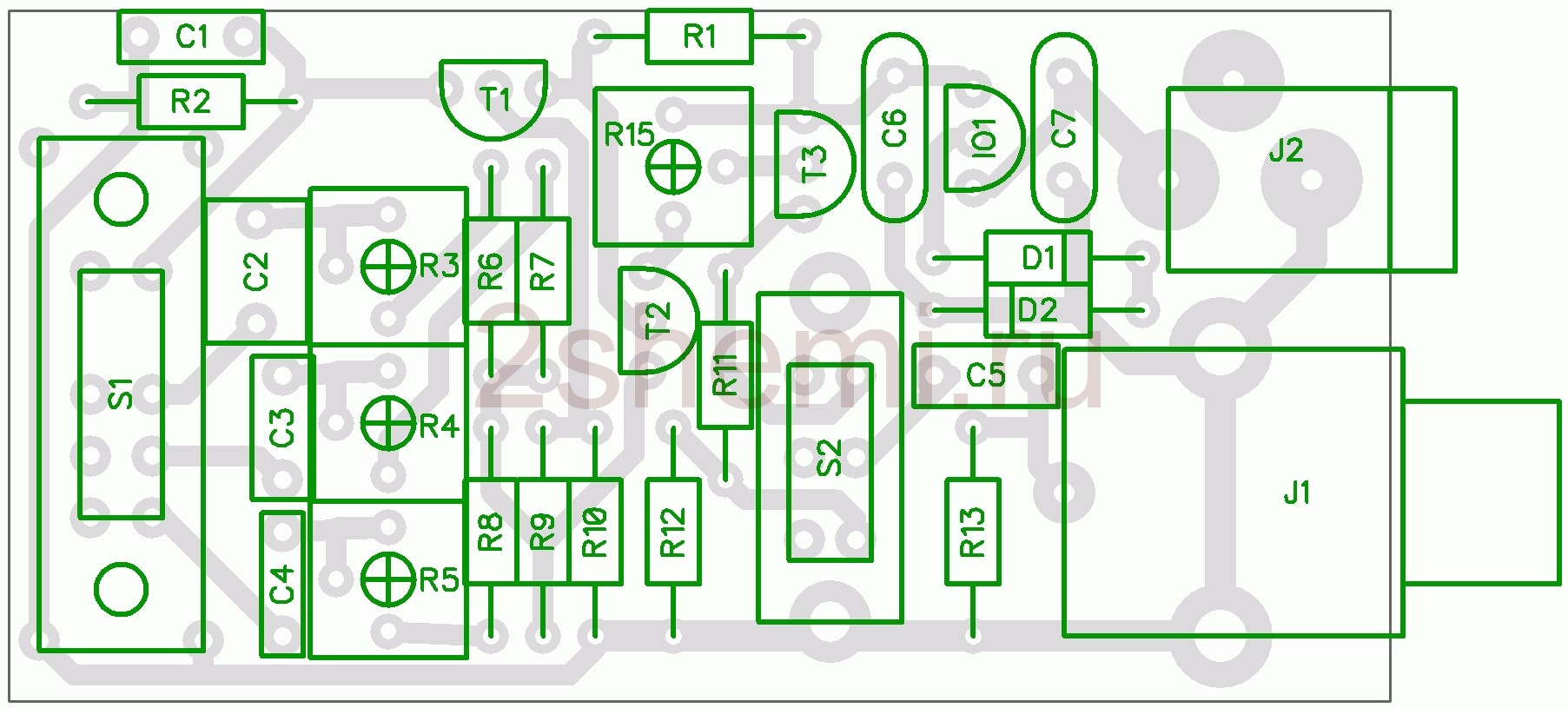

Расположение деталей на плате генератора ЗЧ
Калибровка частот на каждом из поддиапазонов выполняется с помощью частотомера и потенциометров R3, R4 и R5. Откалибруйте величину выходного напряжения с помощью милливольтметра.
Питание схемы возможно от 8 — 15 В. Стабилизатор 78L05 с двумя диодами 1N4148 снижает входное напряжение до 6,2 В. Потребляемый ток около 4,5 мА, поэтому с целью предельного уменьшения шумов и возможности использовать тестер автономно — запитывайте его от батареек (аккумуляторов).
Аналог BC337
Транзистор BC337 можно попробовать заменить на:
зарубежный аналог:
BC184
BC637
2N4401
2N5818
MPSA06
SE6022
отечественный аналог:
КТ504Б
КТ660А
КТ928
КТ3102Б
