В последнее время огромную популярность набирают приборы называемые «Генератор озона» по простому «Озонатор», применяются для озонирования воды, воздуха, продуктов питания, уничтожения опасных для жизни человека микробов, бактерий, микроорганизмов и вредных летающих, бегающих, ползающих насекомых. В продаже имеется огромное количество озонаторов, цена девайсов колеблется в широких диапазонах, порой достигающих космических значений. Поэтому, дорогие друзья, предлагаю вам сделать простой, озонатор воздуха своими руками, из доступных деталей. На этом рисунке изображена простая схема озонатора воздуха, собрать её по плечу даже школьнику.
Генератор озона (озонатор воздуха) из строчника от импортного телевизора

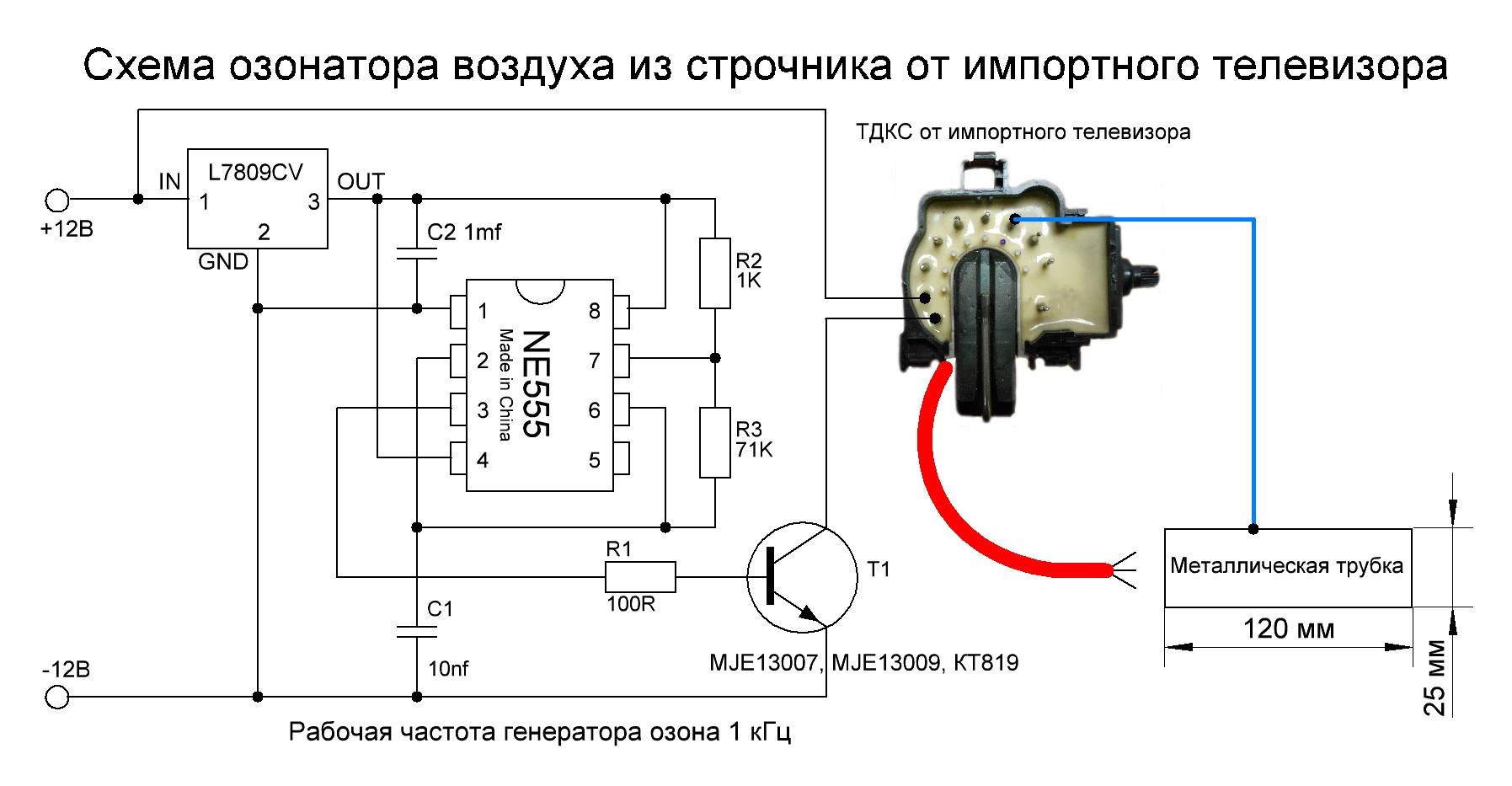

Схема состоит из генератора прямоугольных импульсов собранного на микросхеме таймере NE555. Принцип работы устройства простой, генератор вырабатывает прямоугольные импульсы частотой 1 кГц и скважностью 50%. Для тех кто не в курсе поясняю: Скважность это безразмерная величина, является классификационным признаком импульсной системы, она определяет отношение периода повторения импульсов к длительности импульса. Далее с третьей ноги микросхемы импульс поступает через ограничительный резистор R1 на базу усилительного транзистора Т1, который открывается и пропускает ток через обмотку строчного трансформатора (ТДКС).
Напряжение на выходе из трансформатора повышается до 25-30 кВ в зависимости от модели ТДКС. Высокое напряжение подается на разрядник и происходит коронный разряд в результате, которого вырабатывается газ озон. Хочу заострить ваше внимание на том, что в этом девайсе только на частоте 1 кГц будет происходить коронный разряд. Если поднять частоту более 2-5 кГц, то получится жгучая электрическая дуга в процессе горения будет выделяться большое количество тепла. Не путайте эти две вещи. Для сборки генератора озона вам понадобятся следующие детали:
Радиодетали для сборки генератора озона
Микросхема NE555 или аналог КР1006ВИ1
DIP панель для микросхемы SCS- 8 (DS1009—8AN)
Транзистор Т1 MJE13007, MJE13009, КТ805, КТ819 и другие структуры n-p-n рассчитанные на ток не менее 5А
Линейный стабилизатор напряжения L7809CV
Конденсаторы неполярные С1 10 нФ (103), С2 1 мкФ (105)
Резисторы 0.25 ватт R1 100 ом, R2 1K, R3 71K
ТДКС практически любой от импортного цветного телевизора
Радиатор например от компьютерного блока питания
Металлическая труба диаметром 25 мм, длина 120 мм

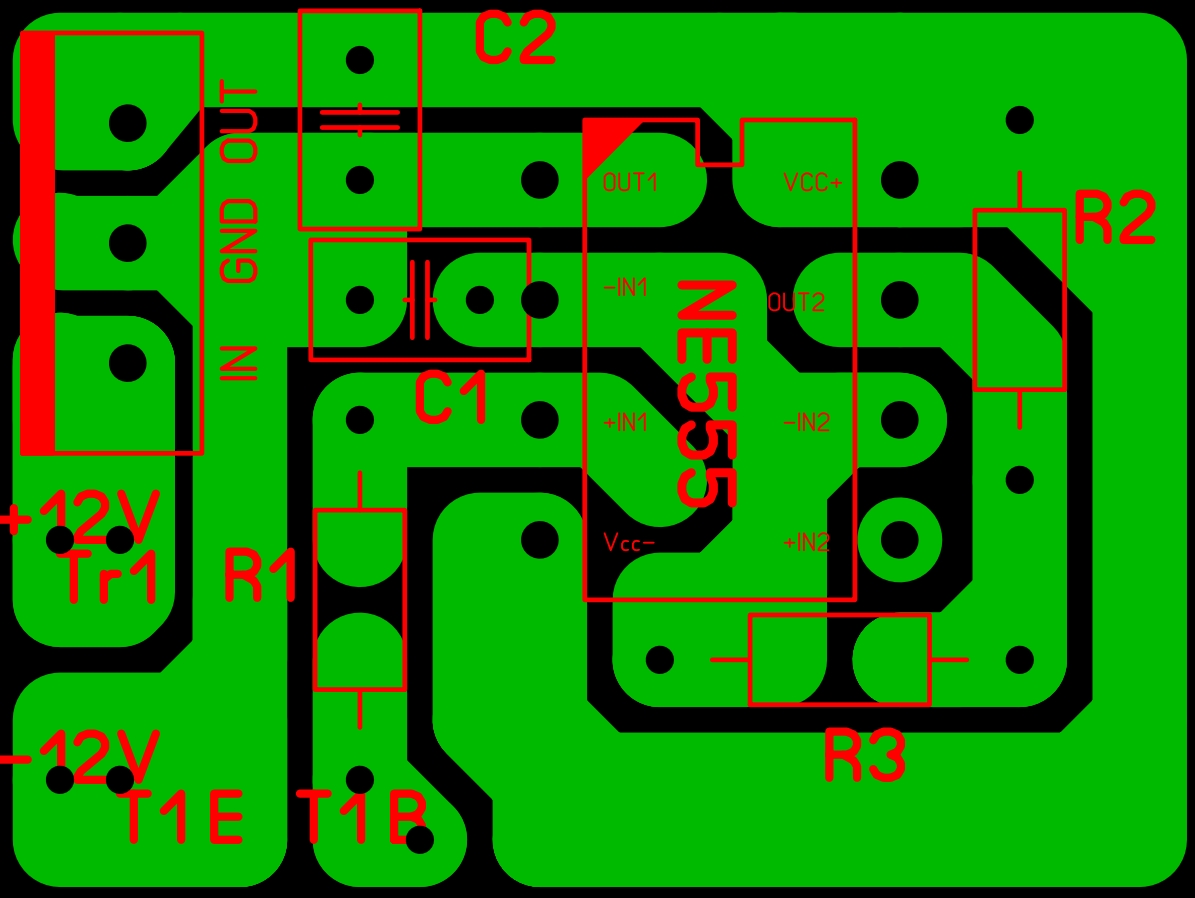

Все детали располагаются на маленькой печатной плате размером 22х28 мм. Также разрешаю собирать генератор озона навесным монтажом.
Главной деталью озонатора является строчный трансформатор, достать его можно из любого импортного телевизора. Почему из импортного? Потому, что в импортных ТДКС встроенный диодный умножитель напряжения. Модель трансформатора и телевизора никакого значения не имеет. У всех ТДКС одинаково расположены три пина нужные для нашей самоделки, единственное отличие на некоторых строчниках может быть один, два или три бронепровода и отсутствие незадействованных пинов. Тонкие провода можно отрезать, оставить лишь самый толстый, центральный, бронепровод.
Транзистор будет сильно нагреваться, поэтому его следует закрепить на радиатор с достаточной площадью для нормального охлаждения. Конец бронепровода выходящего из строчного трансформатора надо очистить от изоляции и немного распушить металлические жилки, придав форму кисточки. Перед запуском озонатора расположите конец бронепровода примерно в сантиметре от края трубы.
Правильно собранное из исправных деталей устройство начинает работать сразу и в настройке не нуждается. После подачи питания на генератор между проводом и трубой появится голубое свечение исходящее от каждой жилки бронепровода, это тот самый коронный разряд сопровождающийся громким шипением и выделением большого количества едкого газа озона. Прибор потребляет всего 0.8А.

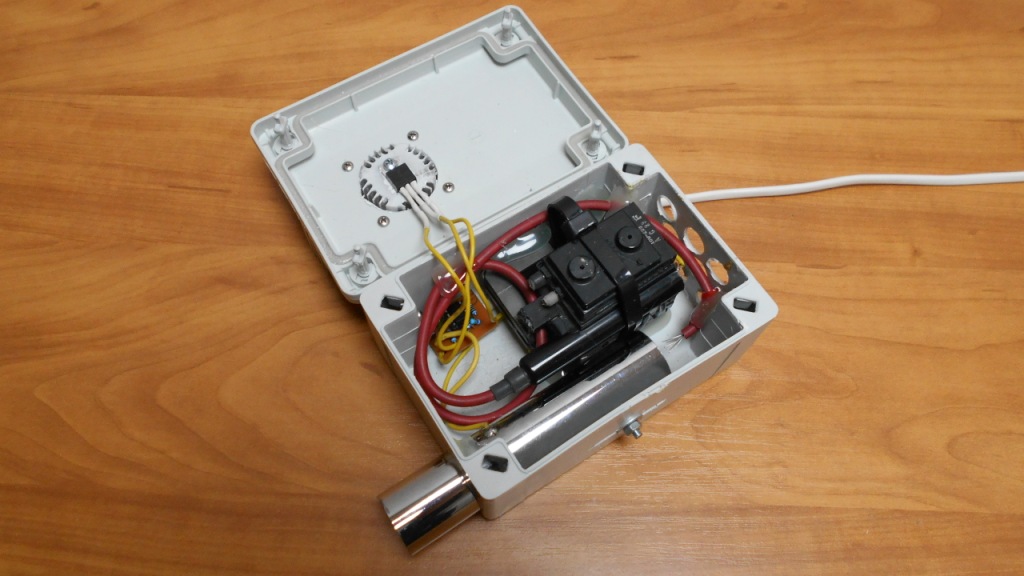

Компоненты устройства легко разместились в пластиковой распределительной коробке размером 125х85х60 мм купленной в магазине «электротовары» у продавца с самым умным лицом.
