Варистор- это одна из разновидностей резисторов. Основное свойство варистора- он изменяет свое сопротивление под воздействием приложенного к нему напряжения.
Отсюда и название варистор- от английского словосочетания vari(able) (resi)stor — переменный резистор.

Обозначение варисторов на схемах

На схеме варистор обозначается так:

Основные параметры варисторов

К основным параметрам варисторов можно отнести:

    Классификационное напряжение, В — напряжение при определённом токе (обычно изготовители указывают при 1 мА), практической ценности не представляет.
    Рабочее напряжение (Operating voltage) В (для пост. тока Vdc и Vrms — для переменного) — диапазон — от нескольких В до нескольких десятков кВ; данное напряжение должно быть превышено только при перенапряжениях.
    Рабочий ток (Operating Current), А — диапазон — от 0,1 мА до 1 А
    Максимальный импульсный ток (Peak Surge Current), А
    Поглощаемая энергия (Absorption energy), Дж
    Коэффициент нелинейности
    Температурные коэффициенты (статич. сопротивления, напряжения, тока) — для всех типов варисторов не превышает 0,1 % на градус.

Вольт-Амперная характеристика варисторов

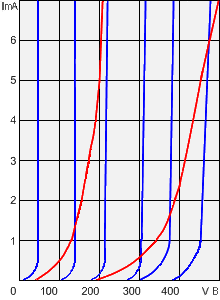

Вольт-Амперная характеристика варисторов отражена на диаграмме ниже.
Небольшое пояснение: ВАХ варисторов зависят от материала из которого они изготавливаются: синий график — на основе ZnO, красный график — на основе SiC

Из чего изготавливаются варисторы

Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника ( преимущественно порошкообразного карбида кремния SiC или оксида цинка ZnO), и связующего вещества (глина, жидкое стекло, лаки,смолы и др.). Далее поверхность полученного элемента металлизируют и припаивают к ней выводы.

Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы.

варистор
Варисторы бывают даже и переменные- применялись для регулировки фокуса в отечественных телевизорах.
