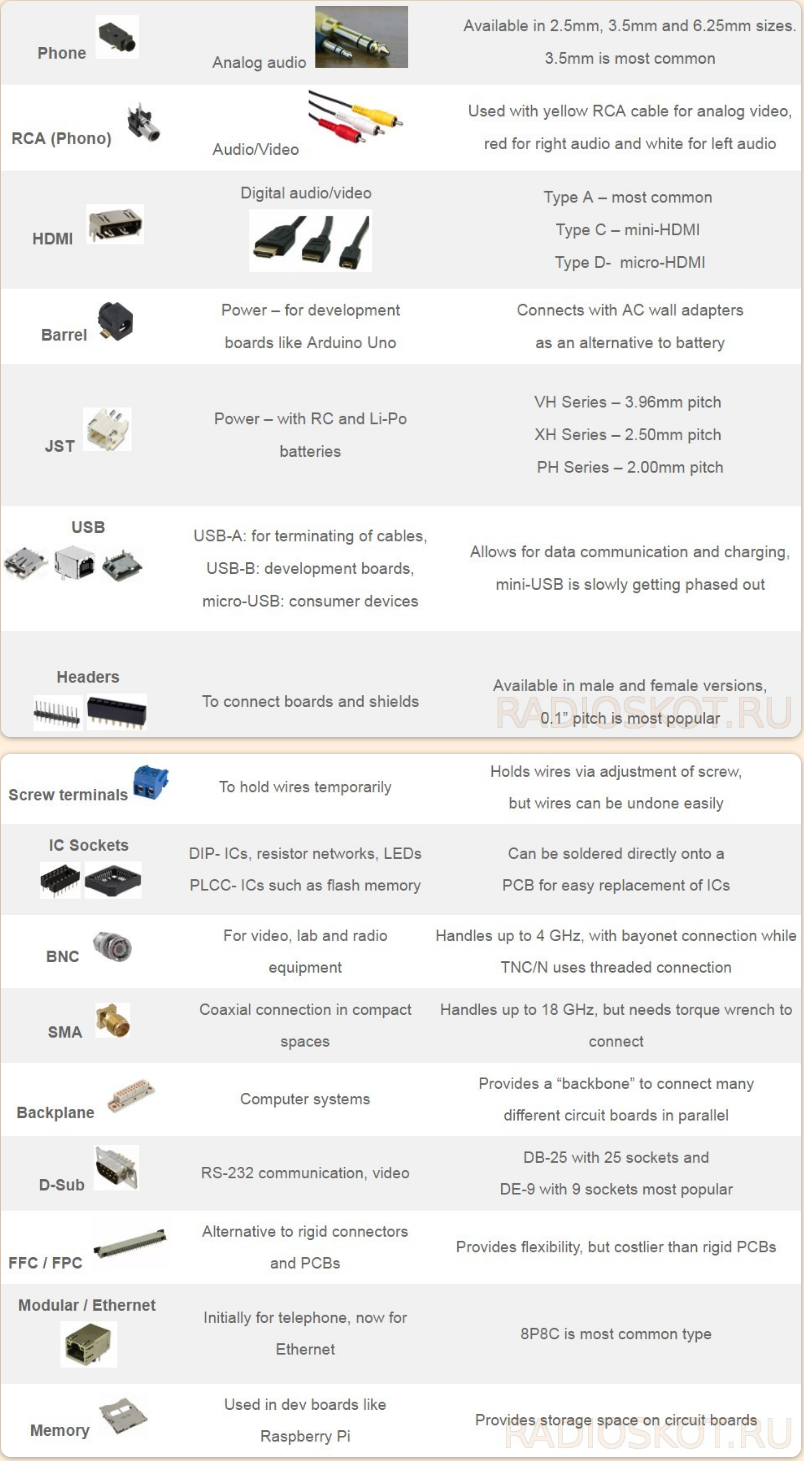

Популярные разъемы зарубежного производства
Ниже представлены разъемы серии MS (соответствуют требованиям американского военного стандарта), являющейся фактически развитием отечественной серии ШР. Эти разъемы используют как в сигнальных трактах, так и в цепях питания, включая сильноточные (до 150 А) и высоковольтные (до 4 кВ). Тот факт, что рассматриваемая серия разработана для нужд военной индустрии, сам по себе свидетельствует о высокой надежности изделий.

Разъемы предназначены для эксплуатации в различных климатических зонах планеты, в том числе при повышенной влажности, они надежно защищены от пыли и водяных брызг, стойки по отношению к сильным температурным перепадам, ударам и вибрации. В стандартном исполнении для повышения сопротивляемости коррозии контакты разъемов покрыты слоем серебра, однако выпускают также изделия с позолоченными контактами, используемые при работе в атмосфере повышенной агрессивности (пары кислоты и пр.).

Число типономиналов разъемов серии MS очень велико. Кроме нее, существует почти идентичная ей серия 97, разработанная для нужд гражданской индустрии, а также серия 97В, где вместо резьбового соединения колодок разъема использовано байонетное.

Здесь мы рассмотрим подробно лишь некоторые из наиболее ходовых типов разъемов серии MS, предназначенных для соединений видов кабель- блок и кабель-кабель. Подробную информацию можно найти на сайте фирмы-производителя "Amphenol" amphenol.com.

Ввиду большого числа типономиналов производимых разъемов их классификация весьма сложна. Разъемы различают по типу корпуса, а также виду и ориентации контактных вставок. Стандартную условную маркировку разъема можно представить следующим образом:

ABCD-E-FG-H.

Символ А указывает на серию изделия (MS, 97 или 97В). Здесь будем рассматривать только серию MS. Знаком В обозначают цифру 3 или 4, причем тройка соответствует разъему с выводами под пайку, а четверка - под обжим.

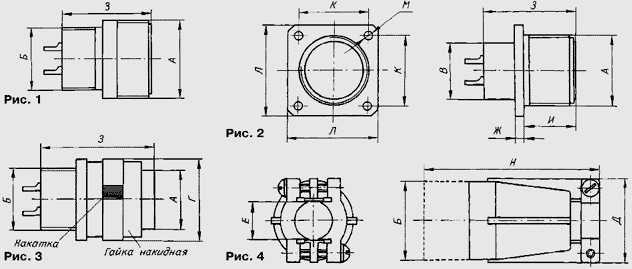

Под знаком С подразумевают трехзначное число, указывающее тип корпуса колодки разъема. Наиболее распространены три типа: 101 - гнездовая колодка для монтажа на кабель (рис. 1), 102 - гнездовая на блок (рис. 2) и 106 - штыревая на кабель (рис. 3).

Символ D - условное буквенное обозначение класса корпуса разъема - А, Е, F или R.

Следующий знак - Е - указывает на тип разъема, выражаемый либо числовым, либо цифро-буквенным сочетанием. Символом F обозначено число, определяющее вид контактной вставки (резиновый цилиндр с впрессованными в его отверстия контактами).

Строго говоря, полный тип вставки определяется позицией F совместно с позицией Е, т. е. вид вставки для конкретного типа разъема.

Символ G обозначает вид контактов колодки: штырь - Р или гнездо - S. Заметим, что вид контактов никак не связан с типом корпуса колодки разъема.

Большое число разновидностей колодок-вставок позволяет избежать ошибочных соединений, поскольку можно обеспечить индивидуальность каждого разъема в проектируемом аппарате. Однако, если он содержит много разъемов с одинаковым числом контактов и требованиями к напряжению и току, все-таки могут возникнуть трудности в обеспечении правильности стыковки.

В таких редких случаях можно использовать разъемы с различной ориентацией вставок относительно направляющего ключа-выступа (или ключа-прорези). Ориентация вставки отражена в символе Н условной маркировки разъема. Отсутствие этого символа означает, что ориентация ключа этого разъема стандартная.

Наряду со стандартной ориентацией предусмотрено четыре нестандартных. Для них на место символа Н ставят одну из букв W, X, Y или Z. Эти разновидности отличаются углом поворота ключа относительно стандартного его положения.

Торец корпуса гнездовой колодки (рис.1), обращенный к соединению, имеет форму полого цилиндра со стыковочной резьбой на наружной поверхности и ключом-выступом, задающим ориентацию, на внутренней. Внутри этого цилиндра находится резиновая вставка с контактами, выполненными в виде гнезд.

Стыковочный торец корпуса штыревой колодки (рис.3) выполнен в форме полого цилиндра, вставляющегося в гнездовую колодку с ключом-прорезью под ориентирующий выступ. Внутрь цилиндра вложена такая же резиновая вставка с контактами-штырями. Снаружи на этот цилиндр надета накидная гайка, фиксирующая соединение колодок. Она представляет собой полый цилиндр с кольцевым упором на заднем торце, свободно вращающийся вокруг корпуса колодки. На внутренней поверхности гайки нарезана резьба, ответная к резьбе на гнездовой колодке, а на внешней выполнена накатка.

Под гайкой на цилиндр надето резиновое кольцо прямоугольного сечения, обеспечивающее мягкий и герметичный контакт колодок разъема.

Корпус кабельных колодок снабжен рельефной навинчивающейся металлической задней крышкой конической формы с зажимом для фиксации кабеля (рис. 4). Внутри крышки размещен герметизирующий вкладыш.

Это усеченный с обеих сторон конус из эластичной резины с отверстиями вдоль оси. Их число равно числу контактов. Со стороны кабеля эти отверстия имеют диаметр, позволяющий плотно обжимать проводники. Со стороны колодки диаметр отверстий больше - в них входят выводы контактов вставки.

Между вкладышем и крышкой размещена пластиковая втулка с ответной конусностью под вкладыш (втулка, вкладыш и герметизирующие кольца на рисунках не показаны).

На заднем конце крышки (со стороны кабеля) на двух кронштейнах смонтированы две скобы, которые с помощью двух стяжных винтов плотно охватывают кабель, фиксируя его относительно колодки. Это заключительная операция в процессе монтажа разъема.

Все корпусные детали разъемов изготовлены из дюралюминия. Стяжные винты - стальные.

По классу корпуса наиболее распространены разъемы класса Е (именно они и описаны в этой статье). Класс F отличается тем, что герметизирующее резиновое кольцо имеет круглое сечение, что обеспечивает лучшую герметичность. Корпусы кабельных разъемов класса А не имеют задней крышки и герметизирующего вкладыша. Корпусы разъемов класса R имеют меньшую длину, а их задняя крышка лишена зажима для фиксации кабеля.

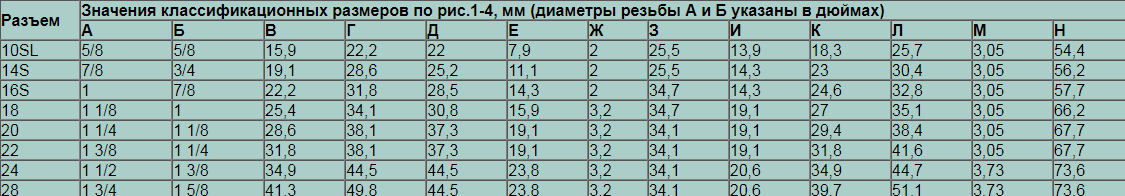

Типы разъема различают по диаметру контактной вставки и размерам деталей корпуса. На рис. 1-4 указаны основные классификационные размеры в буквенном обозначении, а в табл.1 сведены численные значения этих размеров для наиболее распространенных типов разъемов.

Таблица 1

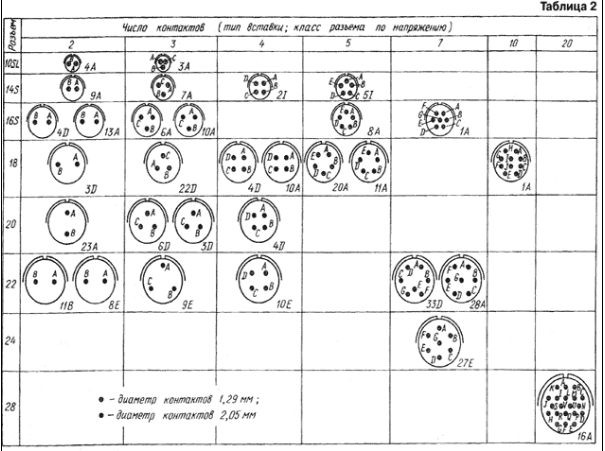

Тип контактной вставки (символ F в маркировке) определяют ее диаметр, число контактов, их расположение и диаметр. Существует более 150 разновидностей контактных вставок. Остановимся только на некоторых из наиболее часто используемых. В табл. 2 представлены характеристики вставок. Ориентация вставок относительно ключа стандартная.

В клетках таблицы условно изображены виды вставок, указан тип каждой из них. Буква в обозначении типа вставки указывает на класс разъема по напряжению (табл. 3).

Таблица 3

К потребителю каждая колодка разъема поступает укомплектованной пластиковой заглушкой, предохраняющей контакты от повреждения и пыли.

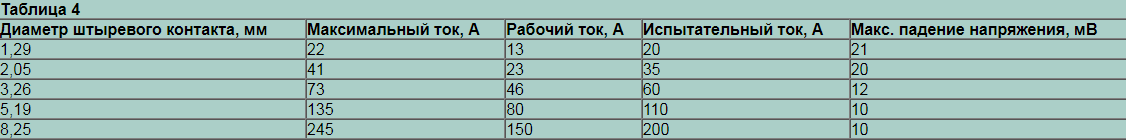

Допустимый ток через контакты разъема зависит от диаметра штыревой части соединения. В табл.4 сведены значения максимального, рабочего и испытательного тока, а также максимального падения напряжения на контакте.

Выше было рассказано о том, что, кроме стандартного положения ключа - выступа и ключа-прорези на корпусе разъемов, предусмотрены четыре нестандартных (символ Н в маркировке).

Значения углов поворота ключа, обозначаемых буквами W, X, Y Z, зависят от типа вставки; таблица соответствия здесь опущена.
