Область применения резисторов поверхностного монтажа

При поверхностном монтаже электронные изделия изготавливаются на печатных платах. Эта технология также известна под аббревиатурами ТМП, SMT или SMD. Соответственно, элементы для монтажа схем такого типа часто называются чип-компонентами или SMD-компонентами. На сегодняшний день поверхностный монтаж является самым распространенным способом изготовления схем электронных устройств. По сравнению с «традиционным» способом сквозного монтажа SMD-технология имеет ряд преимуществ, связанных с отличиями в элементной базе, способах конструирования, а также технологией создания печатных узлов. Все это позволяет уменьшить вес готового изделия, снижает себестоимость, дает возможность делать меньше отверстий на плате и размещать элементы на обеих ее сторонах.

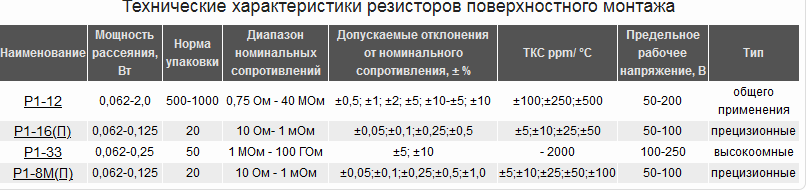

Среди преимуществ чип-резисторов следует отметить длительную стабильность и достаточный диапазон сопротивлений (0,1Ом - 100Мом). Чаще всего допуск сопротивления у SMD-резисторов составляет ±1% и ±5%.

Чип резисторы могут маркироваться различными способами:

Тремя цифрами. В этом случае первые две цифры – значение в омах, а третья обозначает количество нулей. Так маркируются компоненты ряда Е-24, типоразмера 1206, 0603 и 0805, с допуском 1% и 5%.

Четырьмя цифрами. Три первых цифры – значение в омах, четвертая – количество нулей. Применяется для ряда Е-96, типоразмеры 1206 и 0805, с допуском 1%.

Тремя символами. Первые два из них – значение в омах, приведенные по особой таблице, а третий – буква, соответствующая определенному множителю: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Распространяется на ряд Е-96, типоразмер 0603, допуск 1%.

Если в маркировке присутствует латинская буква R, она обозначает децимальную запятую.
