Область применения проволочных резисторов

Как правило, проволочные резисторы предназначаются для монтажа в цепях, в которых рассеиваются значительные мощности. Достаточно распространённым является компонент, предназначенный для мощности в 50Вт, но возможно найти элементы, сделанные с расчетом на мощность до 1КВт.

В ходе изготовления проволочных резисторов (как основа для слоя резистивного материала) используются прутья или трубочки из керамики. Резистивным материалом служит высокоомная лента или проволока, навитая на стержень. Концы ее затем прикрепляются к колпачкам на торцах, и к ним же позднее привариваются выводы элемента. Резисторы небольшой мощности (до 20Вт) глазируются керамическим слоем. Это делается для того, чтобы предотвратить сдвиг витков проволоки и для герметизации детали. Элементы с большей мощностью могут иметь свинчивающиеся колпачки на торцах. Иногда их устанавливают в алюминиевые экраны, которые обеспечивают улучшение теплоотвода от резистора.

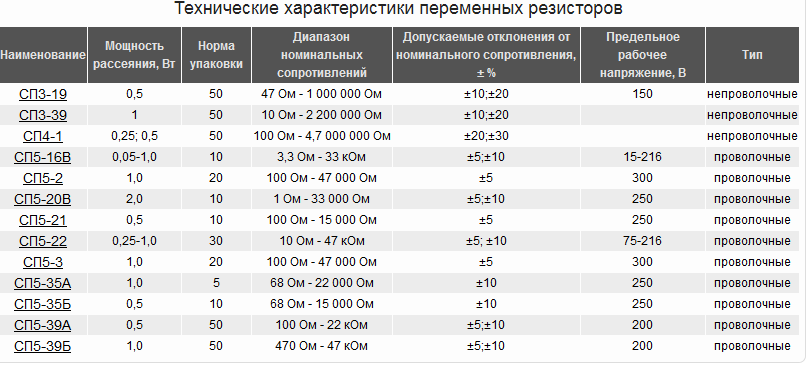

К преимуществам проволочных резисторов переменного сопротивления следует отнести повышенную термоустойчивость, нагрузочную способность, высокий уровень износостойкости, хорошую стабильность характеристик при разнообразных воздействиях внешней среды, достаточно низкий уровень собственных шумов и малый ТКС.

Вместе с тем они имеют ограниченный диапазон номинальных сопротивлений, довольно высокую паразитную емкость и индуктивность.
