Распиновка разъёмов

Сообщений 1 страница 10 из 13

1

Распиновка CD-AUDIO (дисковод - звуковая карта)
На многих CD/DVD приводах есть аналоговый звуковой выход, обычно у таких приводов имеется гнездо для подключения наушников. На этот выход CD-привод выдаёт звук при проигрывании дисков CD-Audio. Звук формируется встроенным в привод ЦАП-ом (обычно не очень высокого качества). Принято соединять этот выход с соответствующим входом на звуковой карте (в старых операционных системах не было возможности воспроизводить audio-cd как-то по другому, в новых же это не актуально). Вход звуковой карты называется "CD-IN", "CD-AUDIO", соответственно на дисководе "CD-OUT" или "ANALOG-AUDIO"

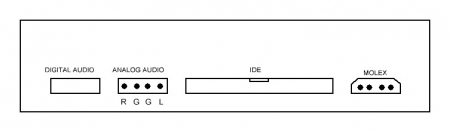

Распиновка analog-audio на дисководе:
https://forumupload.ru/uploads/0019/8b/c2/9/t200054.jpg

На звуковых картах для подключения привода существует различное множество разьёмов, но всё-же основными являются два.
Распиновка cd-audio in на звуковой карте:
https://forumupload.ru/uploads/0019/8b/c2/9/t186050.jpg

Естественно при подключении привода необходимо удостовериться какой именно распиновке соответствует разъём на звуковой карте и при необходимости переставить контакты на кабеле.

2

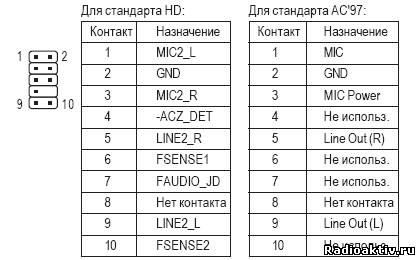

Распиновка F-audio (front audio panel)

Современные материнские платы позволяют использовать два типа подключения F-audio разъёма HD и AC97, для выбора типа подключения необходимо настроить BIOS материнской платы, иногда плата сама определяет какой тип подключения используется.
https://forumupload.ru/uploads/0019/8b/c2/9/687759.jpg

3

Распиновка S-video
Распиновка разъема S-Video 7, который применяется в Acer (вид со стороны разъема).

https://forumupload.ru/uploads/0019/8b/c2/9/t964926.jpg

Распиновка переходника для подключения Acer к телевизору через композитный видеовход.

https://forumupload.ru/uploads/0019/8b/c2/9/t285776.jpg

Рспиновка переходника, который позволяет получить композитный видеосигнал из сигналов S-Video.

https://forumupload.ru/uploads/0019/8b/c2/9/t140388.jpg

Распиновка переходника s-video 7 - s-video 4

https://forumupload.ru/uploads/0019/8b/c2/9/t766688.jpg
https://forumupload.ru/uploads/0019/8b/c2/9/t339442.png

4

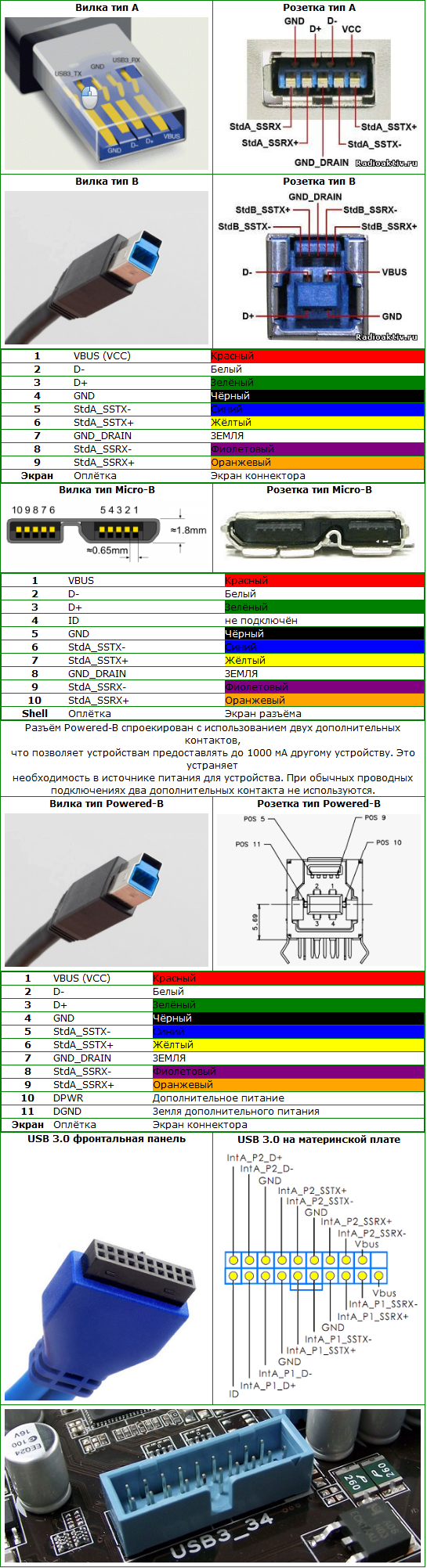

Распиновка USB 3.0

https://forumupload.ru/uploads/0019/8b/c2/9/955738.png

5

Распиновка HDMI

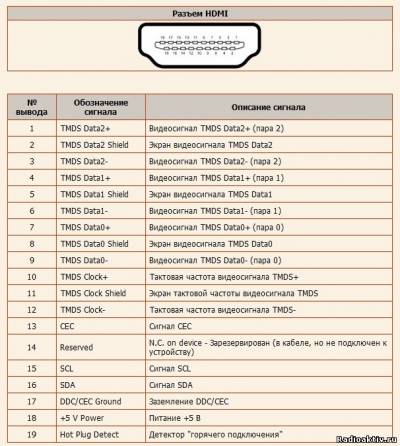

Разъем HDMI - Type A (максимальное разрешение 1920х1080)
https://forumupload.ru/uploads/0019/8b/c2/9/823551.jpg

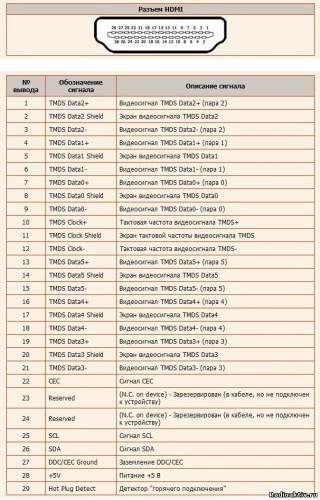

Разъем HDMI - Type B (возможность вывода сигнала свыше 1920х1080)
https://forumupload.ru/uploads/0019/8b/c2/9/822330.jpg

Канал TMDS

• передача данных видео, звука и служебных;

• метод передачи: В соответствии со спецификацией DVI 1.0; Type A: раздел Single-Link, Type B: раздел Dual Link;

• частота передачи пикселов видео: Type A: от 25 МГц до 165 МГц, Type B: от 25 МГц до 330 МГц;

• при передаче видеоформатов, частота выборки которых ниже 25 МГц (например, 13,5 МГц NTSC/480i) данные передаются по схеме повторения пикселов. Передается до 24 бит на пиксел в не зависимости от частоты выборки, вплоть до 1080p 60 Гц;

• тип кодирования пикселов: RGB 4:4:4 , YCrCb 4:4:4 (8 бит: 8 бит: 8бит), YCrCb 4:2:2 (12 бит, 6 бит, 6 бит);

• частота дискретизации звука: 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц;

• число каналов звука: до 8.

Канал DDC (Display Data Channel)

• служит для передачи источнику сигнала технической информации об устройстве отображения;

• передача данных по шине I2C с частотой тактования 100 кГц;

• формат данных E-EDID по спецификациям EIA/CEA-861B и VESA Enhanced EDID (v 1.3).

6

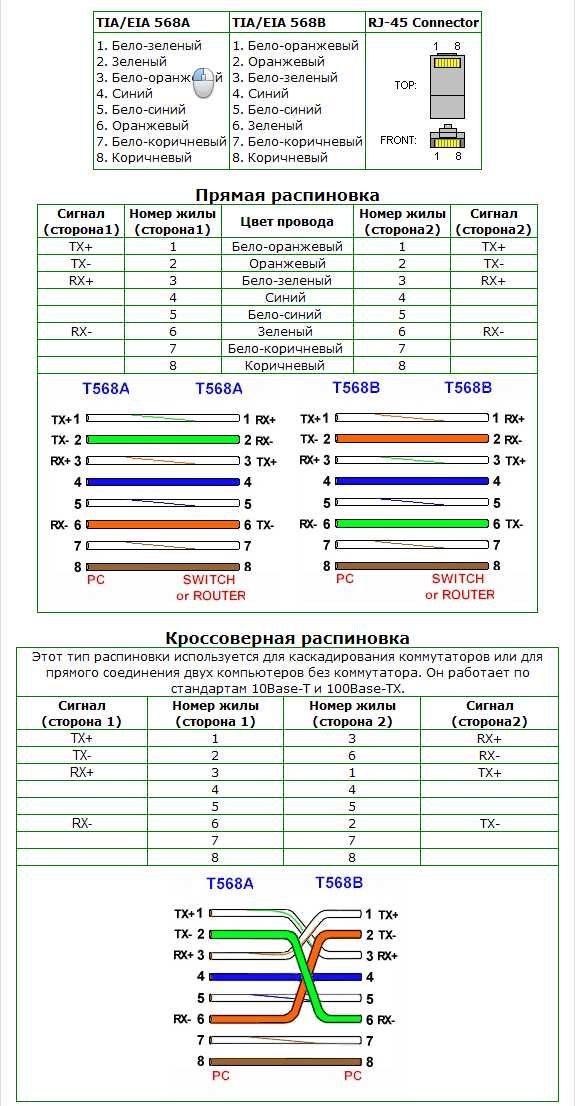

Распиновка Ethernet 10/100 (RJ-45)
https://forumupload.ru/uploads/0019/8b/c2/9/508394.png

7

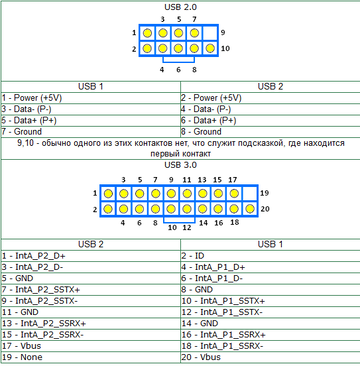

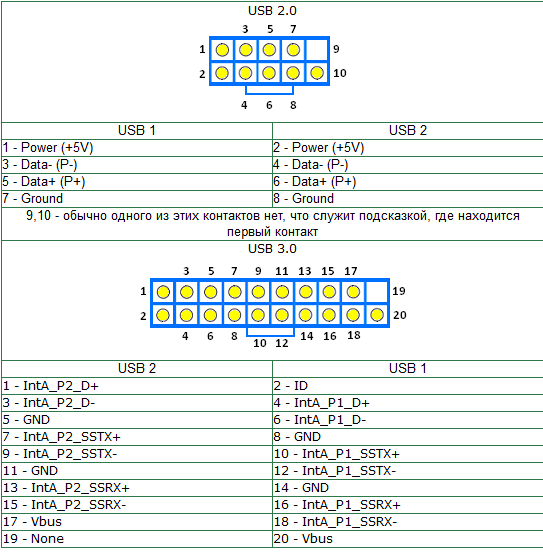

Распиновка USB разъема на материнской плате

https://forumupload.ru/uploads/0019/8b/c2/9/t407449.png

8

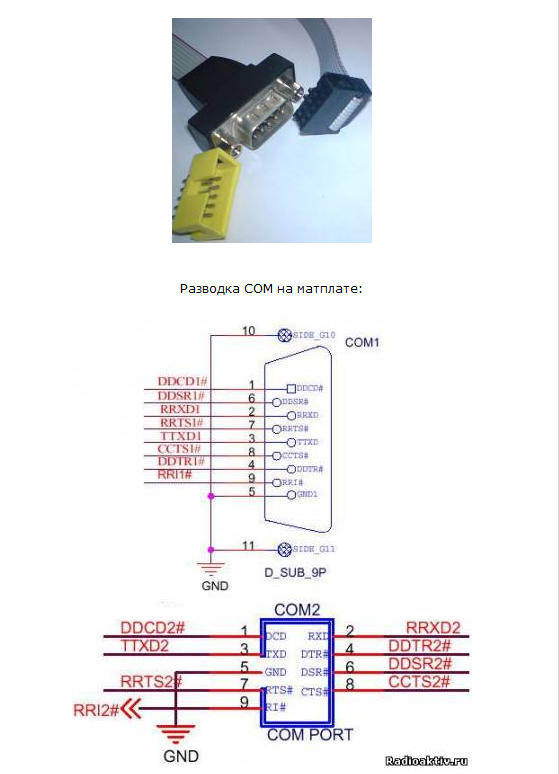

Распиновка COM - порта на материнской плате

https://forumupload.ru/uploads/0019/8b/c2/9/775325.png

9

Распиновка PS/2(клавиатура, мышь)

Штекер мыши и клавиатуры:

https://forumupload.ru/uploads/0019/8b/c2/9/t209171.jpg
https://forumupload.ru/uploads/0019/8b/c2/9/t895402.png

10

Распиновка клавиатурного разъема Din

Со стороны клавиатуры(штекер)

https://forumupload.ru/uploads/0019/8b/c2/9/t629212.png
