Усилители звука используются как во многих бытовых приборах, автомобилях, так и профессиональной работе звукорежиссеров. Каждое устройство усиливающее звуковые колебания, передаваемые в нагрузку (в акустическую систему) имеет свою расчётную мощность, которая зависит от мощности радиодеталей используемых в ней.

Перед тем как узнать мощность усилителя звука нужно понимать от чего она зависит. В первую очередь, это сопротивление нагрузки, которой служит акустическая система или звуковоспроизводящие динамики. Сопротивление их бывает 2, 4, или 8 Ом. Чем меньше эта величина тем выше ток проходящий по цепи катушки динамика, а значит выше и мощность. Перед тем как подключать акустическую систему к усилителю звука, необходимо знать её параметры, для того чтобы продолжительность эксплуатации была максимальной.

Особенно важно знать максимальные параметры, так как при несоответствии мощности акустики и максимально выдаваемой мощности усилителя, выход из строя звуковоспроизводящего оборудования неизбежен.

Существует два способа измерения выходной мощности усилителя звука, это выполняется с помощью следующих измерительных устройств:

    осциллографа;
    мультиметра.

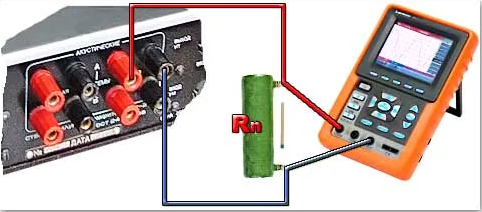

Для проведения таких измерений обязательно понадобиться нагрузка, которой в стандартном применении является динамик или акустическая система. Ток без нагрузки не появится, а значить измерить мощность не получится. В качестве динамика, в случае его отсутствия под рукой, используется проволочное сопротивление (резистор) типа ПЭВ, мощностью от 10 до 100 Вт и величиной сопротивления от двух до 8 Ом. Не стоит обращать внимания, что мощность нагрузки всего 100 Вт, а заявленная мощность усилителя 200 или 300 Вт, такой резистор способен кратковременно рассеивать мощность в несколько раз превышающую номинальную.

https://forumupload.ru/uploads/0019/8b/c2/36/146746.png

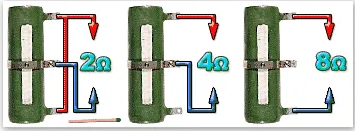

Перед тем как подключать резистор в цепь, обязательно необходимо проверить значение его сопротивления с помощью омметра, чтобы избежать ненужной погрешности. Если в наличии нет резистора типа ПЭВ, то используется резистор с переменным значением сопротивления типа ОПЭВ. Если величина его полного сопротивления равна 8 Ом, то появляется возможность подключения его по следующей схеме и тем самым получить или 2, или же 4 Ома.
https://forumupload.ru/uploads/0019/8b/c2/36/827182.png

резистор с переменным значением

После подключения осциллографа и нагрузки как показано на рисунке, на вход усилителя подаётся обычный слабый звуковой сигнал, который необходимо усилить. Для более точных, лабораторных измерений рекомендуется использовать генератор синусоидального сигнала, частота которого от 100 до 200 Герц. Затем включить усилитель и постепенно, очень плавно увеличивать громкость, поворачивая встроенный регулятор. На осциллографе появиться усиленный сигнал, амплитуда которого будет увеличиваться до максимального значения выдаваемого усилителем. После достижения максимальной громкости и ограничения выходного сигнала по амплитуде, измеряется напряжение, которое потом подставляется в формулу:
P = (U x U) : (2 x R)
    где P – выходная мощность усилителя в Ваттах;
    U – выходное напряжение усилителя в Вольтах;
    R – сопротивление нагрузки (колонки) в Омах.
https://forumupload.ru/uploads/0019/8b/c2/36/261378.png

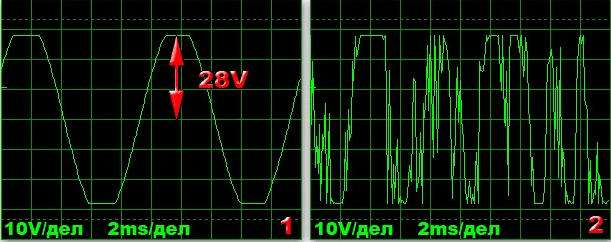

На первом рисунке изображён усиленный синусоидальный сигнал, а на втором от обычного музыкального MP-3 плеера. Стрелкой указана та часть синусоиды, которую стоит учесть при расчёте мощности. Нельзя подавать на вход усилителя для измерения мощности выходного каскада сигнал высокой частоты, если вместо сопротивления будет использоваться многополосная акустическая система. Это приведёт к перегрузке средне частотного или высокочастотного динамика, что вызовет разрыв мембраны или обрыв их катушки.

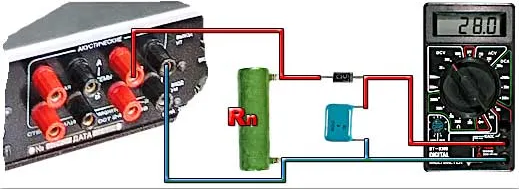

Теперь узнаем, как узнать мощность усилителя звука мультиметром? При отсутствии осциллографа используется обычный вольтметр, имеющийся в наличии в каждом, даже дешевом мультиметре. Однако, для того чтобы увидеть на нём пиковую величину напряжения выходного каскада усилителя низкой частоты, соберем простейшую схему, состоящую из диода (рассчитанного на напряжение 50 Вольт) и конденсатора (от 0,47 до 1 µF, и напряжение выше 50 В).
https://forumupload.ru/uploads/0019/8b/c2/36/44601.png
Согласно закона Ома, зная напряжение и сопротивление вычисляется ток, который будет равен напряжению делённому на величину сопротивления. Мощность при этом равняется произведению напряжения и силы тока.
Как проверить мощность усилителя звука

Теперь знаем как определить мощность усилителя звука, тогда заявленные производителем характеристики легко вычислить вышеописанными методами. Часто несоответствие информации о мощности усилителей встречается у китайского изготовителя, привлекающего покупателя высокими показателями, которые в реальности сильно занижены.
