Приветствую всех радиолюбителей! Хочу поделиться своей работой, параллельно спросив совет.

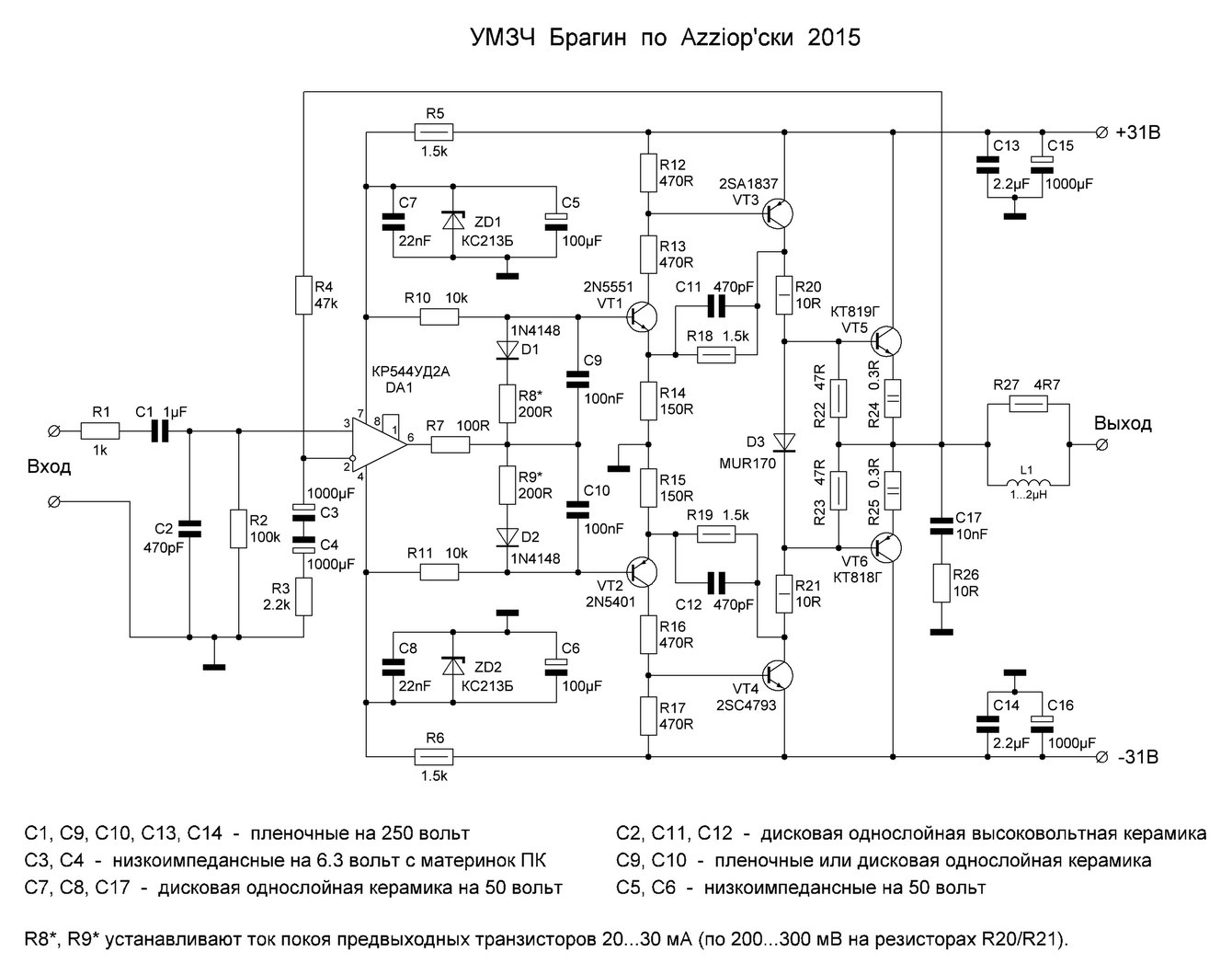

Схему этого усилителя вместе с печаткой (монтажной) я нашел в журнале радио года 1987. Автор усилителя Г. Брагин. Позже он модернизировал схему, добавив выходной мощности 20 ватт, при этом коэффициент гармоник снизился на порядок. Правда добавилось больше радиодеталей.
Я остановился на первом варианте усилителя. Мне захотелось собрать схему ну лет так восемь назад! Усилитель Брагина - далеко не единственное радиоэлектронное устройство, которое приходилось собирать. Однако именно дефицит компонентов необходимых для сборки УНЧ тормозил весь процесс. Ну и конечно, в течение времени я модернизировал, а точнее, со временем появлялась возможность замены наших отечественных компонентов - больших, на менее объемное. Естественно, размеры всей конструкции усилителя Брагина все время уменьшались.
Трудности начались, когда все детали были припаяны, но усилитель не работал должным образом, а конкретно, нужно было подобрать коэффициент усиления по параметрам КТ816Г(В) с КТ817Г(В), и выходные КТ819 и КТ818 с такими же буквами. Я и не мог даже подумать, что эти данные h21э так сильно отличаются от тех, которые написаны в справочных таблицах. То есть, я так понял, что транзисторы наши отечественные штампуют, не соблюдая никаких стандартов. Приходишь в магазин, где их продают со своим тестером и подбираешь. И чаще всего, скажу я вам, 200-400 разница ощутима, и этой разницы хватало для неправильной нестабильной работы усилителя Брагина. Транзисторы просто перегревались, не успевая толком поработать! Включаю питание и резистором R6, меняя сопротивление, добиваюсь необходимых показателей по напряжению - как указано в схеме усилителя. Все замечательно! Как только подаю на вход сигнал, ток покоя зашкаливает, транзисторы греются и, если продолжать, это все заканчивается тепловым пробоем. Когда, все же, после неоднократного дымка пришел к такому решению, проблема решилась. Сейчас знаю, что лучше сразу на месте подобрать - кто ж знал, что эти h21э так воздушны.
Буквально полгода назад финишная прямая - пятая модернизация усилителя Брагина. Корпус из листового дюралюминия, большие мощные диоды заменил на мостовые, которые намного меньше. Ёмкости были 10000 мкФ x 50 вольт, четыре штуки. Купил китайские 20000 мкФ x 63 В по размерам в пять раз меньше. Трансформатор стоит от лампового телевизора 250 ватт, двукатушечный. Вторичку перемотал. Хотел одно время поменять на тороидальный - так за 1000 руб, да еще придется вторичку перематывать - пусть уж так работает! А еще, чтобы большие радиаторы не ставить, хотя выходные транзисторы не сильно греются, относительно несильно, поставил принудительное охлаждение. 400 мм в квадрате - это без вентилятора на каждый транзистор, а так игольчатые по 150 мм на каждый. Нормально. Предварительный усилитель с регулировкой громкости и тембра на микросхеме TDA1524 собраны. По звучанию приятно - низы, средние и высокие частоты прослушиваются, мне нравится, просто балдею *THUMBS_UP* . Бомбоксы, которые имеются в продаже, рядом не стоят с УНЧ Брагина. Нет у них мягкого глубокого баса, да и выходная мощность не та. Для дома вполне достаточно, накрутив до половины, добавив по настроению того желаемого тембра. Просто приятно сушать!
Вот, добившись результата, что б мне еще хотелось - это, конечно, мощности усиления ватт до 200. Просмотрев набор схем усилителей на этом сайте из статьи УМЗЧ 125-200-500, заметил сходство. Последние выходные транзисторы биполярные или полевые. Собрав базовую схему, добавляя или уменьшая количество, меняется выходная мощность с соответствующим изменением питания. У меня появился вопрос. Возможно что-то подобное проделать применительно к усилителю Брагина? Ну, скажем, с 80 до 200 Вт поднять мощность звука? Или лучше не заморачиваться, а сразу собрать готовый, подобрав по мощности? Будьте добры, посоветуйте.
--
