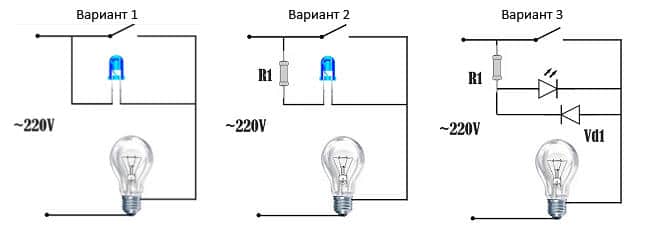

Варианты, как можно подключить светодиод

Вариант 1

Такой способ подключения будет работать, но очень недолго, несколько миллисекунд, пока разгорится спираль лампы накаливания. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. Это неправильный вариант.

Вариант 2

Это уже жизнеспособный вариант. Токоограничивающий резистор R1 уменьшит силу тока до необходимой величины. Для обычного светодиода на 20 мА сопротивление резистора должно быть:

(320В-3В)/0,02А≈16 кОм а мощность 0,25-0,5Вт.
Ради увеличения срока службы подсветки и уменьшения нагрева резистора, параметры сопротивления лучше увеличить в 3-4 раза. Такую схему можно увидеть, если разобрать дешёвый китайский выключатель со светодиодом. Здесь нет защиты от обратного тока, что не способствует долгой жизни такого устройства.

Вариант 3

Включение диода с обратной полярностью защищает светодиод от обратной полуволны. Это важно, если на линии в сети есть мощные устройства: стиральная машина, бойлер, электрочайник. Можно использовать любой малогабаритный диод с напряжением до 500-1000 вольт.
Примеры расчетов

Поскольку наша задача лишь подсветить выключатель и добиться максимальной жизнеспособности, ток светодиода берем 30% от номинала – 6мА

Uсд=3,5В, Iсд=20мА(0,02А)- Расчет делаем на 6мА (0,006А);
